桌面级铝型材框架PCB数控雕刻加工设备

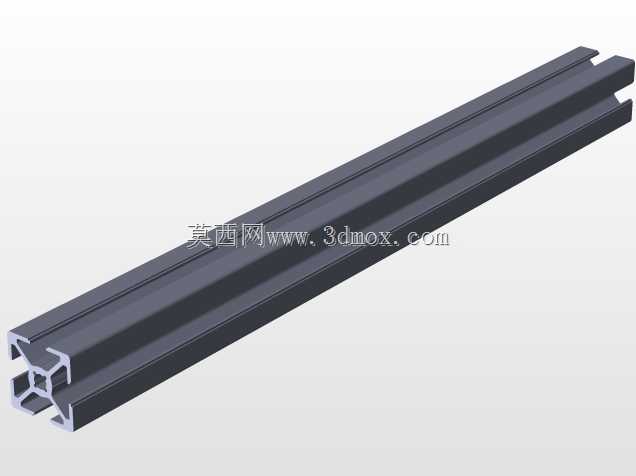

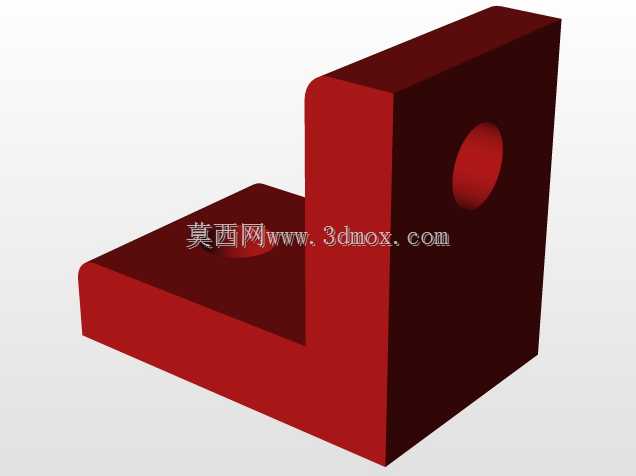

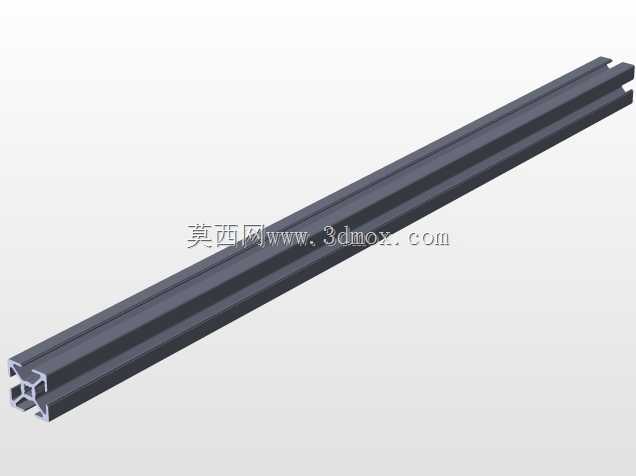

　　这套设备的整体机架采用工业铝型材拼接搭建，型材选型兼顾结构刚性与轻量化需求，所有连接节点采用角件与内置螺栓锁紧，避免焊接带来的形变问题，安装过程无需大型工装，普通钳工即可完成整机组装，机架的水平调节脚座预留了足够的调节行程，可适配不同平整度的工作台面安装，整机占地面积控制在桌面级设备的合理区间，横向与纵向的运动行程完全覆盖常规单面板、双面板PCB的加工尺寸范围，不会出现行程浪费或者加工幅面不足的问题。

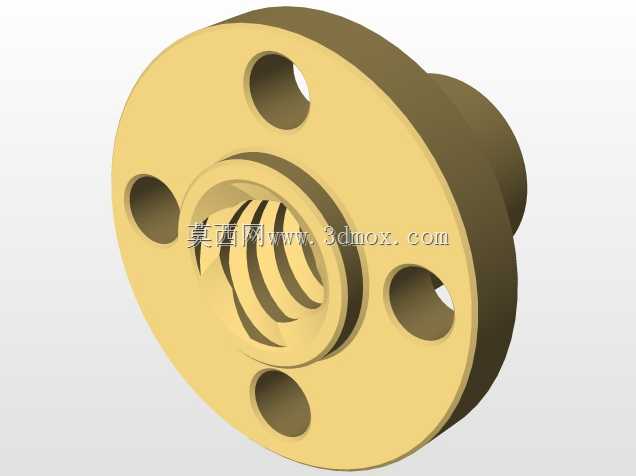

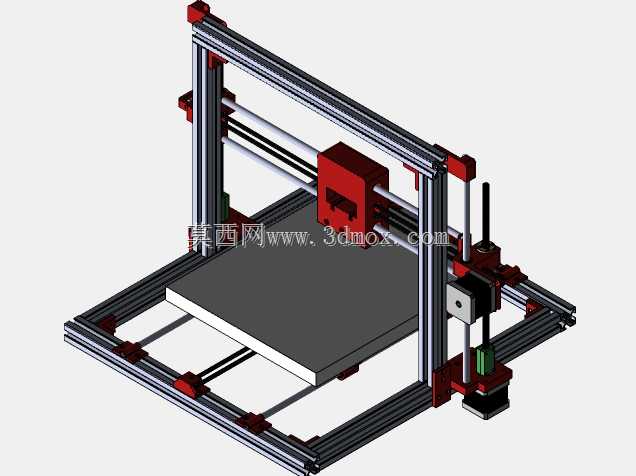

　　运动部分采用双轴同步传动的龙门式结构，X轴横梁搭载加工主轴做横向进给，Y轴带动工作台做纵向移动，Z轴负责主轴的垂直进刀，三个运动轴的导轨均采用线性光轴搭配直线轴承的配置，兼顾运动顺滑度与制造成本，传动端采用T型丝杆配合消隙螺母，能够满足PCB加工所需的进给精度要求，不会出现丢步或者反向间隙过大导致的线路刻偏问题。主轴部分采用高速直流主轴，转速区间覆盖PCB雕刻、钻孔所需的工作转速，夹头可适配不同直径的雕刻刀与钻头，能够完成覆铜板表面的线路刻蚀、定位孔钻取、外形铣削等全流程PCB加工工序，无需额外搭配其他辅助加工设备。

　　设备的实际应用场景覆盖电子研发工作室、高校电子实验室、小批量打样生产场景，相比大型工业PCB加工设备，这套设备无需复杂的厂区安装条件，普通实验室工作台即可放置使用，加工过程中可直接导入PCB设计软件导出的加工路径文件，无需二次转换格式，操作门槛适配电子研发人员的使用习惯，不需要专门的机床操作资质即可完成基础加工操作。

　　设计过程中充分考虑了桌面级设备的使用痛点，所有运动部件的走线均采用拖链收纳，避免运动过程中线路磨损或者拉扯导致的故障，电控部分的安装位预留了足够的散热空间，驱动板与主控板的安装位置远离加工区域，可减少加工过程中产生的铜屑、粉尘进入电控部分造成短路风险，工作台面采用平整的密度板基材，可通过夹具或者双面胶固定待加工的覆铜板，台面的平面度经过校准，可保证整板加工深度的一致性，避免出现局部刻不透或者刻穿覆铜板的问题。

　　从结构设计的角度来看，这套设备的所有零部件均采用标准件与通用加工件组合，没有定制化的特殊异形零件，后期维护更换配件的成本极低，铝型材框架的模块化设计也支持用户根据自身加工需求扩展行程，或者更换更高功率的主轴、更高精度的导轨组件，具备不错的改装扩展空间。设备的Z轴行程预留了足够的换刀空间，加工过程中更换刀具无需重新校准工件原点，可有效提升小批量加工的效率，龙门架的两侧支撑采用对称结构设计，高速运动过程中不会出现单侧晃动的问题，可保证高速雕刻时的线路边缘光滑度，满足PCB线路的精度要求。

　　在实际加工场景中，这套设备除了加工PCB板材之外，也可对软金属、亚克力、木质板材进行轻负荷雕刻加工，适配多品类的小批量打样需求，设备的整体重量控制在单人可搬运的区间内，可根据工作场景的需求灵活移动位置，不需要固定安装点位。整机的安全防护设计考虑了桌面使用的场景，所有运动部件的外侧没有突出的尖锐结构，加工过程中可搭配透明防尘罩使用，减少加工粉尘扩散到工作环境中，主轴的供电回路设置了过载保护，出现卡刀情况时可自动停止输出，避免刀具断裂或者电机烧毁的问题。
