谷物卸料气动滑动闸门料斗装置

　　这套结构面向散料处理工段的卸料控制需求，常见于粮食加工、饲料配料、小型颗粒料仓储以及谷物清理输送线中。设备上部承担与储料仓、输送设备或暂存斗连接的任务，下部通过锥形料斗把物料收拢后导向下游管道、溜管或接料容器，中间由滑动闸板完成通断控制。现场使用时，谷物从小麦、稻谷、玉米到类似粒度的塑料粒子、颗粒混合料都可以通过该通道，闸门主要解决料流快速开启、关闭和截流问题，避免人工插拔挡板带来的劳动强度大、关闭不到位、粉尘外逸等情况。

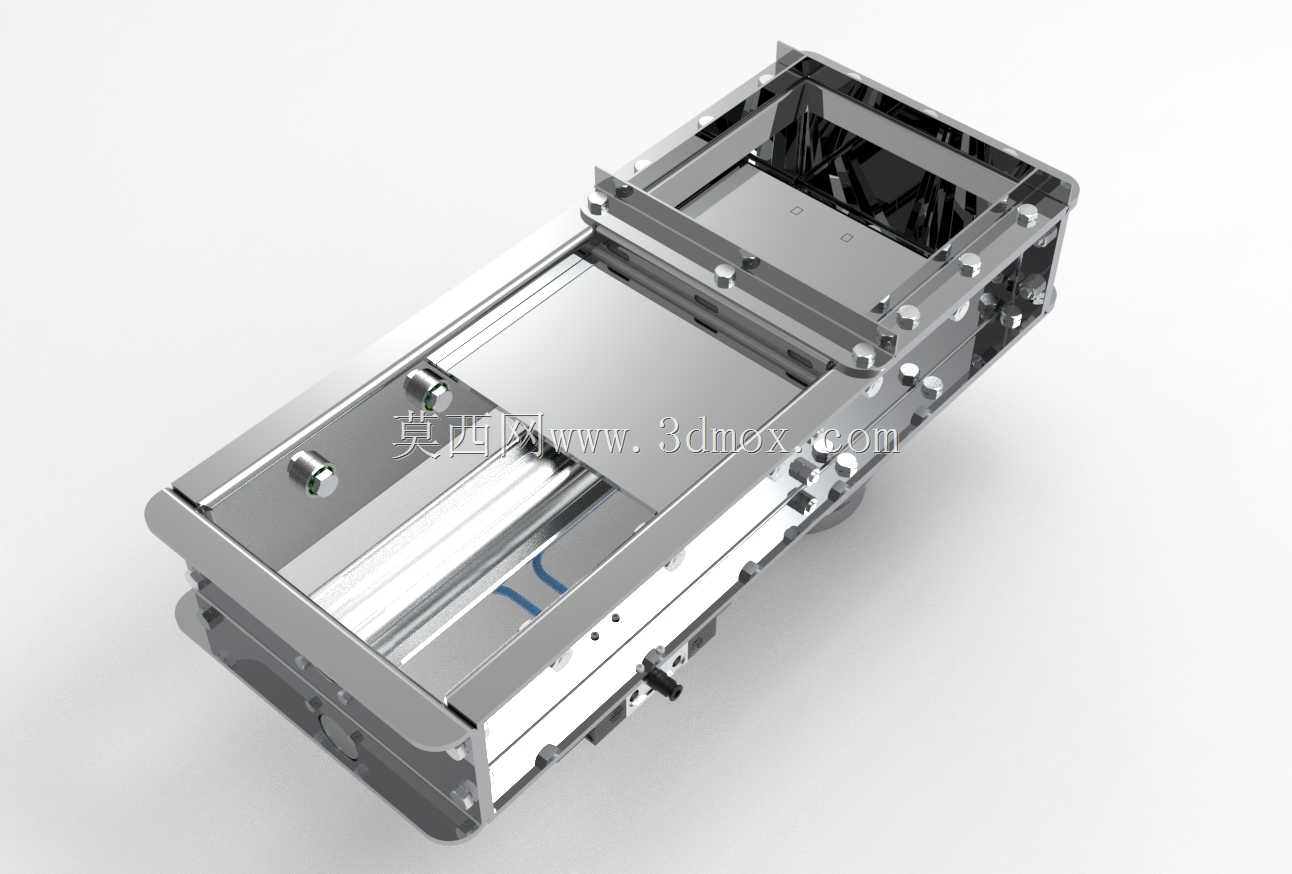

　　从结构布置看，执行元件采用平行于闸板运动方向的气动滑台或气缸组件，动力源接入压缩空气后，活塞杆带动闸板沿导轨方向往复移动。闸板开启时，物料经上部矩形通道进入锥形斗，再由下部圆形出口集中排出；闸板关闭时，平板横截料流，承受料柱压力和颗粒侧向挤压。该类闸门并不以高精度计量为主要目标，而是强调开关动作可靠、通道顺畅、维护方便，因此在设计上把驱动件、导向件和密封面都布置在容易观察和检修的位置。

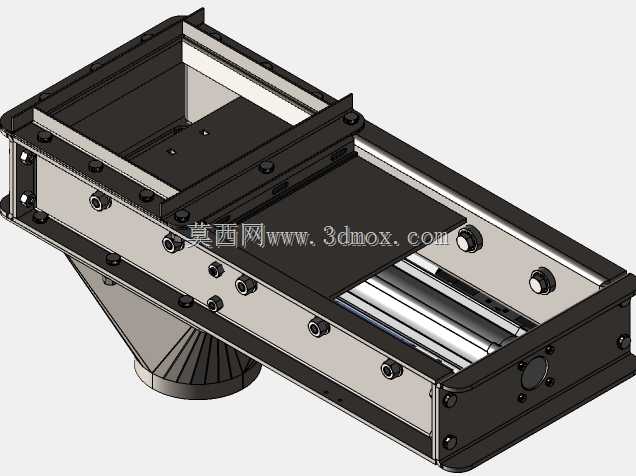

　　上部主体采用长条形框架形式，框架上设置多组安装孔和连接位，既可以与仓底法兰对接，也可以通过螺栓固定在输送设备出口。框架边缘的折边和加强板提高了薄板结构的刚性，减少满料状态下侧板外胀。锥形料斗由多块钣金板拼焊或折弯成型，斗壁带有明显斜度，目的是降低谷物在斗壁滞留、搭桥的概率。下部圆筒接口便于对接圆管、软连接或布袋，出料口周围保留紧固空间，现场更换密封件时不需要整体拆卸闸门。

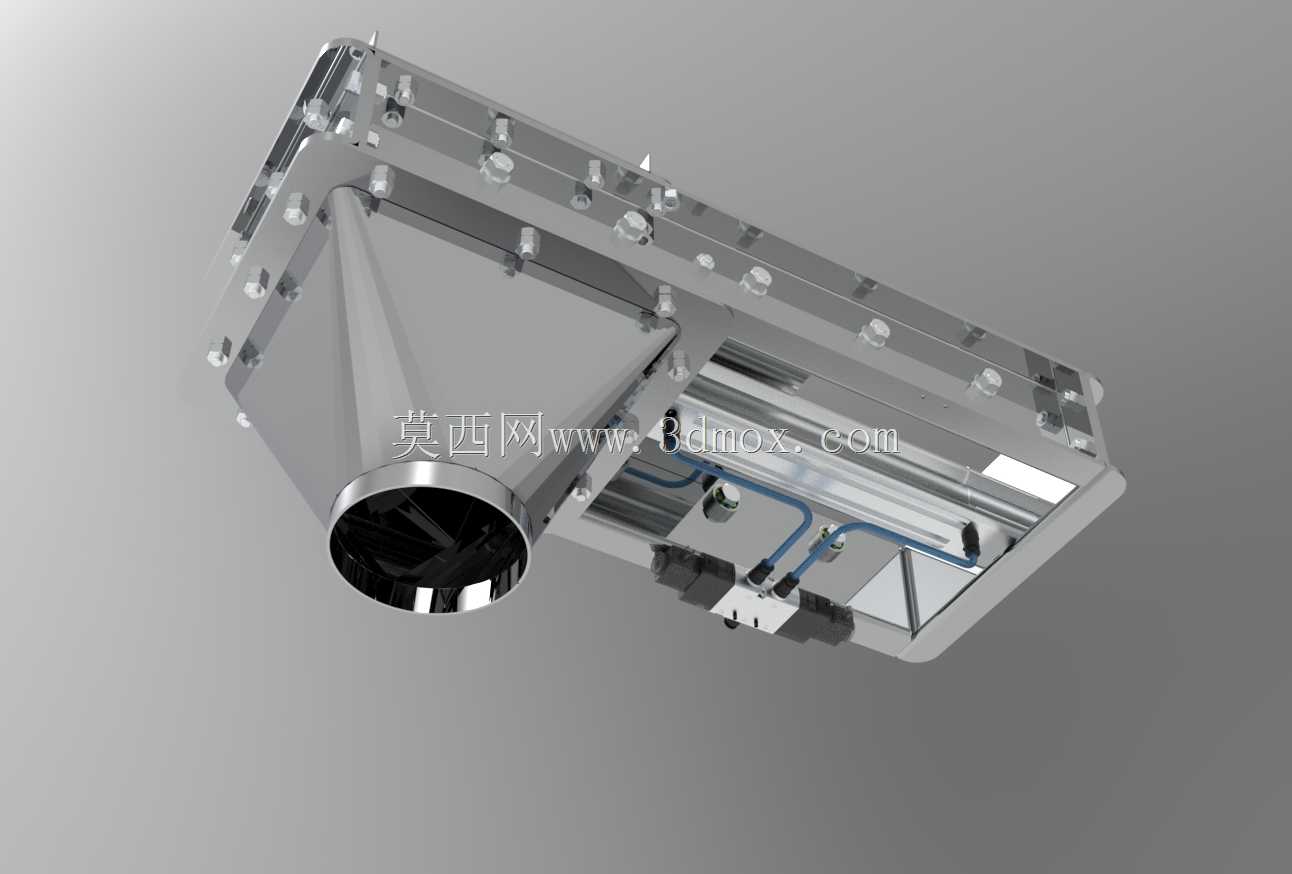

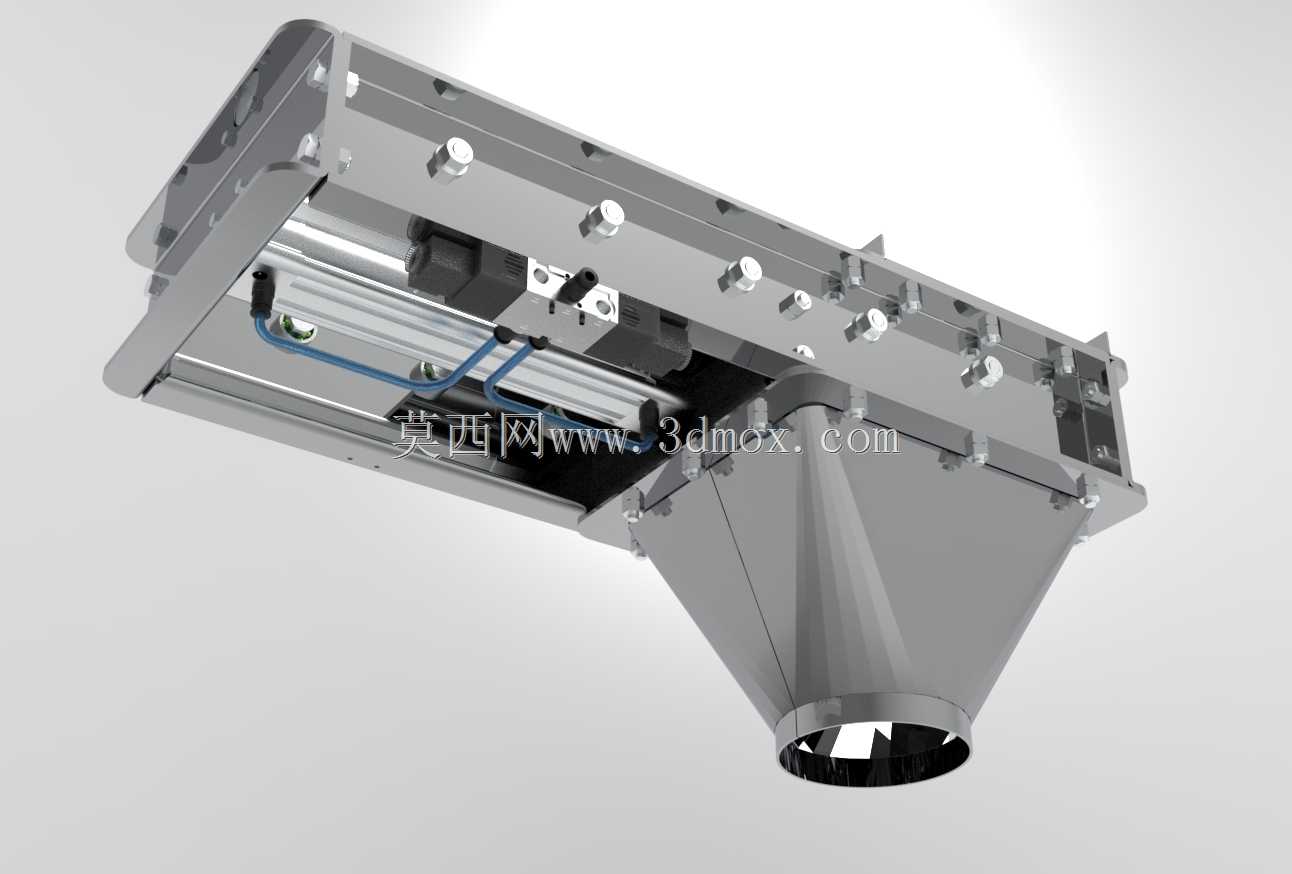

　　导向部分是滑动闸门稳定工作的关键。闸板在长期往复运动中会受到物料摩擦和粉尘侵入，如果导向间隙过大，容易出现卡滞、偏磨和关闭不严；间隙过小，则在粉尘堆积或板件轻微变形后动作阻力增大。模型中可以看到滑块、限位件和压紧结构沿运动方向分布，这种布置有利于让闸板保持平直推进。气动元件两侧的安装座承担反作用力，缸体轴线应尽量与闸板阻力中心重合，避免长期运行后产生附加弯矩。气管走线沿框架侧面固定，弯曲半径预留充分，防止滑台往复时拉扯管路。

　　钣金设计思路贯穿整个装置。外壳、支架、料斗和安装板多采用板材折弯、焊接和螺栓组合，适合小批量设备配套制造。相比铸件阀体，钣金结构重量较轻、改型方便，料斗角度和接口尺寸可以根据现场仓体出口快速调整；相比全焊接箱体，分块装配又有利于运输和现场更换易损件。需要注意的是，薄板在承受料压时不能只依赖平面自身刚度，折边、加强筋、角撑和螺栓间距都要结合板厚校核，尤其是闸门关闭瞬间，物料颗粒可能夹在闸板与密封面之间，框架若刚性不足会造成缝隙增大。

　　安装边界方面，上部连接面需要保持水平或与仓底出口可靠贴合，螺栓孔位置应避开焊缝和折弯圆角；设备下方要留出锥形斗高度和圆管接装空间，不能让出料口直接紧贴后续设备而失去检修余量。侧向需要预留气缸行程、气管接头和磁性开关位置，滑台全伸全缩时不得与平台立柱、护栏或相邻溜管干涉。若布置在称重仓或配料秤下方，还应考虑软连接，避免闸门刚性管道把外力传递到称重单元。对于粉尘较多的粮食车间，气动驱动相比电动推杆更适合频繁短行程开关，但气源需经过滤减压，管路中应设置合理的节流和换向控制，以减小闸板到位冲击。

　　实际选型时，通道宽度、斗体容积和出口直径要匹配上游来料流量。闸门过小会导致谷物在框架入口堆料，闸板承受更大静压；锥斗过短或坡角不足则容易残留。闸板材料表面应光滑耐磨，边缘做适当处理，避免划伤密封件。用于食品级谷物时，与物料接触区域应便于清理，结构内部尽量减少死角、突台和容易藏粉的水平缝隙。维护侧可定期检查导向滑块磨损、气缸固定螺栓松动、气管老化以及闸板密封面是否被颗粒压出沟槽。

　　三维建模时，应重点表达气缸行程与闸板开孔的对应关系，确保全开状态下物料通道不被闸板遮挡，全关状态下密封面有足够搭接量。料斗折弯件要标注折弯半径、焊接坡口和拼缝方向；装配模型中需保留运动件与固定件之间的间隙，检查滑块、气管、接头和安装螺栓在极限位置的干涉。对于工程出图，还应把上部法兰孔、下部圆管外径、气缸安装距、检修空间和整体外轮廓尺寸明确表达，使结构设计、加工制作和现场安装能够直接衔接。
