谷物颗粒自动计数检测设备结构

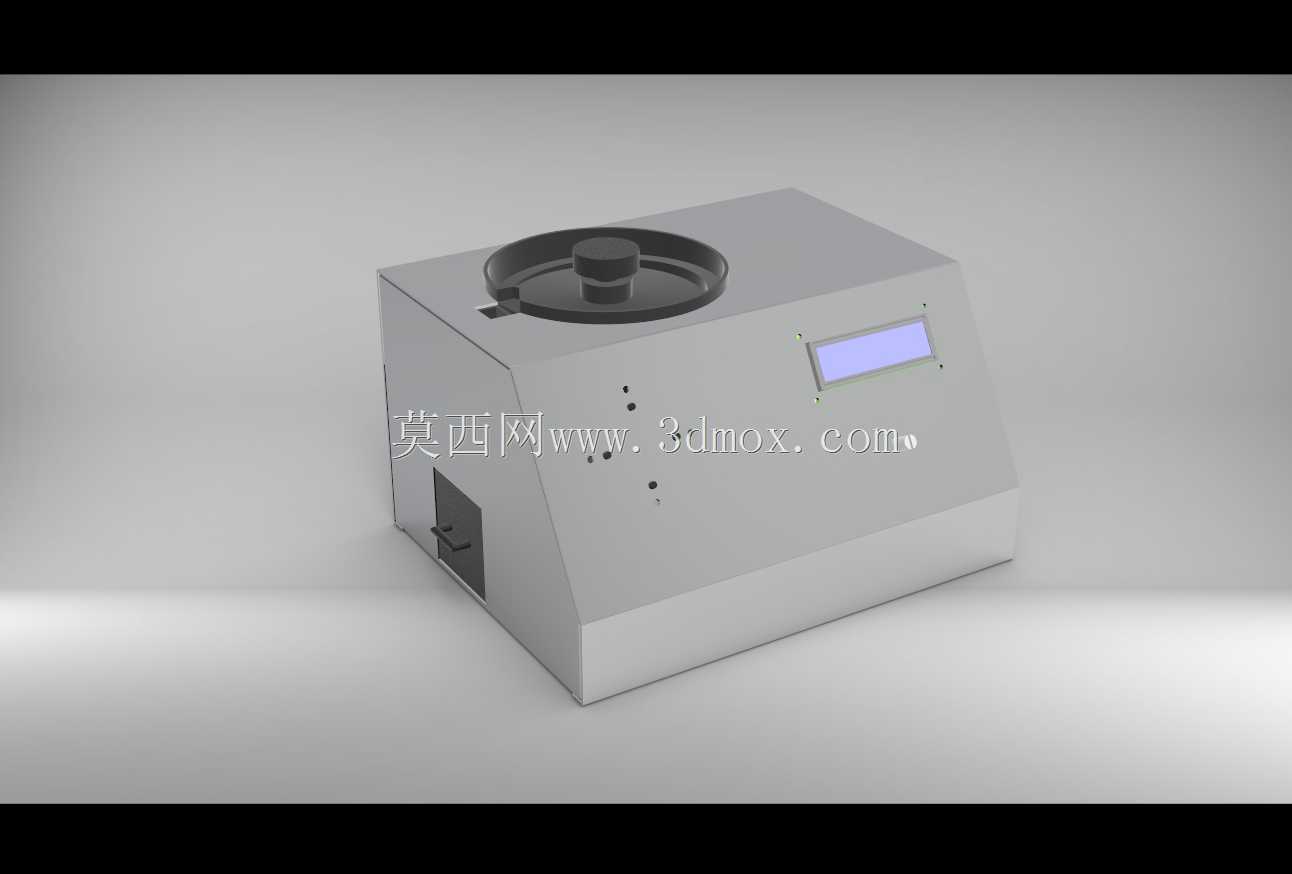

　　这套颗粒计数设备的结构方案面向小尺寸散料的快速清点场景，在粮食收储、种子检验、实验室分装以及医药片剂统计环节都能直接对应实际工位需求。整机采用台式封闭布局，底部为一体式钣金承托底座，左右侧折弯护板与后部斜向控制箱体形成半包围防护，既阻挡环境气流对下落颗粒轨迹的干扰，也避免操作人员误触内部计数与送料机构。

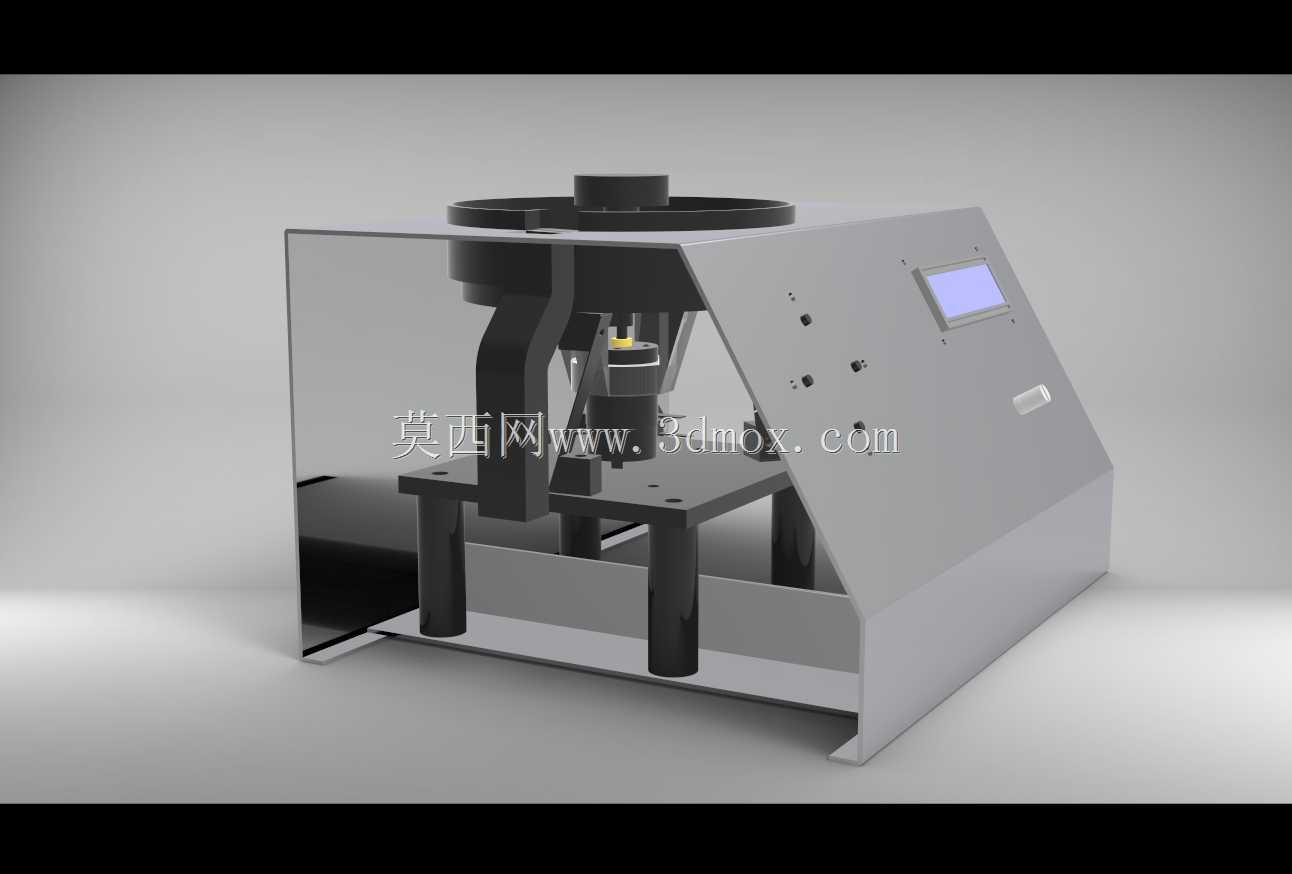

　　顶部设置圆形储料料斗，料斗下方衔接振动给料通道，颗粒经整列后逐粒进入检测区域；检测立柱布置在工作台中部，支撑框架采用四根立式支柱固定上下安装板，光电识别组件安装在通道交汇位置，颗粒通过时产生计数信号，信号传输至侧箱控制单元。斜置控制箱体嵌入触控显示屏，面板预留按钮与指示灯开孔，操作人员可在设备正面完成参数设置、计数清零与结果查看，箱体下部留出检修开口，方便内部线路与控制模块维护。

　　建模时将料斗容量、给料通道宽度与检测点高度作为核心约束：料斗直径覆盖顶部安装区，保证单次投料可容纳一定批量谷物；给料通道采用窄缝式结构，避免大米、小麦类颗粒重叠通过；检测工位距底座台面保留足够落料空间，下方可放置收集容器。整机外轮廓适配常规实验台与检验工作台，底座折弯边承担承重与调平功能，后侧箱体倾斜角度兼顾屏幕可视性与内部电路板安装空间。

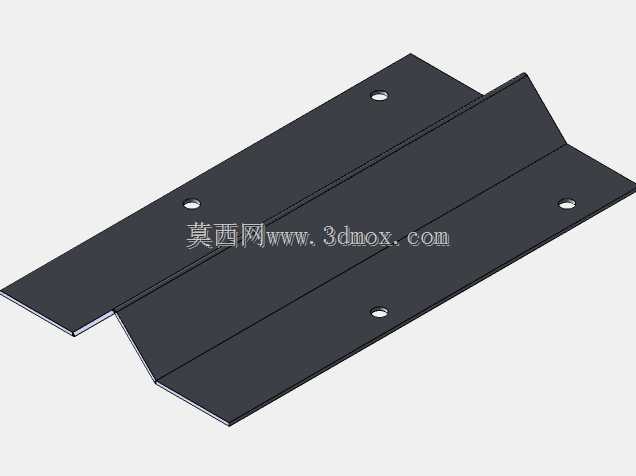

　　结构设计上，钣金护板采用折弯拼焊思路，安装孔位与支柱、控制箱逐一对应；内部承托板预留传感器与送料模块的调节长孔，可根据不同粒径调整通道间隙。该方案同时兼顾谷物与医药小颗粒的计数通用性，外壳防护、工位布局与人机操作界面的配合，能够为散料自动计数装备的结构设计、工位布置和选型改造提供完整的三维参考。
