农用谷物盘磨制粉设备结构设计

　　这套盘磨制粉设备的三维结构方案，面向乡村小型粮食加工点、农户自留粮处理以及中小型农产品初加工作坊的实际作业需求搭建，核心完成干谷物研磨制粉的工序，可对小麦、玉米、高粱、杂粮等干燥籽粒进行挤压、搓碾、剪切加工，将清理后的净粮直接加工为不同粗细度的食用粉，适配收粮后集中处理、农户按需磨面的零散作业场景，无需复杂的前置工段配套，单机即可完成核心研磨作业。

　　从结构设计逻辑来看，设备采用圆盘磨核心工作构型，动磨盘与定磨盘平行布置，待加工谷物从进料口均匀送入两盘之间的研磨腔，随磨盘相对转动，籽粒在间隙内受到持续挤压、剪切与搓擦作用，逐步被破碎研磨，粉料在离心力作用下沿磨盘间隙向外移动，最终从出料口排出。设计过程中重点考量了研磨间隙的可调性，通过调节机构改变两磨盘的间距，即可适配不同谷物品种、不同成品粉细度的加工要求，加工小麦面粉时可收窄间隙获得细腻粉质，处理杂粮粗粉时适当放大间隙，避免过度研磨导致粉料温升过高、粉质发黏。

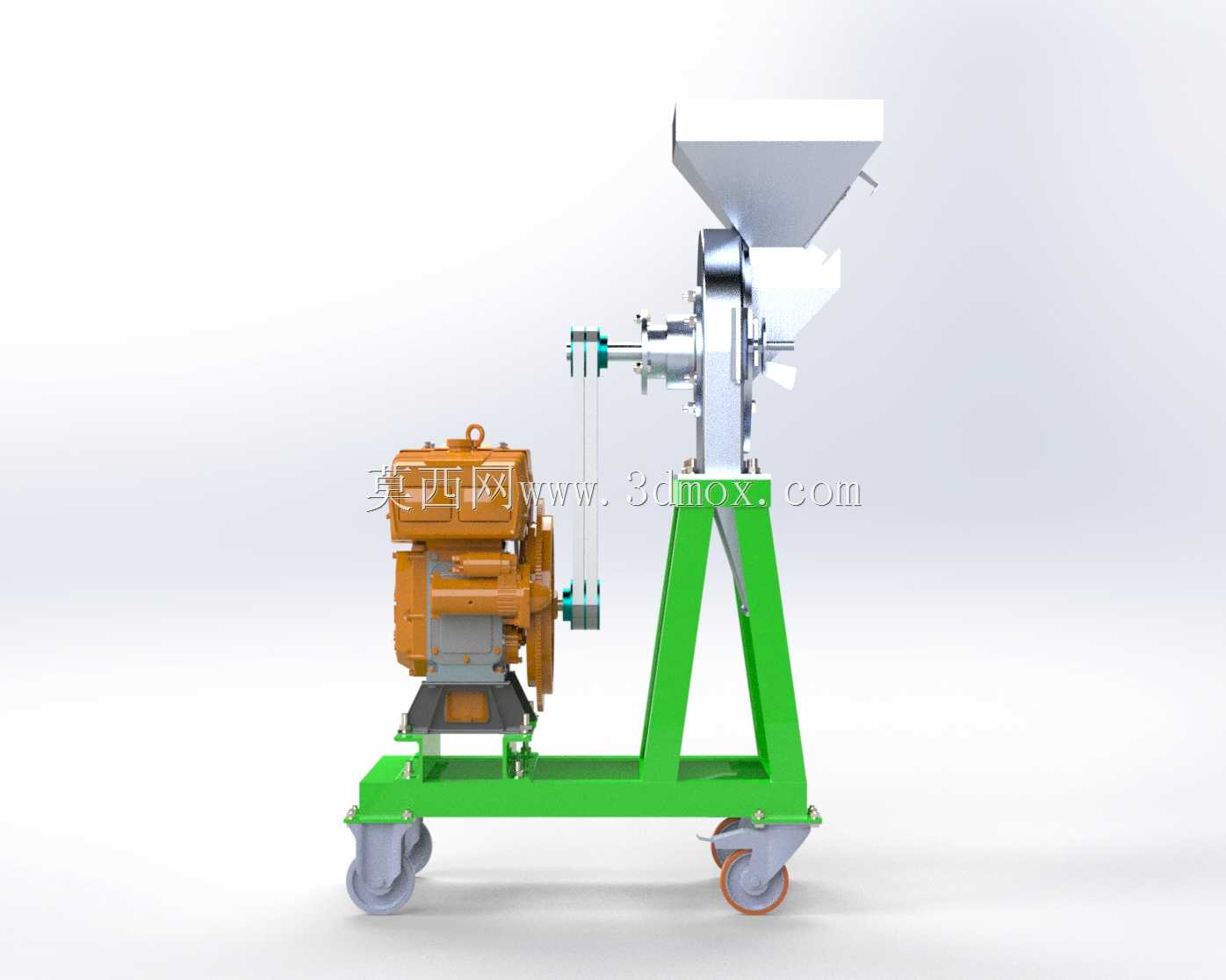

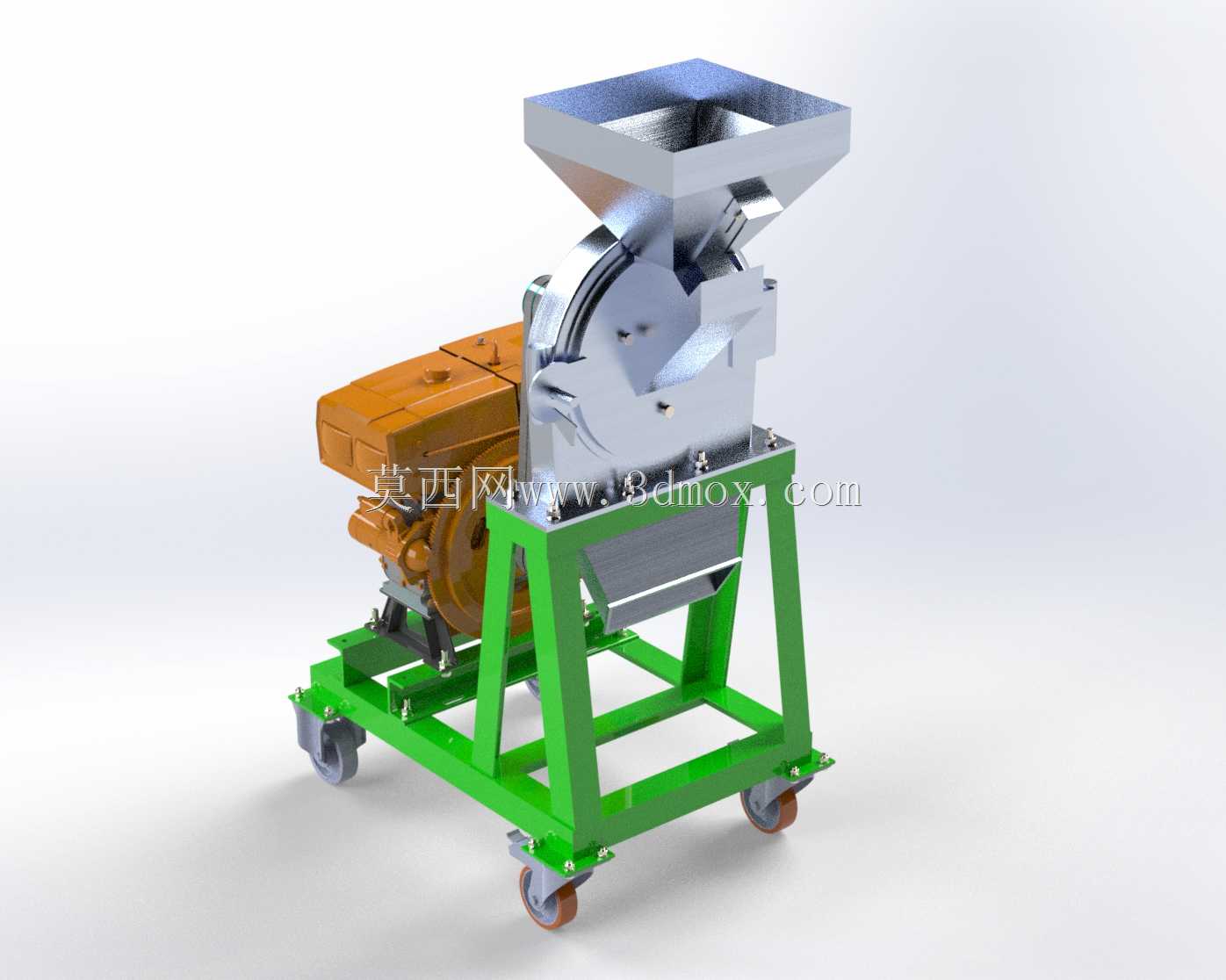

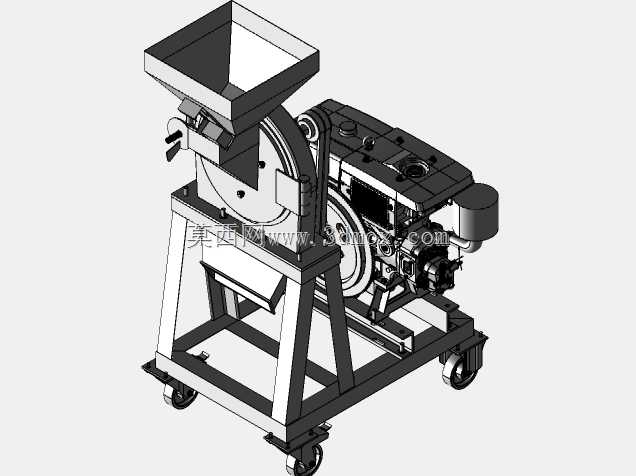

　　整机布局采用立式紧凑排布，驱动单元、研磨主机、进料出料结构沿竖向整合，占地面积控制在小型加工设备的常规边界内，机身底部预留安装固定孔位，可直接固定在水泥地坪或钢制机架上，无需特殊地基施工。进料口设置在设备上部，匹配人工倒料或者小型输送设备上料的作业高度，出料口位于下部侧方，可直接对接接料袋或者小型粉料输送装置，作业流程顺畅，减少物料中转的人工投入。

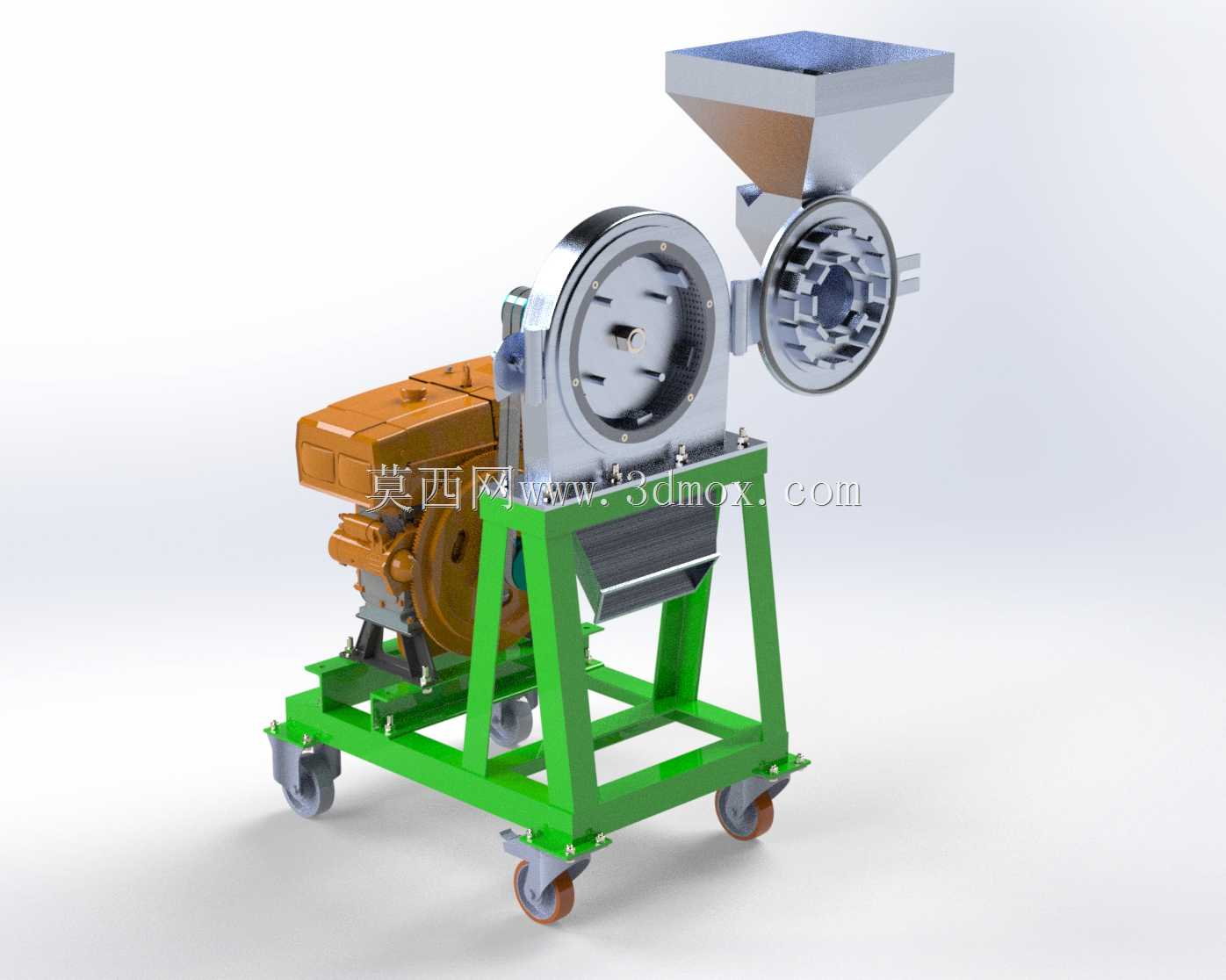

　　结构细节上，磨盘工作表面设计有适配谷物研磨的齿形纹路，齿向与磨盘转向匹配，既能够带动籽粒进入研磨区域，又能提升剪切破碎效率；机身壳体采用分体式装配设计，磨腔侧盖可快速开启，方便定期检查磨盘磨损状态、清理腔体内残留物料，更换磨盘或者维护检修时无需完全拆解整机。传动部位设置安全防护壳体，将转动部件完全封闭，避免作业过程中粉尘进入传动结构，同时消除操作人员触碰运转部件的安全隐患。

　　安装边界方面，整机外形方正，周边预留不少于半米的操作维护空间即可满足使用需求，进料区域预留上料操作空间，出料侧预留接料容器的摆放位置，设备运行的振动幅度小，普通硬化地面即可承载，适配农村加工场地条件简陋、作业点位灵活变动的使用特点。整机结构兼顾研磨效率与维护便捷性，零部件通用化程度高，易损件更换成本低，完全贴合小型粮食加工场景长时间连续作业的使用要求。
