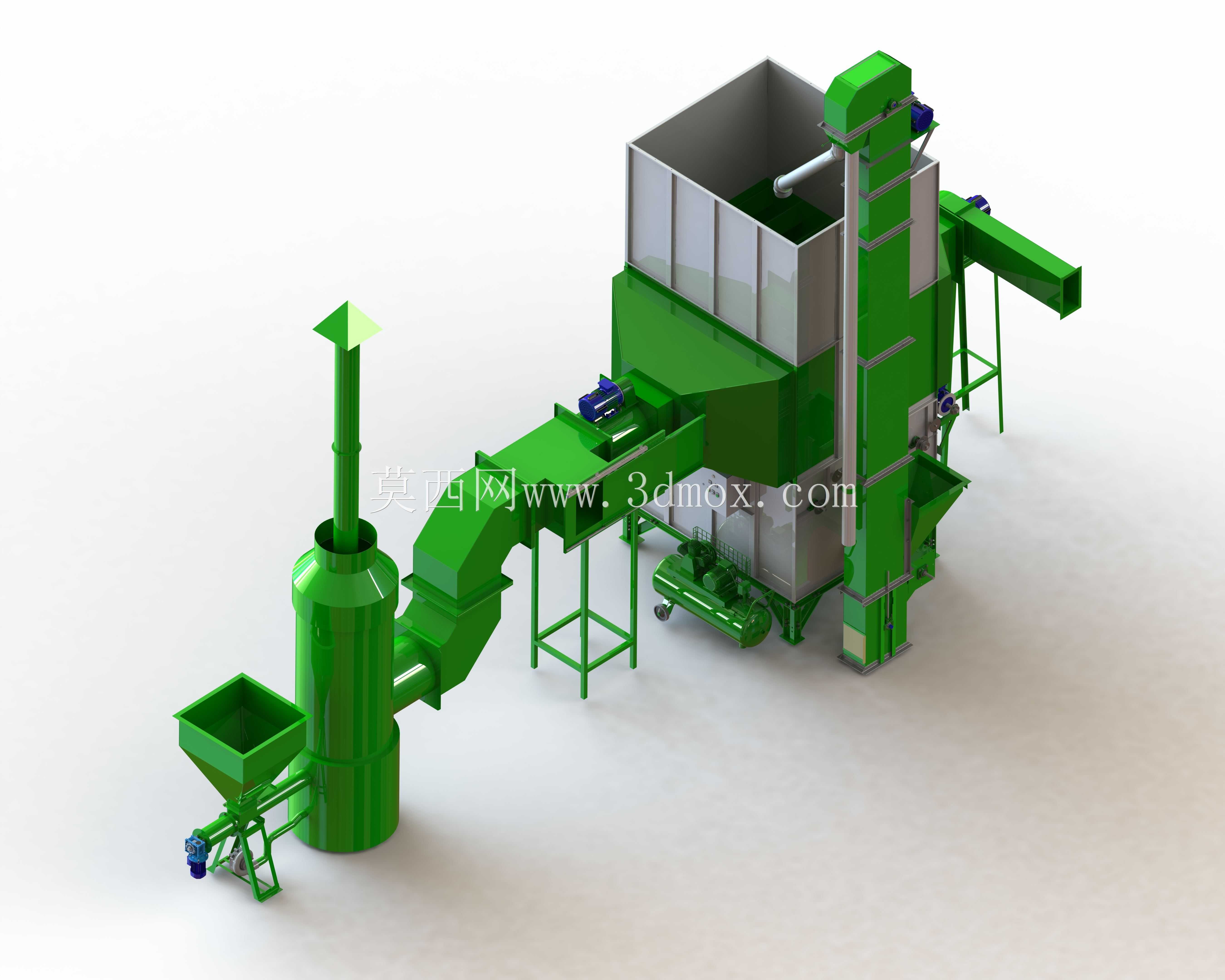

农用循环热风立式谷物烘干机组结构

　　这套立式干燥设备面向粮食收储、合作社烘干点及小型加工场站的连续降水作业，核心处理对象为稻谷、小麦等颗粒粮食，通过斗式提升机完成物料自下而上的垂直输送，再送入立式干燥塔内完成缓苏与热风穿流干燥，避免平铺晾晒受天气制约、扬尘混杂及占地过大的问题。整机采用立式塔架布局，将提升输送、干燥仓体、热风风道、燃烧供热与气动启闭机构沿竖向集成，设备平面占地集中，适合在已有烘干车间内沿物料流向布置；安装时需预留提升机底部进料斗的上料操作空间、塔体顶部检修平台空间，以及侧面热风管道、燃烧炉排烟管路的走线边界，基础承载需对应塔体满载粮重与运行振动载荷，地脚定位需保证提升机筒体与干燥仓进料口同轴对齐，防止畚斗带跑偏、物料偏载。供热侧采用稻壳燃烧作为热源，

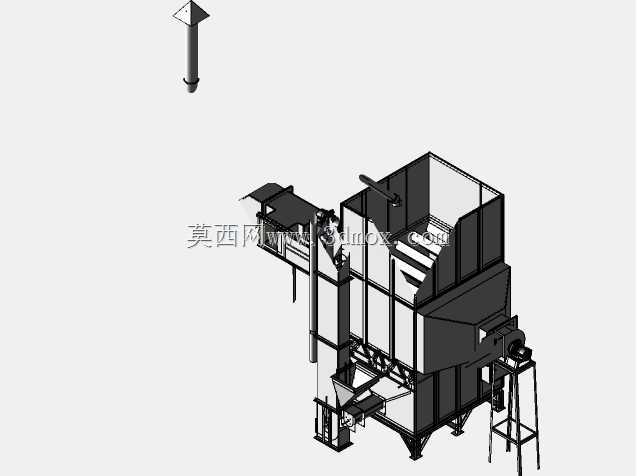

　　契合稻谷产区燃料易得、加工副产物就地消纳的使用条件，燃烧释放的高温烟气经换热后形成洁净热风送入干燥段，避免烟气直接接触谷物造成污染；热风通道配置气动执行机构控制风路开闭与风量分配，可在干燥、缓苏、排湿不同工序间切换风路状态，减少人工阀门操作。结构建模时按功能拆分模块：底部为进料与提升驱动段，包含张紧机构、畚斗带、传动滚筒；中部立式仓体设置多层粮道与排风通道，保证谷物靠重力缓慢下移过程中与热风充分接触；顶部设置卸料、匀料与排湿接口。设计中重点核对了提升机畚斗运行轨迹与壳体安全间隙、热风管道内流速与沉降余量、气动风门转轴的密封结构，以及塔体内粮柱压降对风机选型的影响。设备运行时，湿粮由底部进入提升机，提升至塔顶后均匀布入干燥粮柱，热风横向穿过粮层带走水分，废气经排湿通道排出，干燥后的粮食由下部卸料机构连续或间歇排出。整体结构兼顾产区燃料条件、连续作业可靠性与车间安装边界，可为粮食干燥装备选型、热风系统布置及非标改型提供完整的三维结构参考。
