棉籽加热烘干滚筒配套箱体机组

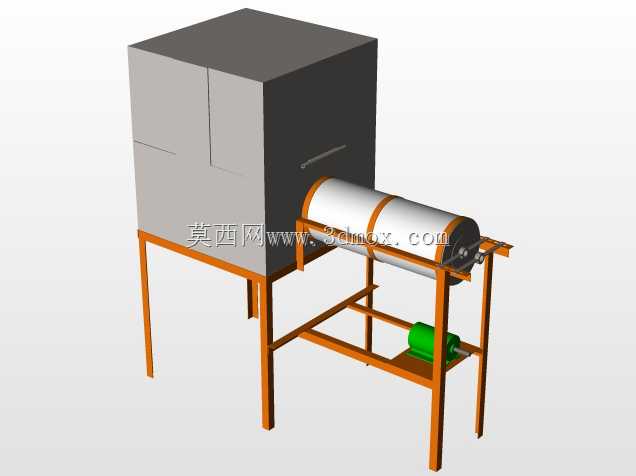

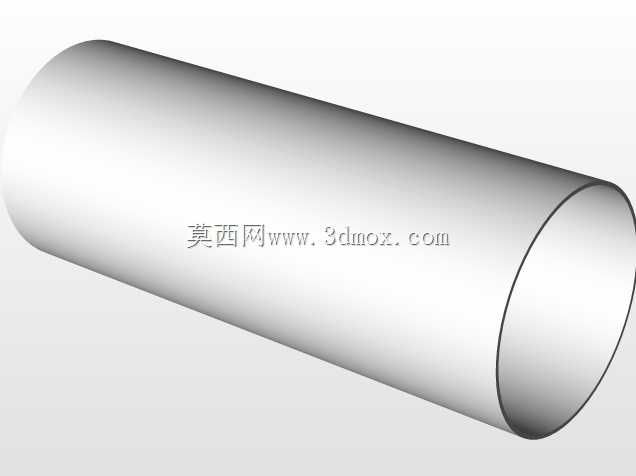

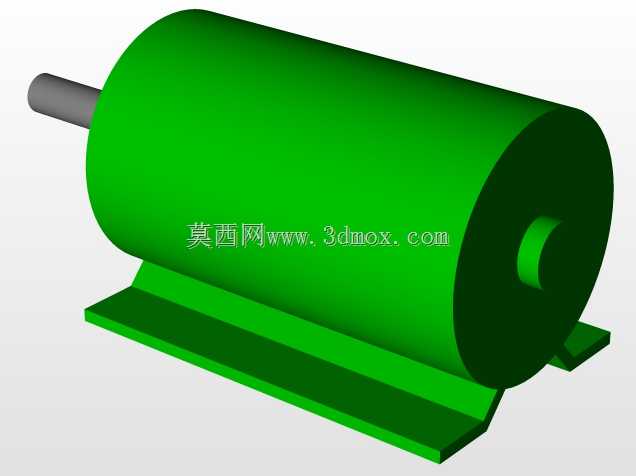

　　该套设备面向棉籽、棉絮类轻质散料的预热与干燥处理场景，整体由封闭加热箱体、卧式回转滚筒、承托机架、驱动电机及进出料衔接结构组成，结构布置紧凑，适合中小型农产品加工、纤维物料预处理车间内布置。设备工作时，待处理棉籽由滚筒一端送入，筒内随筒体回转不断翻动、推移，加热箱体提供稳定热场，热风或热辐射作用于翻动中的物料，使物料受热均匀，降低含水率，避免局部堆积造成的烘干不均。卧式滚筒采用两端支承形式，筒体外部设置环形箍带与支承限位结构，既保证回转过程中的径向定位，也便于后期维护时拆装更换。滚筒下方独立设置电机安装平台，动力通过传动件传递至筒体，机架层间留出检修与散热空间，电机位置远离高温箱体，可降低热辐射对动力部件的影响。

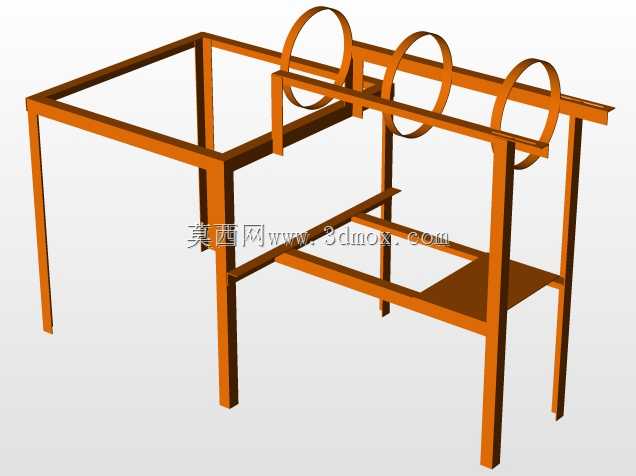

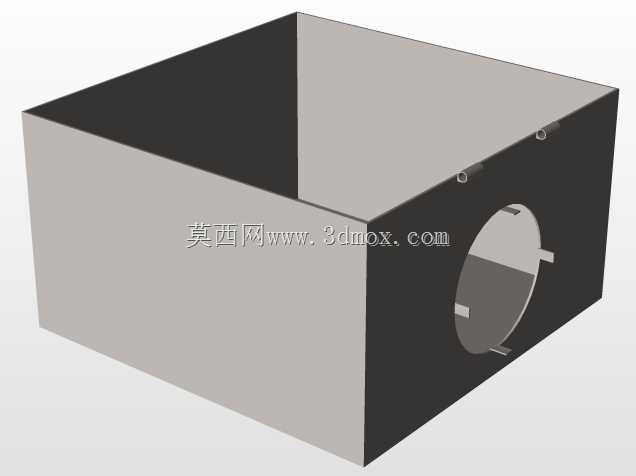

　　承托机架采用型钢焊接框架思路，立柱与横撑形成稳定受力体系，四条主支腿承担箱体与滚筒的主要载荷，中部横梁用于固定滚筒支承座，下部平台承载驱动装置；框架斜向与横向补强杆件可减少设备运行时的晃动。箱体部分为近似立方封闭结构，正面设置检修门与操作开口，便于清理内部积料、检查加热元件及保温状态；箱体与滚筒衔接处保留物料通道，兼顾热场封闭与输送连续性。从安装边界看，设备占地呈长方形，高位箱体与横向滚筒组合后，上方需预留箱体检修门开启空间，滚筒轴向两端应留出进料、出料及维护距离，机架底部应落在平整承重基础上，并按整机振动情况设置固定或减振措施。三维结构中，机架、滚筒、箱体、电机、支承件和连接平台层级清晰，适合用于设备方案校核、布局干涉检查、机架受力分析以及加工件细化设计。设计时需重点关注滚筒轴线水平度、支承件同轴度、箱体与滚筒衔接密封、电机传动中心距以及高温区域与电气部件的隔热距离，从而保证设备在连续烘干作业中的稳定性和可维护性。
