小型物料挤压切分加工机组结构

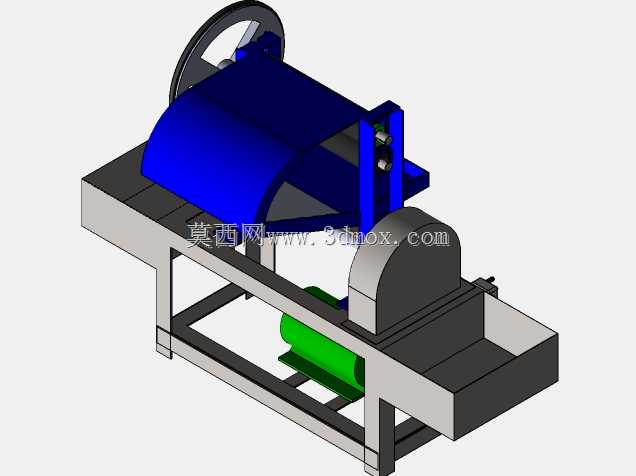

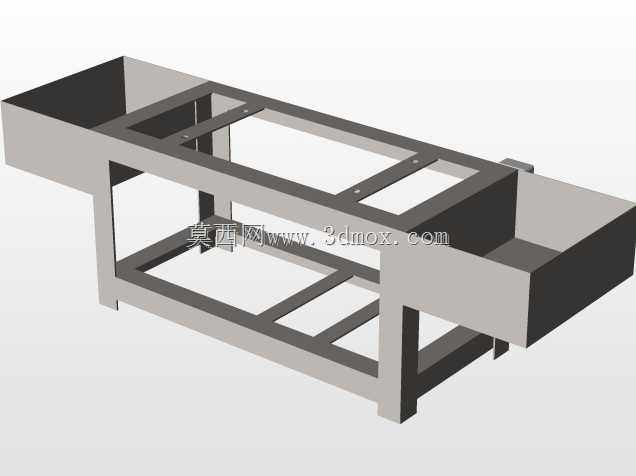

　　该套小型加工机组面向作坊式物料处理、农副产物初加工及小型零件压合作业场景，整体采用机架承载、动力侧置、操作位后置的布局方式，将挤压执行机构、动力传动部件、集料槽与人工操作椅整合在同一底座范围内，适合空间有限的车间、试验工位或临时加工点使用。设备主体框架由矩形管材焊接构成，下部形成开放支撑空间，既便于电机、带轮及护罩的安装检修，也能让落料、清扫和地脚固定作业拥有足够操作余量。框架上平面承担主要工作载荷，蓝色壳体覆盖的挤压腔体位于中部，内部可布置压辊、螺旋推进件或往复压块结构，具体形式可根据物料特性调整；物料从一侧进入后，在腔体内完成压实、挤送或初步切分，再由前端灰色槽体导出，槽体向外延伸形成接料区，可对接容器或短距离输送装置。

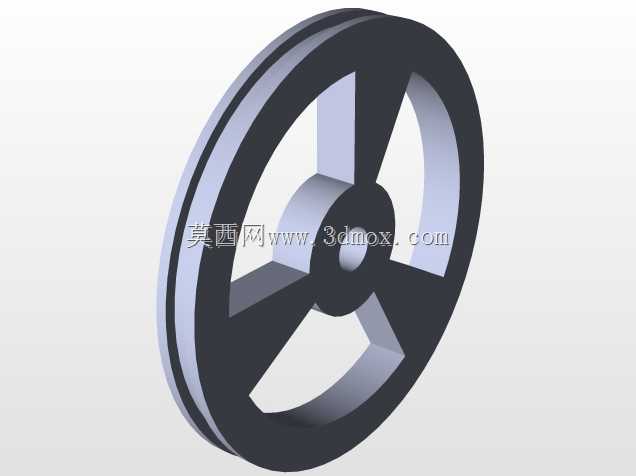

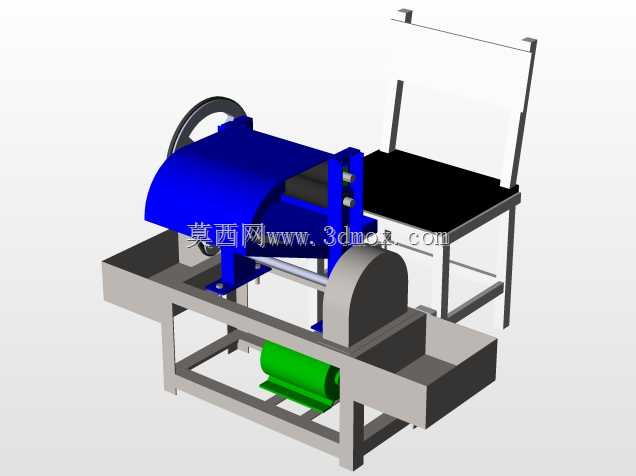

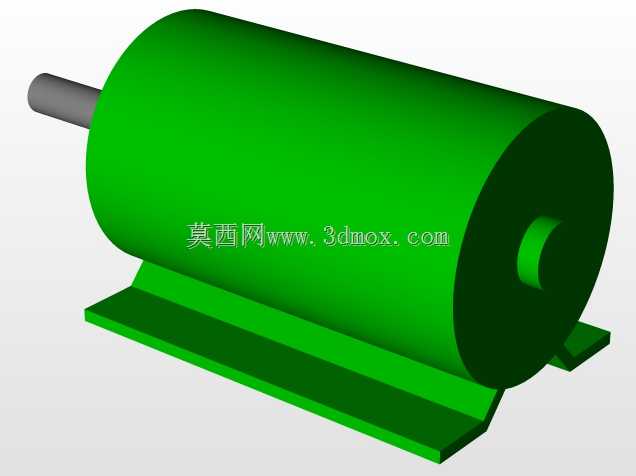

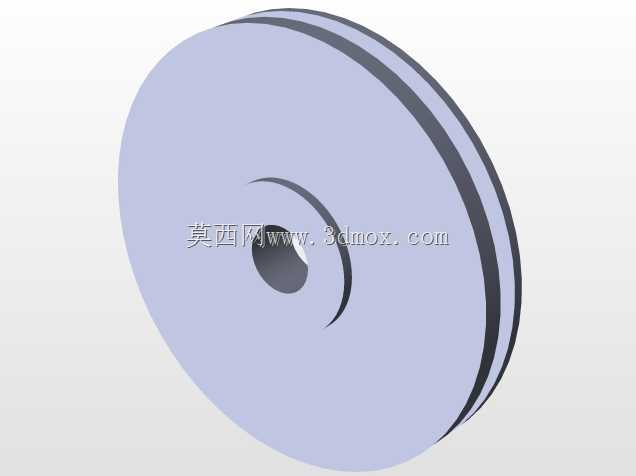

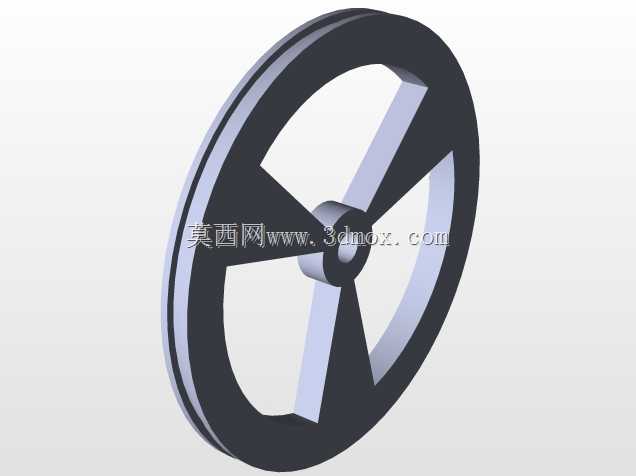

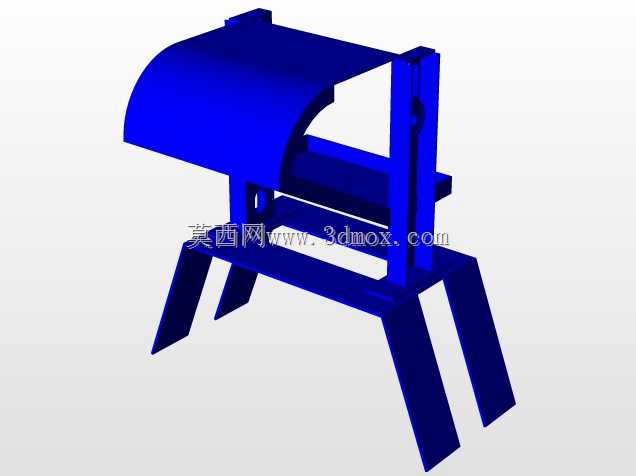

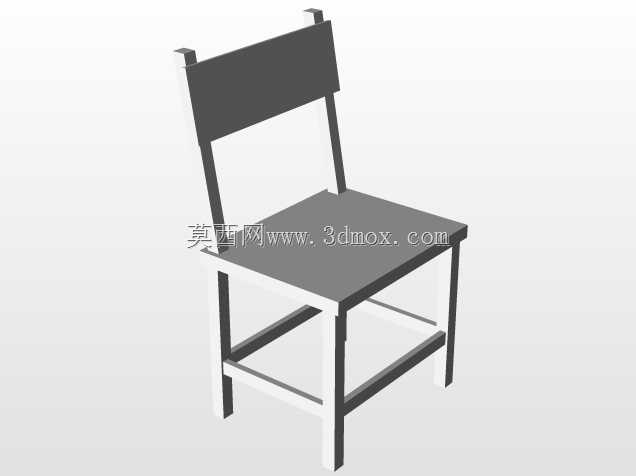

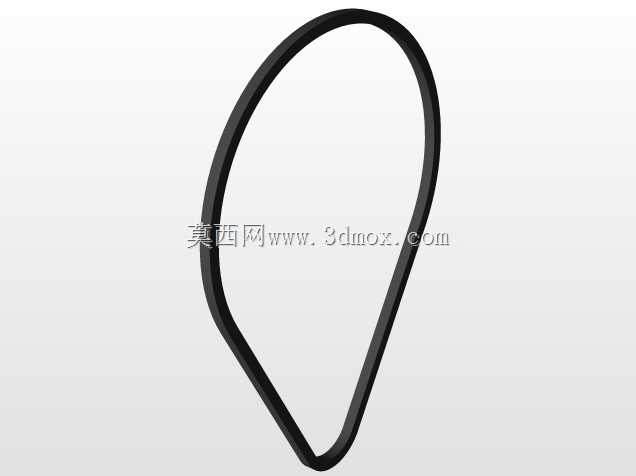

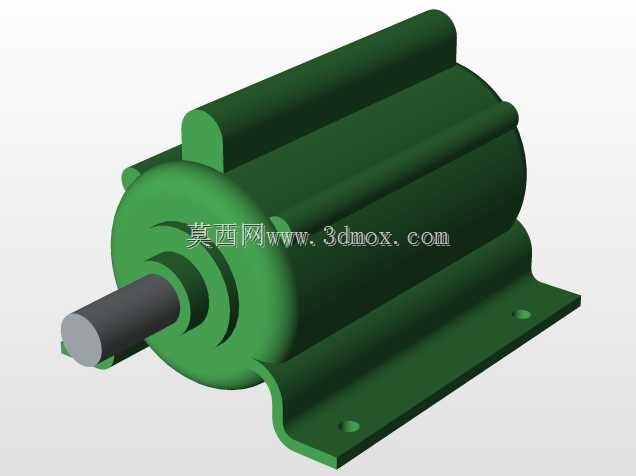

　　动力部分布置在机架下方偏前位置，绿色电机通过带传动将动力传至侧面大带轮，带轮外侧设置半包围护罩，降低旋转部件外露风险。大带轮兼具减速和储能作用，能够在挤压负载瞬时升高时缓和冲击，使电机工作电流更平稳。蓝色上护罩不仅形成安全防护，也可阻挡加工过程中粉尘、碎屑外溅，护罩与机架之间采用螺栓连接，拆卸后可观察内部传动链和易损件状态。后置黑色座椅与靠背通过金属支架固定在机架侧后方，操作人员可坐姿完成喂料、观察出料和简单调整，长时间作业时疲劳强度低于站立式单机设备。

　　从安装边界看，机组长宽方向需预留带轮检修空间、出料槽接料空间以及人员入座和撤离通道；高度方向要保证护罩、靠背和上部杆件不与厂房管线干涉。地脚位置应落在框架主梁下方，若设备存在周期性挤压载荷，基础需做局部加固，并在机架与地面之间设置减振垫。设计时重点控制挤压腔体中心线、带轮平面和电机输出轴的同轴与平行关系，避免皮带跑偏和轴承偏载。集料槽边缘做折边加强，槽底向出料侧平缓过渡，减少物料滞留。整机结构简洁，零部件划分明确，适合在三维环境中进行干涉检查、传动比校核、护罩安全距离验证以及工位人机尺寸评估。
