印尼小型立式冲压加工机组

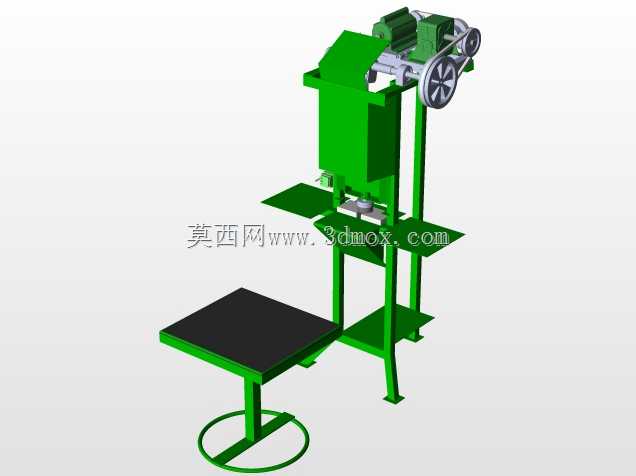

　　这套三维结构呈现的是面向小型加工坊场景布置的立式冲压作业机组，整体由主机架、上部动力执行段、中部承托平台、侧部传动轮系以及独立圆形底座工作台共同组成，适合小批量五金件冲裁、薄板材压型、简易工件冲孔这类轻负荷加工场景，在小微生产场地里可完成上料定位、施压成型、出料整理的连贯工序。

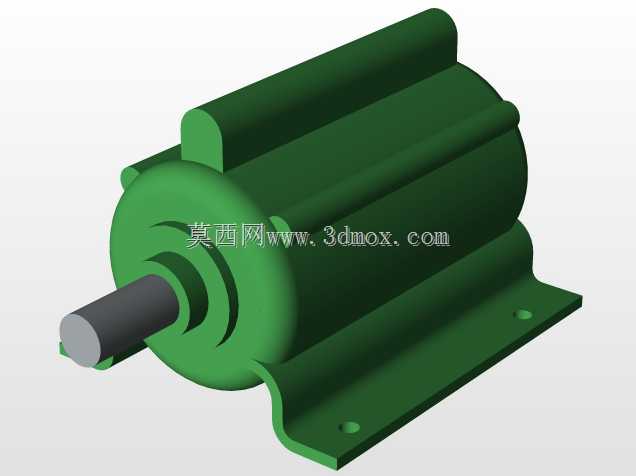

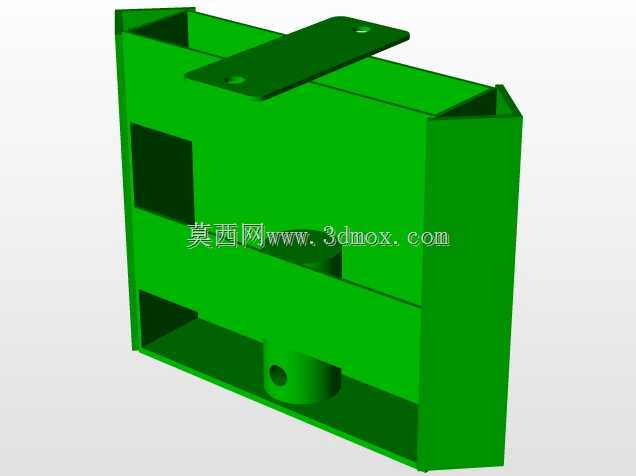

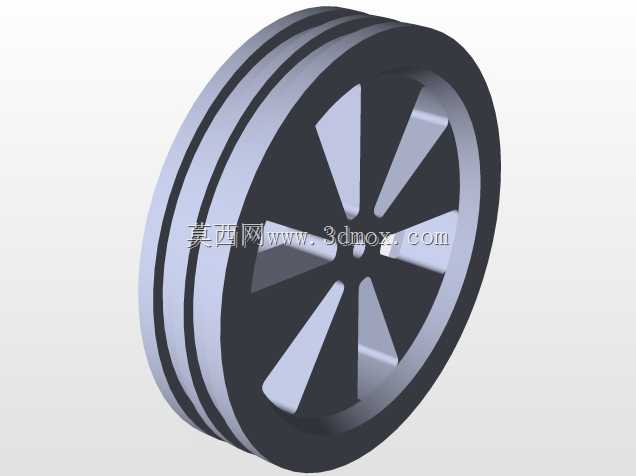

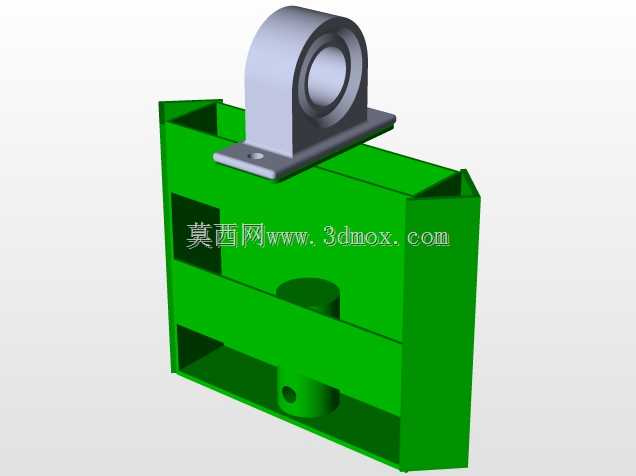

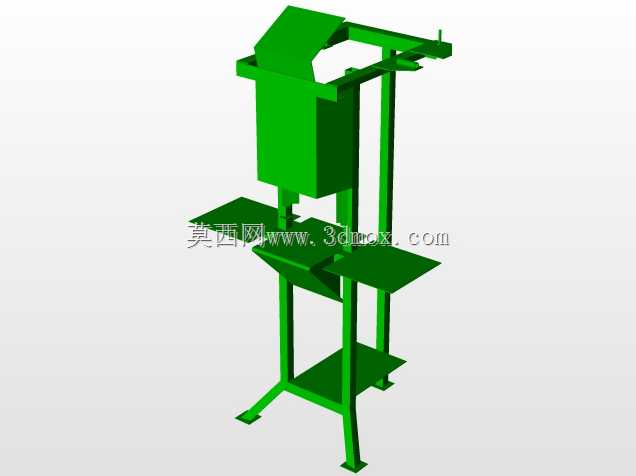

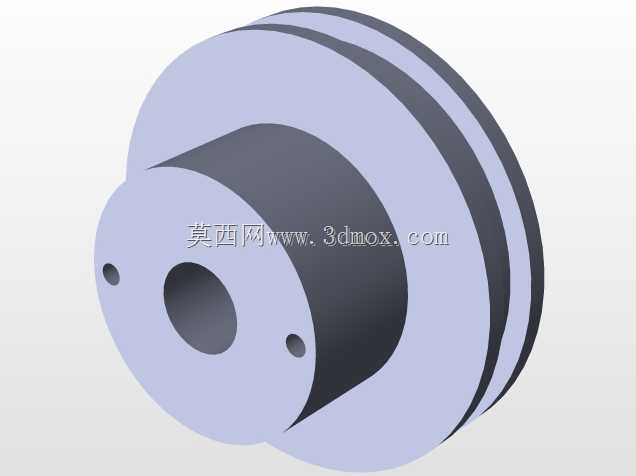

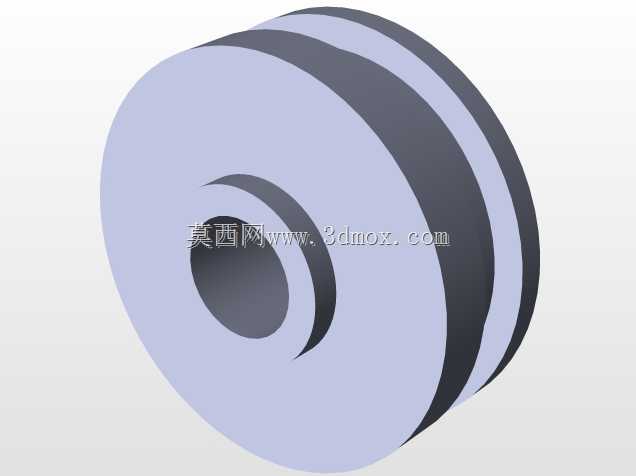

　　从布局逻辑来看，主机采用立式框架承载思路，四根竖向支腿沿受力方向延伸，把上部动力组件的冲压力直接向下传导至底部支撑面，减少偏载带来的机架扭转变形。上部箱体区域容纳动力转换与冲头导向结构，外侧布置的大直径带轮用于传递动力，轮缘的辐条结构在建模中完整保留，既可以直观展示皮带传动的包角关系，也能校核轮系与机架侧边的安全间隙。中部两层水平托板并非单纯装饰结构，下层托板可放置待加工坯料或收纳冲压后的成品，上层靠近冲头的平台用于安装定位夹具，作业人员无需远距离转运工件，操作动线被压缩在机架前方的小范围内。

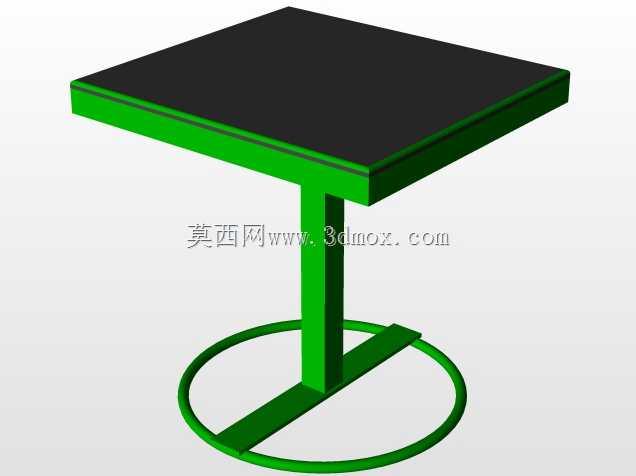

　　独立工作台采用圆形底盘加单立柱支撑的形式，黑色台面提供平整的工件摆放面，底部环形脚圈扩大接地范围，即便承受偏置放料的冲击力也不易倾覆。该工作台可根据工序需求在主机前方灵活移位，配合主机冲头完成上下料对位，也可单独作为工件预处理、尺寸复核的辅助工位。

　　建模过程中对各部件的安装边界做了清晰区分：主机竖向支腿的落地间距、托板外伸长度、带轮超出机架侧面的旋转空间都独立呈现，方便现场排布时预留操作与维护距离；冲头竖直运动路径与前方工作台的高度差也可直接在三维环境中测量，用于匹配不同厚度坯料的夹具高度。机架主体采用统一的绿色涂装区分结构件，黑色台面、灰色传动组件、银色轮辋按功能分色，结构层级一目了然，便于后续拆分工程图、核算型材下料尺寸，也可为同类小型施压设备的方案设计提供布局参考。
