火箭配套铰接式连接支座结构

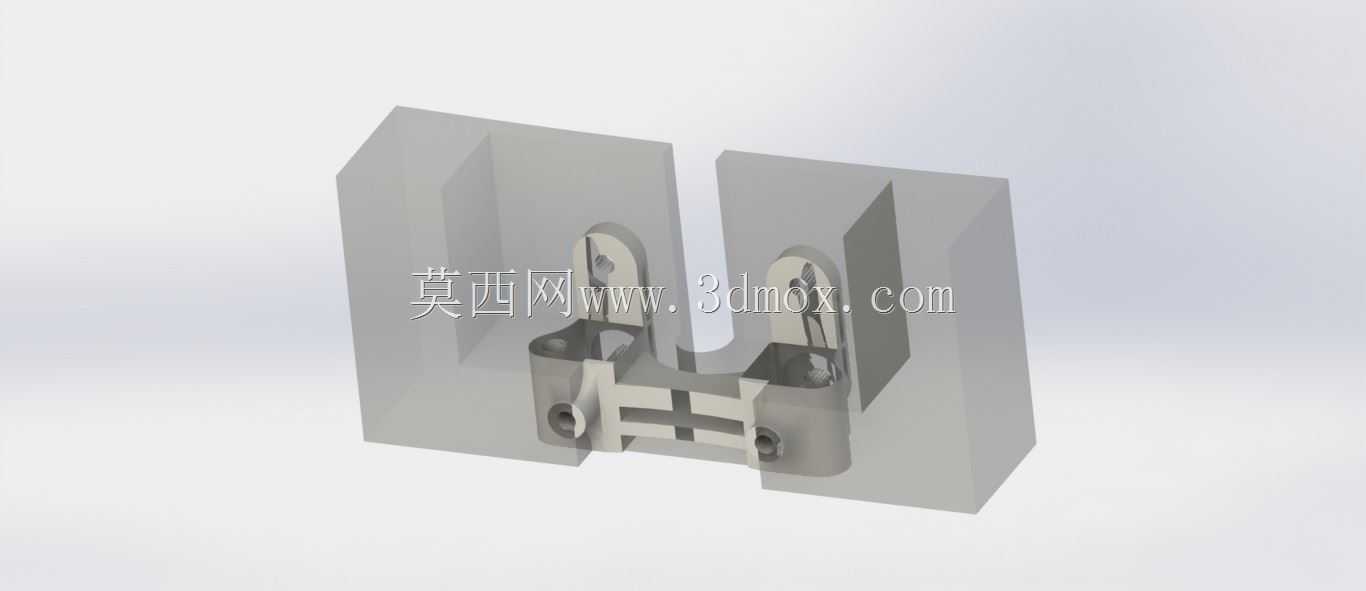

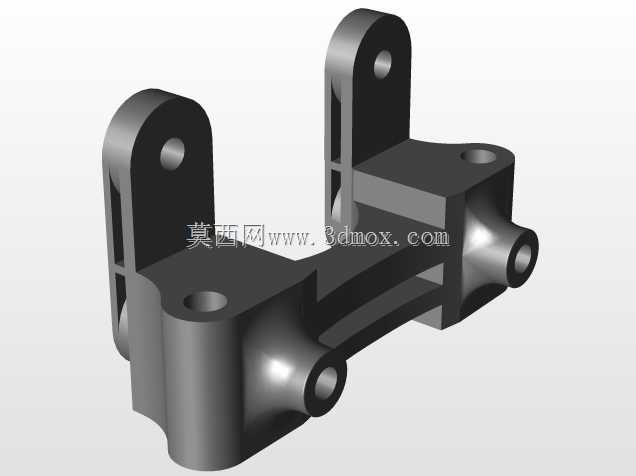

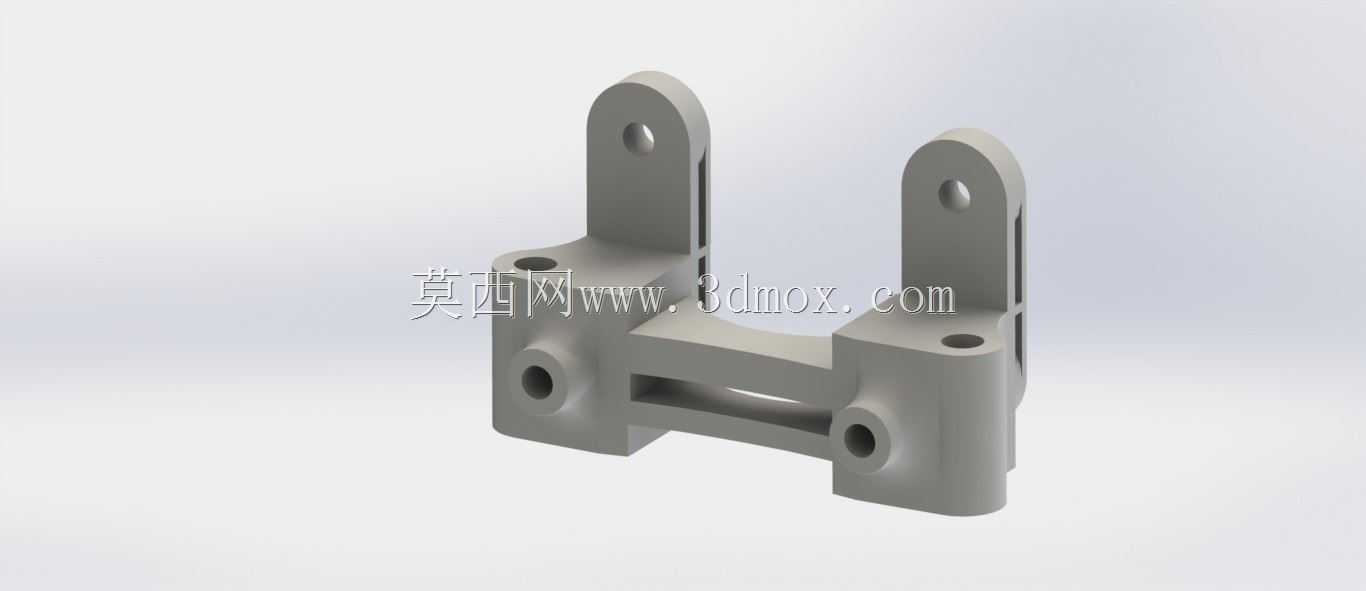

　　这套铰接式连接支座构件，主要面向航天火箭舱段内部的管路、线缆桥架与小型机载设备的辅助固定场景，在舱体装配工位中承担两侧构件的对位衔接与载荷传递作用。构件整体采用对称双耳座搭配中间横连桥的布局，两侧立板预留同轴销孔，可通过圆柱销完成与外部摆臂、支架的铰接配合，中间的镂空横档既保证了两个耳座的相对位置精度，又给装配工具、走线空间留出了操作余量。

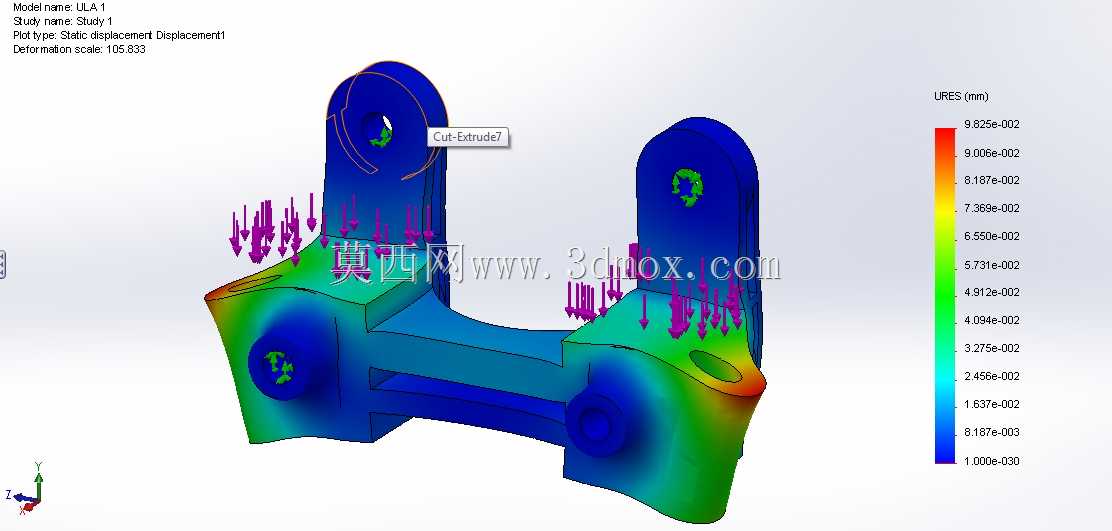

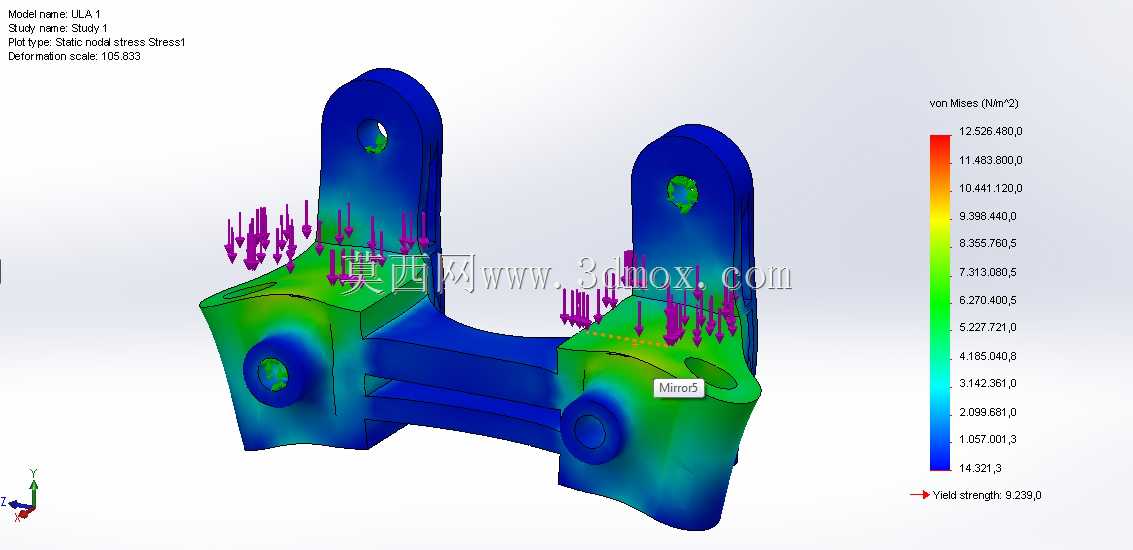

　　从结构受力逻辑来看，支座工作时会承受铰接点传来的径向剪切力与小幅摆动力矩，设计阶段将耳板的受力壁厚做了加厚处理，销孔周边做了局部凸台补强，避免销孔在反复交变载荷下出现椭圆变形。两侧耳板的外侧直面可贴合舱体内壁的安装基准面，底面的平整支撑边可在预装阶段直接放在装配工装的定位槽内，不需要额外做复杂找正就能快速对齐销孔同轴度。中间横连桥采用多道横筋交错的形式，在控制整体重量的前提下，把两个耳座的抗扭转刚度拉到合理区间，不会因为单侧受力出现两个耳板错位卡滞销轴的问题。

　　实际装配过程中，该支座可以先通过底面与侧立面的基准面完成预定位，再穿入铰接销轴连接外侧的摆动构件，支座两侧的开放槽位刚好给销轴的装入、卡簧的放置留出操作空间，不需要在狭窄舱段里使用特殊工装。构件的所有棱边都做了圆角过渡，既减少了航天产品要求的应力集中风险，也避免装配时锐边划伤操作人员或者划破线缆外层护套。销孔的内径与配合销轴选用间隙配合，在允许铰接件小幅摆动补偿安装误差的同时，不会因为间隙过大产生额外的冲击晃动。

　　在舱段整体布局里，这类支座往往成组布置，沿着管路走向间隔安装，用来支撑可小幅位移的管线支架，在火箭飞行过程中承接振动载荷，允许被支撑件有微量的位移余量，避免硬连接把振动载荷直接传递到精密设备上。建模时完整还原了耳板、横筋、销孔、安装贴合面的所有细节，结构工程师可以直接在此基础上调整孔位间距、耳板高度来适配不同舱段的安装边界，也可以把该结构作为参考，衍生出地面发射保障设备里用的同类铰接固定座，适配工装夹具、检测平台的摆臂连接需求。整个构件没有多余的复杂曲面，所有特征都面向机加工艺设计，可直接通过整块铝料铣削成型，减少焊接带来的变形与额外校验工序。
