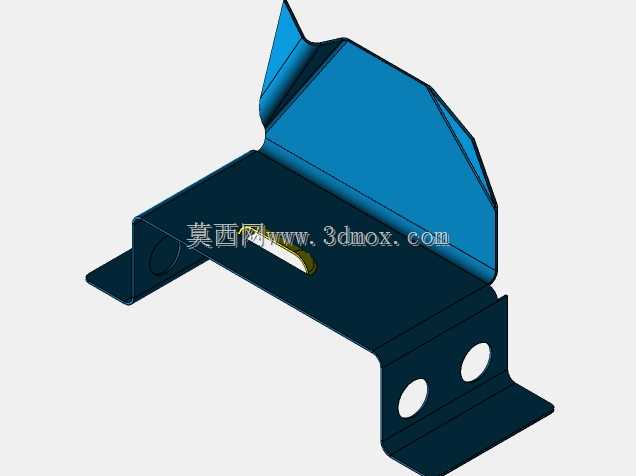

通讯设备折弯安装金属钣金支架

　　该钣金件面向通讯终端及小型电子设备内部的安装固定场景，可作为设备壳体内部的承载支座，用于承托PCB板、小型功能模组或线束限位结构，在消费电子、车载通讯模块、便携工业通讯终端的装配工位中，这类折弯支架承担着定位、隔振与安装基准的多重作用。零件整体采用薄金属板经多道折弯成型，底部设置两处带翻边的安装支脚，支脚板面开设圆形通孔，可通过螺栓、卡扣或热熔柱与设备底壳完成锁附，支脚向外延展的折边能够增大与壳体的接触面积，降低薄板锁附时的局部应力，避免长期振动工况下出现板面变形。主体立板向上弯折形成侧向防护面，该立面可对内侧安装的电子元件形成遮挡，规避装配过程中周边零件剐蹭元器件引脚，同时立板的异形切边轮廓避让了设备内部相邻的凸起结构，

　　保证装配时无干涉。底板中部开设长条形槽孔，该槽孔可作为线束穿设通道，也可作为相邻零件的滑动调节安装位，适配不同批次元件的安装位置公差，槽孔边缘的折弯翻边提升了槽口处的结构刚度，减少薄板开槽后的应力集中问题。建模过程全程依托钣金特征搭建，先绘制基础平板的展开轮廓，同步预留各道折弯的折弯系数与扣除量，保证后续展开下料尺寸与实际冲压工艺一致；再依次添加折弯、法兰边、切除孔特征，所有折弯内角均匹配常规钣金冲压的最小折弯半径，避免出现无法加工的锐角折边，孔位与折弯边的间距满足钣金加工的最小边距要求，防止冲孔时出现板面撕裂。零件的安装边界以底部两支脚的孔位间距为定位基准，整体高度方向的折弯尺寸适配终端设备内部的堆叠空间，

　　侧向立板的弯折角度经过校核，既保证防护范围，又不会与设备上盖的内侧筋位发生碰撞。板材选型可采用冷轧钢板或铝合金板，冷轧钢板件可通过喷涂、电镀实现防锈与接地导通，铝合金件则侧重轻量化，适配便携通讯设备的减重需求，结构上多处折边的设计大幅提升了薄板的抗扭刚度，无需额外焊接加强筋即可满足日常使用的强度要求。
