轮毂电机驱动单轮电动滑板承载结构

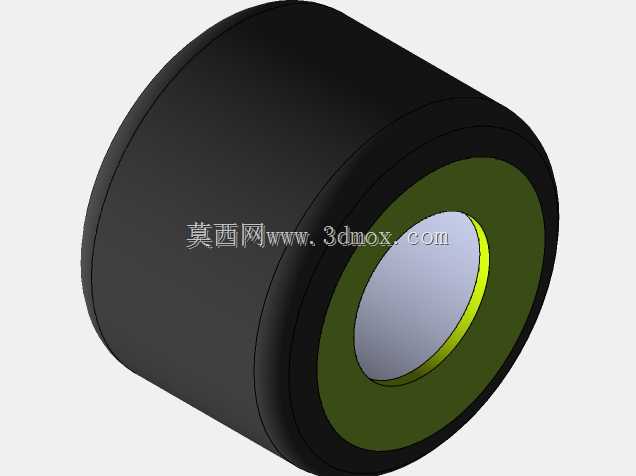

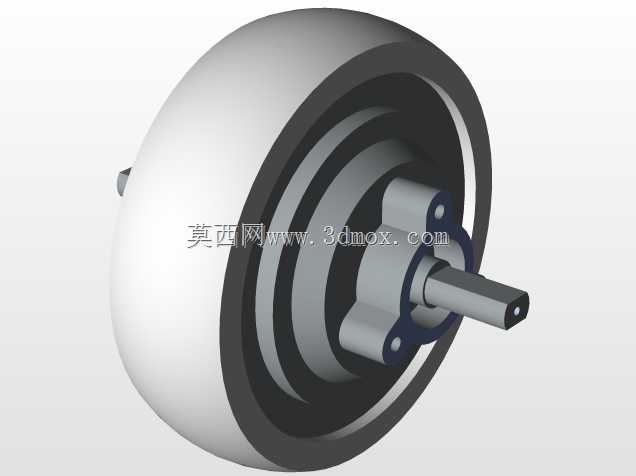

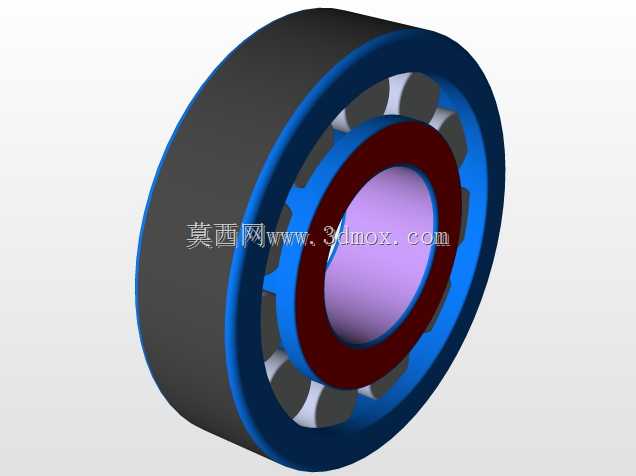

　　这套结构围绕短距离代步与小型电动载具开发，核心是把驱动单元直接集成在车轮内部，减少链条、皮带或外置减速机构带来的传动损耗。轮体采用卡丁车轮胎规格，胎面宽度和直径都比普通滑板轮更大，承载能力更强，也能在铺装路面、园区道路和实验场地中保持较好的通过稳定性。车轮内部布置无刷直流电机，电机输出扭矩直接作用于轮圈，外部只需要布置供电线和控制线，整车机械链路被压缩到轮轴、踏板和少量固定件之间。

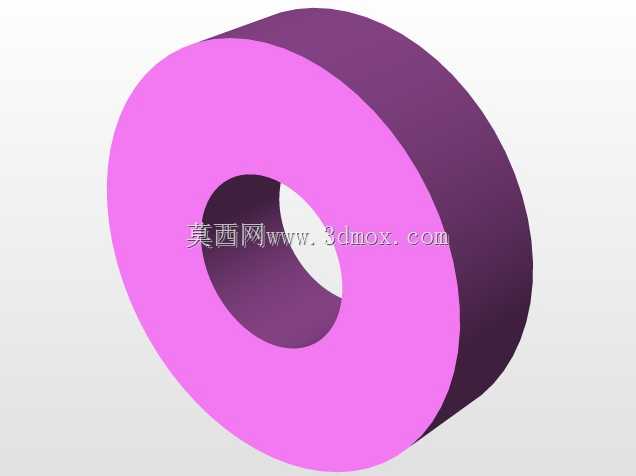

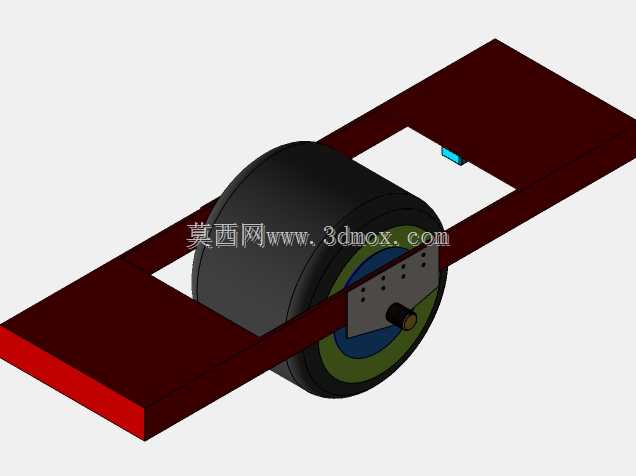

　　踏板部分采用两块长条形承载板对称布置，中间留出轮体安装窗口，使大直径轮毂能够嵌入踏板平面以下。这样的布局可以降低脚踏面高度，使用者站立时重心更接近轮轴，转向和加减速过程中姿态更容易控制。板件在模型中以深红实体表现，边缘保持平直，便于后续包覆防滑层或加装脚踏限位结构。前后板之间通过轮轴区域形成刚性连接，轮轴穿过电机中心并承担整车支撑，轴端预留紧固件安装位置，可配合垫片、锁紧螺母或轴承座限制车轮轴向窜动。

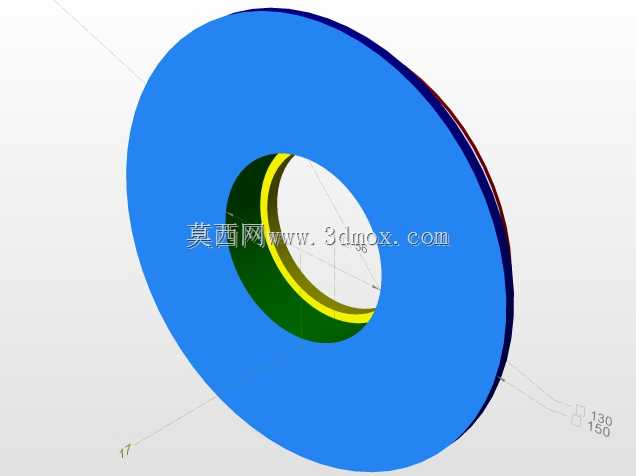

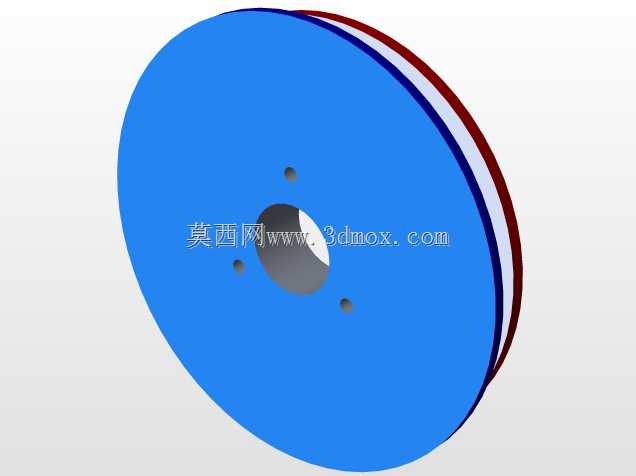

　　设计时需要重点核对轮体外径与踏板开窗尺寸。开窗长度要覆盖轮胎转动范围，避免胎面在承载变形或颠簸时与板件干涉；开窗宽度则要给电机壳体、线束和侧盖留出装配间隙。轮轴中心线相对踏板厚度方向的位置决定离地间隙，若轴线过高，脚踏面会被迫抬升，影响站立稳定性；若轴线过低，则轮胎底部与板下边缘的安全距离不足，经过坡道或小障碍时容易磕碰。模型中轮体侧盖带有多孔安装面，这些孔位可用于固定电机端盖、刹车附件或传感器支架，也方便在样机阶段调整线束走向。

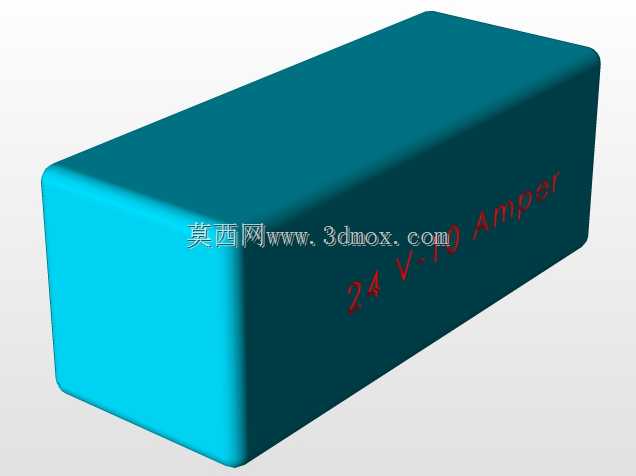

　　供电与控制思路采用电池和控制板外置布置，踏板上方或下方可设置电池仓，控制线沿板件内侧走向轮毂电机。由于没有外露传动件，维护点主要集中在轮轴紧固、轮胎状态和电气接插件。该结构适合用于个人短途代步、校园通勤、电动载具原理验证以及轮毂驱动教学演示，也可作为单轮自平衡平台、小型电动推车或实验性移动底盘的机械基础。建模时应保留轮体、踏板、轮轴、端盖和小件紧固件的装配关系，便于检查转动包络、支撑跨距和拆装顺序。
