立方体框架弯管拼接管路结构

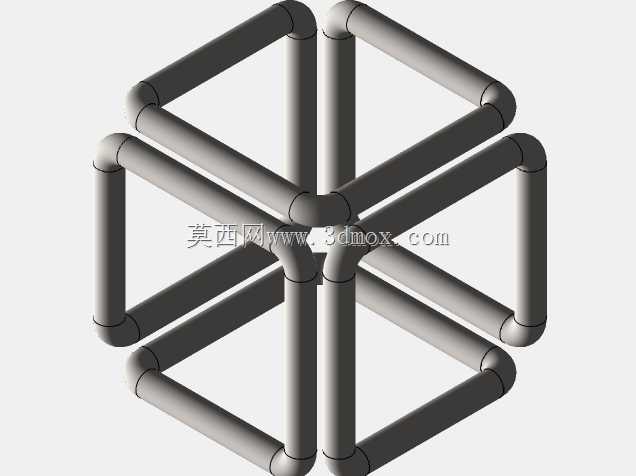

　　这套管路结构以正立方体空间框架为基础，将等径直管段与90°弯管接头按三维正交路径拼接，形成12条棱边完整闭合的空间管架。建模过程中先在三维草图环境下绘制空间连续路径，沿X、Y、Z三个正交方向分段定义管段走向，在立方体的8个顶点位置布置标准弯头，保证每一处转角的弯曲半径统一，相邻管段轴线在转角处平滑相切，不会出现路径拐点错位。从实际工程应用来看，这类空间弯管框架常见于教学演示、管路布线验证、小型设备外围防护架以及流体回路样件试制场景。在自动化生产线周边，可作为气路、水路的集成布设载体，管路沿框架棱边规整排布，避免软管悬空拖拽、与运动部件发生干涉；在实训教学中，它能够直观展示三维空间管路的坐标定位逻辑，

　　帮助设计人员理解多平面草图投影与空间路径约束的差异。结构设计上，所有管段采用相同公称通径，弯头弯曲半径取管径的1.5倍，兼顾流体流动阻力与结构紧凑性：弯曲半径过小会增大介质流经转角时的局部压力损失，半径过大则会让框架顶点处外轮廓超出立方体边界，占用额外安装空间。拼接节点处直管插入弯头承口的深度统一设定，保证每段管路的有效长度一致，整体框架的长宽高三个方向外廓尺寸完全对称，安装时无需区分朝向，可直接以框架底面四根棱边作为支撑面放置在工作台或设备基座上。建模时需重点核对三维草图的空间约束：每一段直线端点必须与相邻弯头的路径端点重合，三个方向的管段分别平行于对应坐标轴，避免出现空间倾斜管段导致框架扭曲。

　　完成路径定义后沿路径扫描生成实体管壁，管壁厚度按常规低压流体输送管路选取，整体结构无额外分支、变径或外接法兰，属于纯空间管路构型练习与原理验证件，也可作为后续添加管夹、传感器支座、分流接口的基础框架使用。在布局设备内部管路时，参考这种正交框架式布线思路，能让管路走向清晰可追溯，后期维护时拆装某一段管路无需大范围拆解相邻部件，也便于在装配阶段逐段核对管路与周边电气元件、传动部件的安全间隙。
