飞力NSY150污水泵配套三脚支撑机架

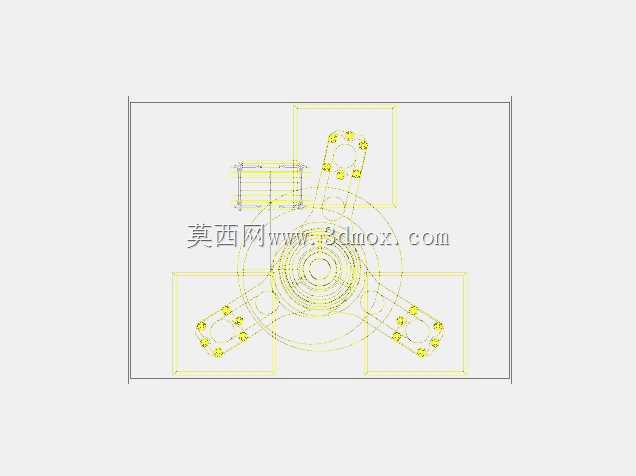

　　这套三脚支撑机架围绕飞力NSY150规格工业污水泵的落地安装需求展开，结构主体采用中心同轴环座搭配三向辐射支腿的布局，中心环体与泵体法兰安装位同轴对应，保证泵体竖向安装时的回转中心与支撑重心重合，避免悬臂偏载带来的振动偏移。三条支腿沿环座周向120度均布向外延伸，末端各自设置矩形安装贴合面，贴合面上预留多组螺栓过孔，可直接与混凝土基础预埋钢板、钢制设备平台或者池边配套机架进行锁固，三点支撑的形式对安装基面的平面度公差容忍度更高，在现场基础存在轻微不平的工况下，也能通过垫片调整完成稳定就位，不需要大面积加工基准面。

　　从实际使用场景来看，这类支架多用于工业干井污水泵站、地下机房排水工位、厂区废水提升单元，干井安装场景下泵体不直接浸没在污水介质中，支架承担整机承重、运行隔振前级支撑以及管路对中定位的作用，支腿向外张开的跨度经过匹配设计，支撑覆盖范围大于泵体自身外径，泵组运行时叶轮转动产生的径向脉动载荷可以通过三条支腿分散传递到基础，减少单点应力集中。中心环座的内孔与泵体中段止口尺寸对应，装配时泵体沿环座轴向落入，止口配合完成径向定位，再通过环周紧固件锁紧，装配过程不需要复杂找正工装，现场维护拆解时松开支腿与基础的连接螺栓即可整体移出泵组，检修空间充足。

　　结构设计上没有采用多余的封闭钣金外壳，全部为开放式型材/焊接板件构型，三个支腿之间留出了充足的镂空空间，一方面方便操作人员观察泵体中段密封位、接线腔的运行状态，另一方面空气可以在支腿间自由流通，带走泵体运行传递到支架的热量，避免支架局部积热。支腿末端的安装板尺寸做了加宽处理，螺栓孔间距适配常用的地脚螺栓规格，安装时既可以采用膨胀螺栓固定在水泥基面，也可以搭配减振垫脚使用，阻断泵体振动向建筑基础传递。外形边界上，三个支腿外端构成的外接圆为安装最大占地轮廓，整体高度匹配NSY150泵体的干井安装标高，进水口、出水口的外接法兰不会和支腿结构发生干涉，管路对接时操作扳手有足够的活动空间。建模过程中所有安装孔位、配合止口、支腿折弯/焊接余量都按实际加工工艺还原，结构工程师可以直接在此基础上校核泵组重心、验算支腿截面抗弯模量，也可以根据现场工位的安装尺寸调整支腿长度与末端孔位，快速衍生出适配不同基础条件的变体支架。
