发动机传动用连杆组三维结构设计

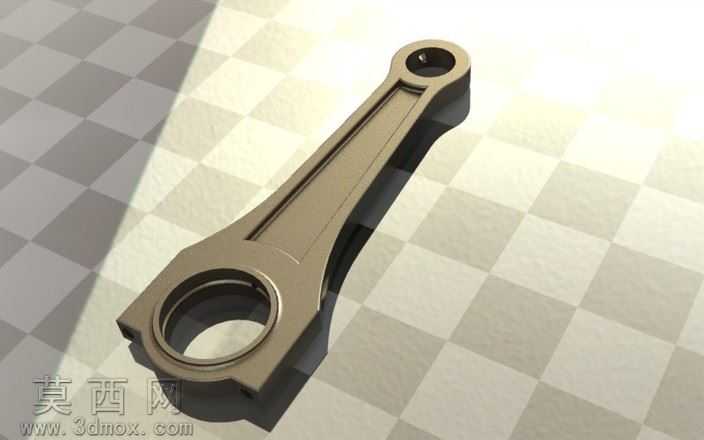

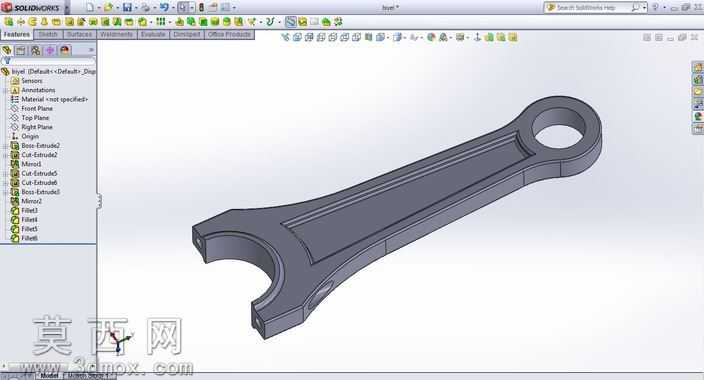

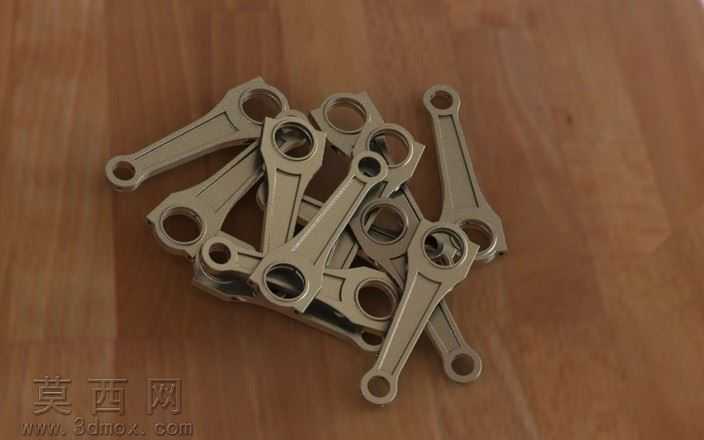

本作品为发动机核心传动部件连杆组的三维建模设计，建模过程严格遵循内燃机连杆的实际工程尺寸规范，首先通过草图绘制完成连杆杆身、大头孔、小头孔的轮廓基准，采用对称约束保证杆身两侧受力结构的一致性，对连杆大头的剖分结构、小头的衬套安装位做了精准的特征还原。建模阶段对杆身的工字形截面做了参数化控制，通过放样特征实现杆身从大头到小头的平滑过渡，既还原了实际连杆减重同时保证结构强度的设计逻辑，也为后续的结构力学分析预留了参数调整空间。材质渲染阶段，为连杆模型赋予了经过调质处理的合金钢材质，调整金属材质的粗糙度、反射参数模拟锻钢件经机加工后的表面质感，大头孔、小头孔的内壁做了高光处理还原精加工后的金属光泽，杆身非加工面保留了细微的锻压纹理，让渲染效果贴近真实工业零件的视觉表现。结构设计上，完整还原了连杆的装配特征：大头端的连杆盖定位结构、螺栓安装孔位，小头端的活塞销安装通孔，杆身与大小头衔接处做了圆角过渡处理，避免应力集中的结构设计完全符合实际零件的工程要求。设计过程中参考了多款小排量内燃机的连杆尺寸比例，对连杆的中心距、大小头孔径比、杆身截面厚度做了多轮参数调整，确保模型既符合机械设计的工程规范，也能适配教学演示、结构装配模拟等不同使用场景。模型完成后通过装配体模式完成多件连杆的堆叠摆放，调整不同连杆的摆放角度形成自然的堆叠效果，添加木质桌面作为承载基底，调整场景光照角度突出金属零件的轮廓层次，最终呈现出贴近实物拍摄的渲染效果，完整展现了连杆零件的外形特征与结构细节。
