沃辛顿20寸泵体进出口管路结构

　　这套结构围绕大型离心泵的吸入与排放接口展开，20英寸口径决定了它主要服务于大流量输送工况，常见于市政给排水、电厂循环水、水利调蓄、污水处理厂提升泵房以及大型工业冷却系统。现场布置时，吸入侧通常连接低位水池或前池来流，排放侧接入压力母管，泵体承担把低水头来流加压后送入管网的任务。

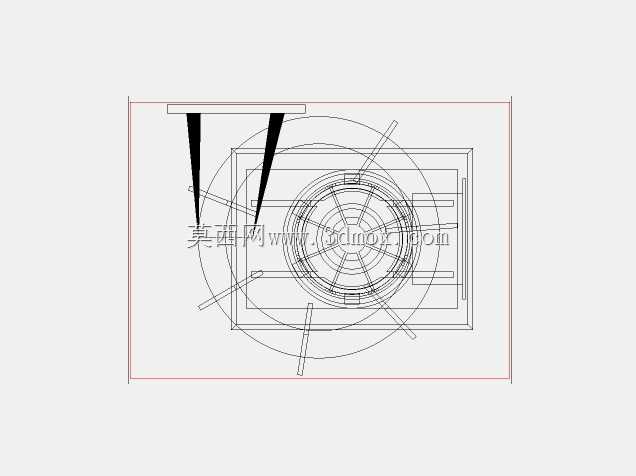

　　从结构表达看，模型重点还原了泵壳外部接口、法兰连接边界、管口方位以及周边安装空间。吸入管路需要尽量保证流道平顺，减少急弯、突变和偏流，避免叶轮进口出现旋涡、气蚀或流量分布不均；排放口则承受泵运行时的压力载荷，法兰厚度、螺栓分布和接管刚性都要与管道推力匹配。三维建模时，管口中心线、法兰端面、螺栓孔圆和泵脚支撑面是必须锁定的基准，后续管道设计、基础校核和检修空间分析都依赖这些几何关系。

　　设计思路上，大口径泵并不追求紧凑到牺牲维护性。吸入端和排出端的方位直接影响厂房管线走向，若管口与墙、梁、阀组距离不足，后期吊装叶轮、拆开泵盖或更换密封都会受到限制。模型中呈现的外接轮廓，可用于检查阀门、弯头、变径管和支吊架是否与泵体发生干涉，也能帮助施工阶段预判管道对中顺序。

　　安装边界方面，20英寸法兰对应的管道自重和水重较大，不能把额外载荷无约束地传递给泵壳。进出口附近应设置可靠支墩或弹性支吊架，吸入管宜保持连续上升或符合泵厂要求的坡度，防止气囊积聚；排出管则需配置止回、切断和缓冲设施。泵体基础螺栓位置、底座轮廓和接管高度需要同步核对，因为大流量泵在启停和水锤工况下会产生明显反力。

　　对于结构设计人员，这个模型的价值不在于单个零件的细节渲染，而在于把泵壳、管口、法兰和安装空间放到同一坐标系里。管路专业可以据此抽取接口坐标，土建专业可以确认基础与管沟关系，检修人员也能判断抽芯、拆装和吊运路径。实际选型时，除了流量和扬程，还应把管口载荷、允许法兰力距、最低淹没深度、吸入口流速以及泵房布置条件一起纳入校核，这样才能保证泵组在长期运行中保持稳定。
