Bredel-SPX40化学品软管输送泵整机结构

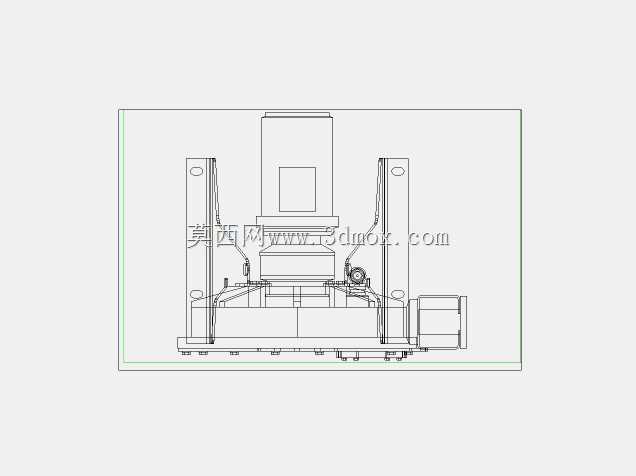

　　这套Bredel-SPX40软管泵整机三维结构，面向化工、水处理、浆料输送等连续生产场景搭建，核心解决含颗粒介质、腐蚀性流体、高粘度物料在管路输送中跑冒滴漏与叶轮磨损的痛点。整机采用立式驱动叠加泵头的紧凑布局，顶部为驱动电机与减速传动段，中部为SPX40规格软管挤压工作腔，两侧设置立式支撑立柱承载整机载荷，底部为一体式焊接底座，侧边配套驱动端的传动护罩与接线安装位，所有部件的装配关系、安装孔位、避让间隙均按实物1:1还原。

　　从实际用途来看，该类软管泵依靠转子上的压辊交替挤压弹性软管，在管内形成连续真空与推送压差，流体仅与软管内壁接触，不接触泵体金属流道，特别适合输送酸碱药剂、含固量较高的化工浆料、污水处理絮凝剂、食品级粘稠物料，不存在轴封泄漏、叶轮卡滞、介质腐蚀泵腔的问题；更换软管即可完成流道维护，无需拆解复杂管路与阀体，现场运维效率远高于传统离心泵。

　　结构设计层面，两侧支撑立柱采用厚钢板折弯成型，立柱上预留多组调节安装孔，既可以适配不同规格减速电机的安装高度，也能作为泵头开盖维护时的受力支点；底座面板按整机满载运行的动载荷布置加强筋，地脚孔间距匹配常规工业槽钢基础与减震垫安装尺寸，侧边独立的传动箱壳体将链轮或联轴器完全封闭，避免车间粉尘、飞溅液体侵入传动副。泵头腔体的轮廓尺寸严格对应SPX40软管的弯曲半径，压辊的行程间隙经过校核，既保证软管被完全挤压封死实现精准计量，又避免过度压缩大幅缩短软管寿命。

　　安装边界方面，整机竖向高度适配标准车间设备层的管线排布，底座长宽预留了管路进出口法兰的操作空间，侧边驱动单元的外伸尺寸不超出底座轮廓，多台泵并排布置时无需额外预留侧向检修通道；进出口管路的对接高度与现场常规化工管道标高对齐，建模时已还原进出口的法兰连接面、螺栓孔分布，结构工程师可以直接将该模型嵌入车间流体输送系统的总装布局中，校核管路走向、设备间距与维护操作空间，也可以作为同类国产软管泵逆向设计、备件测绘的参考基准，核对压辊、软管、支撑座各部件的配合公差与运动干涉情况。
