六寸吸入口八寸排水管螺杆泵结构

　　这套螺杆泵结构面向大流量流体输送工况搭建，核心接口配置为6英寸吸入端与8英寸排出端，整体采用立式长轴布置，泵体沿竖直方向延展，底部设置吸入接口与泵腔传动组件，上部延伸出驱动连接段与排出管路衔接位，适配市政给排水、工业废水输送、粘稠介质转运等需要低脉动稳定供液的场景。在污水处理厂进水泵房、工厂工艺流体循环、污泥输送管线中，这类大口径螺杆泵能够在较低转速下维持稳定输出流量，对含细小颗粒的介质、高粘度流体具备更强的适应性，不会像离心泵那样在介质粘度升高后效率大幅衰减。

　　从结构设计逻辑来看，吸入端采用6英寸口径小于排出端8英寸口径的配置，是结合螺杆泵的工作特性做的匹配：螺杆泵依靠螺杆与衬套之间形成的密闭腔室推移介质，吸入侧需要保证足够的灌注压与介质流入通道，6英寸入口可以在合理流速下降低入口阻力，避免气蚀与介质填充不足；排出端采用更大的8英寸管径，能够降低出口管内流速，减少沿程阻力损失，同时缓冲螺杆泵排液过程中的轻微压力脉动，让下游管线运行更平稳。立式布局的优势在于占地面积小，泵体主轴沿竖直方向承载，转子自重与轴向力可沿轴线传递到下部轴承组件，配套的地脚安装法兰布置在泵体底部，安装时只需在基础上预留对应螺栓孔位，将泵体垂直固定后对接进出口管线即可，不需要像卧式泵那样预留大面积的侧向检修空间。

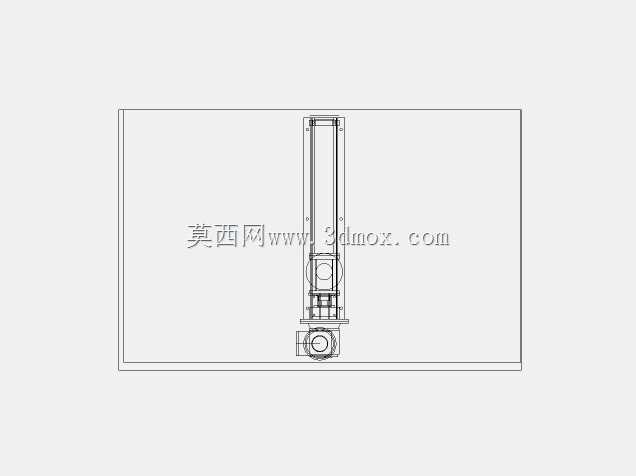

　　建模过程中完整还原了泵体的外部轮廓、进出口法兰连接尺寸、中部支撑定位结构以及顶部驱动对接法兰，各段筒体的壁厚、法兰螺栓孔分布、接口端面的密封面位置都按照实际泵型的装配关系搭建。底部吸入接口采用侧向或轴向接入的形式，和泵腔的螺杆吸入腔直接连通，保证介质可以顺畅进入螺杆啮合腔；上部排出接口顺着泵体顶端或侧上部引出，和8英寸排水管线对接，管线安装时可在出口端配置软接头与止回阀，降低停泵回流对泵体的冲击。泵体中段设置的支撑筋与连接法兰，既承担长轴泵的筒体刚性补强作用，也可作为现场安装时的中间固定点位，当泵体吊装深度较大时，可通过中段支撑件将泵体固定在泵房横梁或池体预埋板上，避免长筒体运行时出现晃动。

　　针对现场安装边界，建模时预留了驱动端的连接尺寸，顶部法兰可直接对接减速电机或皮带传动组件，轴向同轴度公差可通过法兰止口保证，不需要现场反复找正。进出口法兰的螺栓孔间距、密封面外径都符合通用管线法兰标准，现场配管时不需要额外定制变径接头之外的特殊连接件。整体结构没有复杂的异形曲面，所有零部件都采用规则的回转体与板焊结构拼接，加工工艺性好，后期维护时可以分段拆解筒体，抽出内部螺杆转子与衬套，更换易损件时不需要将整台泵从管线中完全拆除，大幅降低现场运维的工作量。在输送含纤维、含固体颗粒的污水或污泥介质时，螺杆腔的密闭输送特性不会出现介质回流，流量随转速线性可调，配套变频驱动后可以精确调节输送量，适配不同工况下的液位变化与工艺输送需求。
