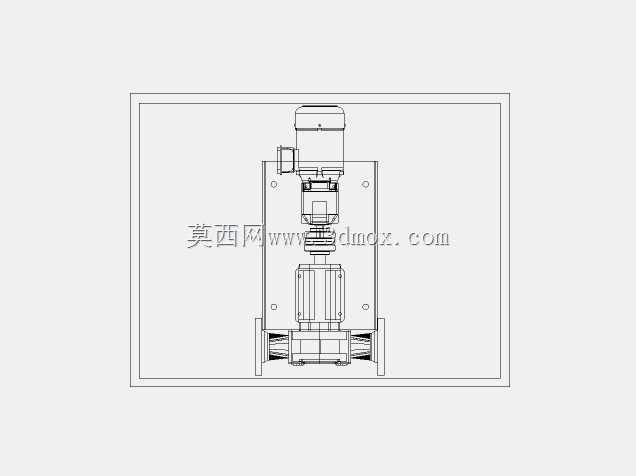

带ANSI法兰旋转凸轮泵立式机组结构

　　该结构围绕带4英寸ANSI 150lb法兰的旋转凸轮泵展开，整体采用立式布置思路，将驱动、传动、泵体和安装底板整合在同一刚性框架内，适合在空间高度相对充裕而占地面积受限的工艺区域使用。旋转凸轮泵属于容积式输送设备，依靠转子与泵腔之间形成的周期性容腔变化完成介质吸入和排出，在污泥、粘稠物料、含细小颗粒流体以及需要温和输送的工况中较为常见。与普通离心泵相比，这类泵对介质黏度变化的适应能力更强，流量受出口压力波动影响较小，也更容易实现正反转切换，便于管路清空和维护操作。

　　从设备用途看，机组前端配置标准法兰接口，能够直接对接同压力等级的工艺管道，减少现场配管时的转接件数量。4英寸口径兼顾中等流量输送与管道阻力控制，ANSI 150lb等级则对应常见低压工艺管线的连接要求。泵体下部承担介质进出和转子工作区域，上部通过连接段与驱动部件衔接，动力传递路径短，结构层次清晰。立式框架不仅承担支撑作用，也为检修时拆分泵头、联轴器或驱动部件提供定位基准，避免拆装后同轴度偏差过大。

　　设计上，底板和两侧立板构成主要承力骨架，泵体、驱动件和中间支撑均围绕中心线布置，有利于将载荷传递到基础安装面。法兰端面需要保留足够的螺栓操作空间，管道连接后还应避免额外弯矩直接作用于泵口，因此在整机布置时，进出口附近应预留阀门、软接头和支吊架位置。凸轮泵转子与泵腔之间的间隙直接影响容积效率和磨损寿命，建模时需要重点体现转子轮廓、泵腔内壁、端盖密封面以及轴系支撑关系，不能只按外形堆叠。

　　外形边界方面，机组高度由驱动部件、中间传动段和泵体叠加决定，平面尺寸则主要受底板宽度、法兰外伸长度和检修空间控制。安装时底部基础应保持平整，地脚位置需与底板孔位对应；设备周围应留出转子端盖拆卸、轴封检查和管道螺栓紧固的操作距离。若用于高黏度介质，管路应尽量减少急弯和死角，泵入口侧保持顺畅供料，出口侧设置必要的安全旁路。该三维结构可用于泵机组方案评审、管路干涉检查、维护空间校核以及成套设备布局参考，帮助设计人员在项目前期确认安装边界、接口方向和部件装配关系。
