立式单螺杆输送泵三维结构设计

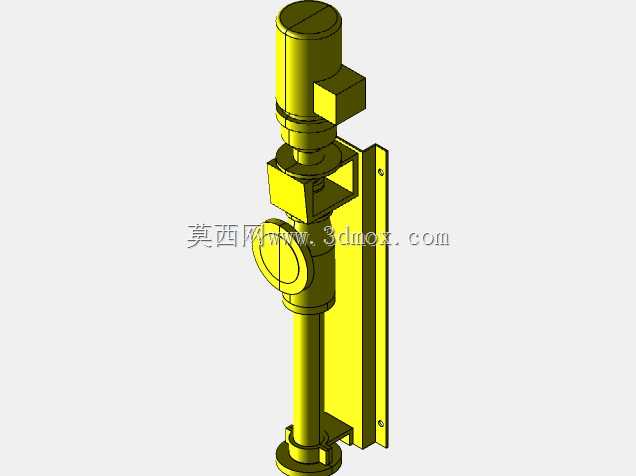

　　该套三维结构围绕立式单螺杆输送泵展开，泵体采用竖直长轴布置，上部集成驱动电机与减速连接段，中部设置侧向圆形检修与管路接口，下部沿泵筒延伸至吸入端，背部配置通长安装立板，整体适合在场地平面受限、需要垂直取液或沿罐壁、槽边固定的工况中使用。这类结构常见于化工加料、污水处理药剂投加、食品粘稠介质输送以及小型工艺循环系统，能够在较小占地内完成低脉动、稳定流量的流体输送。

　　从功能划分看，模型将驱动、传动、泵腔、支撑和管路连接关系完整表达。顶部圆柱电机通过联轴器与下方螺杆转子相连，中间过渡段承担扭矩传递与轴向定位；侧向圆形接口对应排出或检修位置，泵筒内部为螺杆与衬套配合区域，介质沿轴向被连续推送。背部立板不是简单装饰件，而是承担整机弯矩的关键安装边界，板上预留紧固孔位，可与墙面、设备框架或槽体支座连接；底部也保留支承与吸入接口位置，便于现场配管时校核垂直高度和水平间距。

　　建模时需要重点控制几个结构关系。其一，电机外径、减速段外径与泵筒直径逐级变化，同轴度直接影响转子运转，因此各段轴线应在装配中保持统一基准。其二，侧向接口与主泵筒相交处存在异形相贯区域，若用于后续出图或加工，应保证法兰面、接口中心线和泵筒轴线的空间尺寸闭合。其三，背部立板与泵体之间通过夹块、筋板和紧固件形成多点约束，安装孔不能只按外观摆放，需结合泵体满载时的倾覆力矩判断孔距与板厚是否合理。

　　外形边界方面，整机高度明显大于横向宽度，选型布置时应优先核对顶部驱动部件的检修空间，避免电机上方没有拆装余量；侧向管路接入后还要预留阀门、弯头和维护手轮的操作范围。泵体靠近墙面安装时，立板背面与基础面应贴合，长向孔位可吸收一定安装误差，但泵筒下端不得与槽底或管路支架发生干涉。对于粘稠介质工况，吸入端应尽量降低液位差，减少入口阻力；对于含微小颗粒的介质，则需在结构复核时关注衬套磨损区和转子端部间隙。

　　该模型的价值在于把立式泵的外部装配关系表达得较直观：驱动单元、泵筒、侧接口、安装板和底部支承均有明确形体，结构工程师可在此基础上核对管口方位、基础尺寸、维护空间和传动链布局，也可作为同类螺杆泵方案设计、设备布置校核与三维选型沟通的参考。
