三孔铰接式连接支座工程图纸

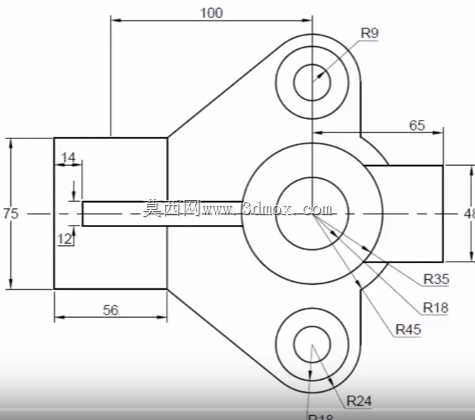

　　该构件属于典型的三孔铰接式连接支座，在轻工输送线、小型工装夹具、通讯设备外围安装支架以及手动调节机构中较为常见，主要承担相邻部件之间的铰接定位、载荷传递与角度限位作用。从图纸表达的结构来看，零件整体采用薄板轮廓加工思路，主体由中部大直径同轴孔组、上下两处小直径同轴孔组以及左侧矩形伸出连接段构成，三处孔位呈三角分布，这种布局能够在有限板面内同时获得两个铰接回转点和一个主承载枢轴点，装配后可实现连杆类部件的多点联动，避免单孔连接时出现的侧向翻转与受力偏载问题。

　　中部大孔外轮廓由R45、R35、R18三段圆弧顺滑过渡，圆弧之间通过直线切边衔接，既消除了尖角处的应力集中，也让板件在受拉、受扭工况下的力流传递更加平顺；上下两个小孔的外圆包络半径为R24，孔自身半径R9，小孔中心与中部主孔中心的竖直连线构成构件的主对称轴线，左侧伸出段宽度方向标注14与12两个尺寸，对应伸出端的台阶厚度或槽口宽度，56的长度尺寸限定了左侧连接段从主孔中心到端面的安装距离，100的总长度尺寸覆盖上下小孔外侧的整体边界，右侧65的尺寸则标注主孔中心到右侧圆弧外缘的水平距离，整套尺寸链完整约束了零件的外轮廓与孔位相对位置，加工时可直接依据二维图进行划线、冲孔或激光切割。

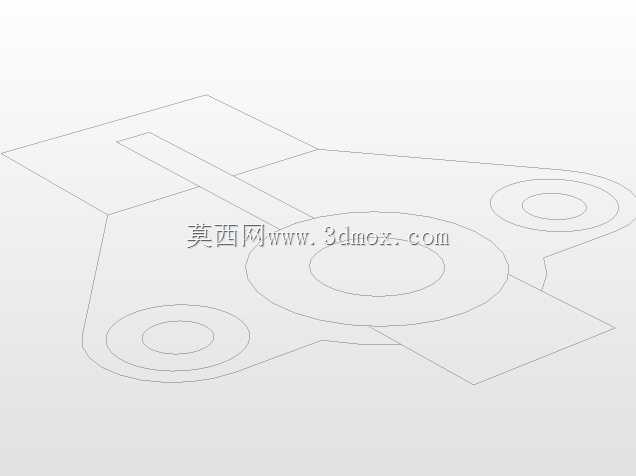

　　实际选型应用中，这类支座常作为调节连杆的中间铰接板使用：中部大孔穿入主设备的固定枢轴，上下两个小孔分别连接两根联动拉杆，左侧矩形段则可嵌入配套滑块或卡槽内，随拉杆摆动实现小幅位置调整；在通讯户外机柜的内部走线架支撑场景中，该件也可作为转角铰接吊板，通过三处孔位分别固定吊杆、锁扣与限位拉簧，薄板形态占用空间小，安装后不会与周边线缆、机柜钣金发生干涉。建模过程中需优先锁定三处孔的中心坐标，先绘制对称中心线，再依次叠加各段圆弧与直线轮廓，保证相切约束完全定义，避免后续展开或数控编程时出现轮廓开口；孔位与外圆的同轴度、相邻孔中心距公差需结合铰接销的配合等级设定，通常小孔选用间隙配合便于装配拆装，中部主孔根据承载需求可选过渡配合以减少枢轴运转时的旷量。零件左侧伸出段的矩形边界在装配时会嵌入对应构件的槽口内，因此其宽度尺寸需要和槽口宽度匹配，预留合理的滑动间隙，保证铰接摆动过程中无卡滞。
