四角安装位法兰式泵端连接盖板

　　这款带四组安装耳的圆形盖板类零件，在小型流体输送、桌面级散热模组以及通讯基站配套的小型动力单元里十分常见，很多现场做管路对接、电机端盖改装的工程师在测绘旧件时，最先接触到的就是这类轮廓。整个零件的外轮廓没有采用生硬的直角矩形，四个角位的安装凸耳通过大半径圆弧和中间的环形主体顺滑过渡，既避免了板材铣削或者冲压成型时转角处的应力集中，也让零件在受振动载荷时不会在耳板和主体的衔接位置萌生裂纹。

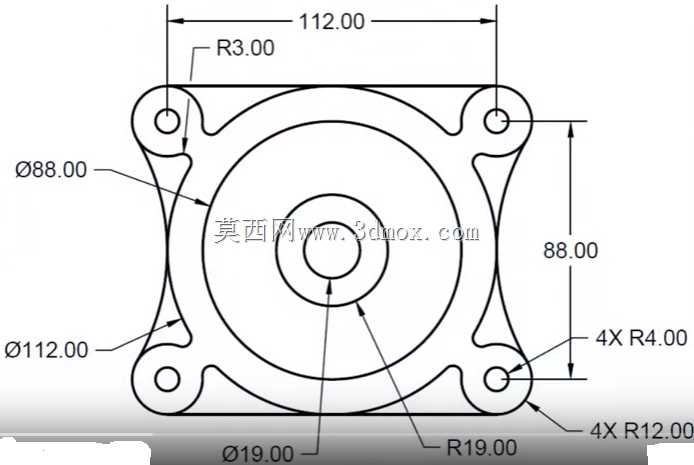

　　从安装边界来看，四个安装孔的中心横向跨距为112mm，纵向跨距为88mm，这个孔位尺寸可以直接适配市面主流的80系列微型风机、小型离心泵的端侧安装位，不需要额外加装转接垫板。四个角的安装凸耳做了双层圆弧过渡：凸耳和主体衔接位置采用R12的外切圆弧，凸耳自身的外缘轮廓用R4的圆角修边，安装孔的内孔倒角圆角为R3，所有锐边全部做圆弧处理，不管是钣金冲压还是塑料注塑成型，都能让材料在模腔内流动更顺畅，不会出现尖角缺料、应力发白的缺陷。

　　零件主体的环形工作面设置了两道同轴的环形定位止口，外圈止口直径为112mm，内侧配合止口直径为88mm，装配时大直径止口先和对接壳体的沉孔做初定位，小直径止口再嵌入配合件的定位槽，两层止口的配合可以抵消装配时的径向窜动，哪怕连接螺栓存在小幅的孔位间隙，也能保证两端对接的回转件同轴度控制在允许公差范围内。

　　实际选型使用时，这类盖板常作为小型水泵的前端密封压盖、轴流风机的安装固定法兰，或是通讯设备内置散热模块的转接支架：四个耳板上的通孔用来穿装固定螺栓，把整个组件锁紧在设备机架上，中间的环形区域既可以留出轴件穿过的避让空间，也能贴合密封垫片实现端面静密封。设计时把安装孔完全外伸到主体环形轮廓之外，螺栓锁紧操作时扳手不会和中间的主体结构发生干涉，现场装配不用提前预留超大的操作空间，在密集排布的通讯机柜内部、狭小的设备腔体内安装维护都很方便。轮廓的顺滑过渡也减少了零件运转时的风阻，当它作为风扇端盖使用时，边角不会产生额外的紊流噪音，整机运行的平顺性也能得到提升。
