通讯设备异形安装连接板二维工程图

　　这块异形安装连接板多用于通讯终端内部的功能模块固定场景，在手持通讯设备、便携检测终端以及小型通讯外设里，承担分隔内部腔体、承托PCB组件、定位外接接口的作用，板件不需要承受大载荷，核心要求是孔位对位精准、轮廓和周边壳体不发生干涉，同时在有限的设备内部空间里留出足够的走线与元件避让区域。

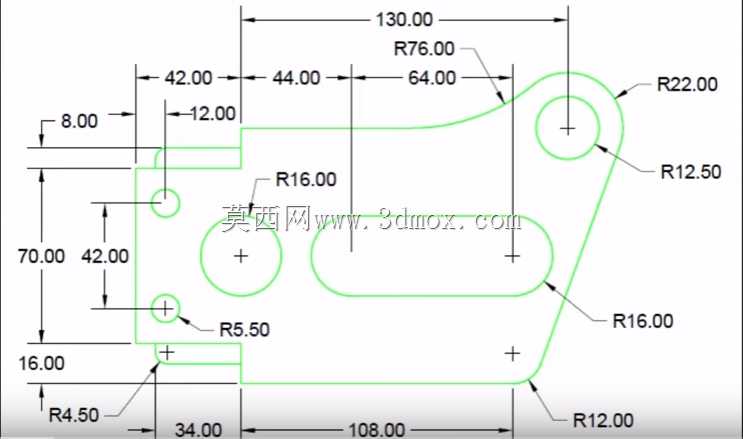

　　从整体外轮廓来看，板件总长控制在130mm，左侧直边段的布局从左到右依次预留8mm边距、42mm安装区间，再向右延伸44mm、64mm两段定位区间，所有横向尺寸都以左侧基准边作为标注起点，加工时可以直接以直边定位打表，不需要额外做二次找正，大幅降低钣金下料或者线切割加工的装夹难度。板件右侧采用大圆弧过渡的异形轮廓，顶部外圆弧半径R76，端部铰接孔外圆R22，孔周边的补强圆弧R12.5，底部两处过渡圆弧分别为R16和R12，所有圆弧衔接处都做相切约束，不存在尖角应力集中点，既避免板件边缘刮伤内部线束，也让冲压下料时模具刀口受力更均匀，减少崩刃风险。

　　板上的孔位布局完全围绕实际装配需求设置：左侧竖边区域上下分布两个小孔，竖向定位尺寸分别为42mm和16mm，小孔周边的过渡圆角分别为R5.5和R4.5，这两个孔用来把整个连接板锁附在设备内侧的塑料壳体凸台上；板身中部靠左设置一个R16的大圆孔，用来穿过通讯模块的同轴连接器或者调节旋钮；中部偏右是一个长圆形腰型槽，槽端圆弧R16，这个槽属于可调安装位，装配时可以小幅调整PCB板的前后位置，抵消壳体注塑产生的尺寸公差；右上角的R22圆孔是整个板件的铰接点位，用来穿过转轴让连接板可以小角度翻开，方便后期检修内部元件时不用完全拆下整个板件。

　　设计时没有采用规则矩形板的方案，而是把右侧轮廓顺着设备外壳的内壁曲面做随形设计，在保证安装强度的前提下尽可能切除多余材料，既控制板件整体重量，也给周边的电池、天线模组让出避让空间。所有孔位的中心十字线都在工程图里明确标出，公差配合上，固定安装孔采用小间隙配合，铰接孔和转轴采用过渡配合，腰型槽的长度方向预留了足够的调整余量，整套图纸的尺寸链从左侧基准边一路传递到右侧铰接孔，没有封闭的冗余尺寸，加工和检验环节都可以直接对照标注逐项测量，不会出现尺寸矛盾。这类板件量产时一般采用1.5到2mm厚的冷轧钢板冲压成型，表面做喷塑绝缘处理，也可以根据轻量化需求改用铝合金板材铣切加工，适配不同档次通讯设备的装配要求。
