方形圆角法兰安装板二维工程图纸

　　这块方形圆角安装法兰板在自动化产线、通讯设备机架、小型动力装置端盖连接以及通用机械箱体接口部位使用频率很高，实际装配中主要承担两件配合部件之间的定位、紧固与载荷传递作用，板体四周预留的四个通孔用于穿装螺栓，将板件固定在机架、电机端盖或者泵体接口面上，中间异形轮廓与中心圆孔则对应传动轴、接线端子或者管路的穿过与避让需求，避免装配时出现运动干涉。

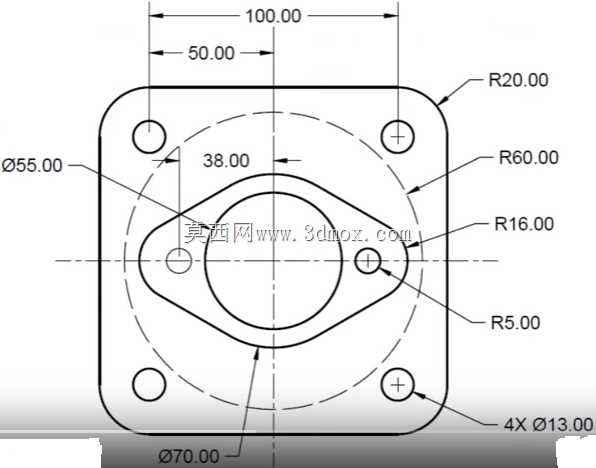

　　从结构设计逻辑来看，整体外轮廓采用100毫米见方的方形布局，四个角做R20圆角过渡，既消除了尖角处的应力集中，也方便钣金下料、铣削加工时走刀，同时在狭小安装空间内不会刮伤装配人员线缆。四角安装孔中心距横向、纵向均为50毫米，孔直径为13毫米，适配M12规格的紧固螺栓，孔位分布对称，装配时无需区分方向，现场安装容错率较高。

　　板体中心设置直径55毫米的基准圆孔，作为轴类零件穿过或者定位凸台配合的核心边界；中心外围布置R60的虚线参考圆，用于校核四个安装孔的分布范围，也为加工时打表找正提供基准。中间异形连接轮廓由三段圆弧顺滑拼接而成，两侧R16圆弧与上下R5圆弧相切过渡，轮廓左右方向的定位尺寸38毫米明确了异形凸台相对中心轴线的偏移关系，这种非圆轮廓通常用于配合异形密封垫、定位止口或者专用卡箍，防止连接件工作时发生周向转动。

　　建模与出图过程中，先以中心十字线为基准绘制外方轮廓，倒圆角后阵列生成四角安装孔，再依据给定半径与定位尺寸绘制中间异形型腔，所有圆弧连接位置需保证相切约束，避免加工后轮廓出现折点。工程图中虚线圆代表被遮挡或者参考的装配边界，实线为实际加工轮廓，尺寸标注从中心基准向外逐层标注，加工人员可直接按图完成铣削、钻孔工序。安装边界方面，板件四角圆角半径20毫米，外接方形总尺寸100毫米，选型时只要安装面预留不小于105毫米见方的平整区域，即可保证螺栓扳手空间与板件贴合，四个通孔对称布置也让该板能够适配多种同孔距的标准接口，在通讯终端固定座、小型减速器输入端连接板、设备检修口盖板等场景中都能直接复用。
