多工位铰接式联动安装支座结构

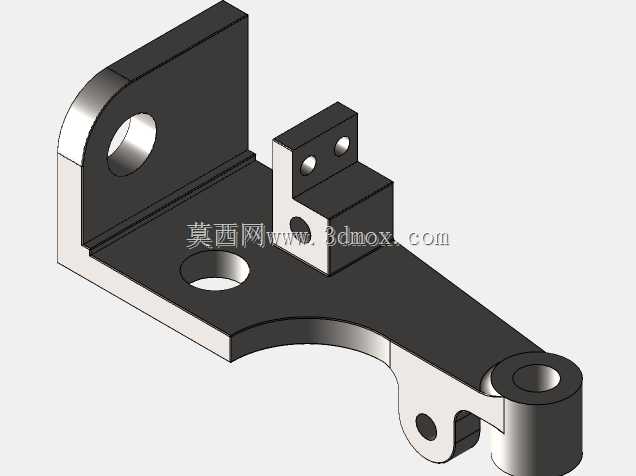

　　该构件属于设备传动与定位系统里的复合式连接支座，整体将立板支撑、平面承载、末端铰接三个功能区段整合在同一钣金/机加工主体上，在轻工装配线、小型工装夹具、通讯外设固定架以及非标自动化工位里都能见到这类结构的应用。从布局上看，左侧竖直立板开设大直径通孔，孔口做了加厚翻边处理，既可以穿入转轴作为摆动支点，也能穿过锁紧螺栓完成与机架立面的贴合固定；立板与底部承载板采用直角折弯过渡，转角处保留连续实体壁厚，避免交变载荷下在折弯根部产生应力集中。底部平板沿长度方向依次布置不同孔径的安装位，中部圆孔用于穿装定位销或者紧固螺钉，靠近右端的弧形收窄段把板件轮廓从宽幅支撑过渡到窄条摆臂，在保证抗弯截面模量的前提下削减了多余材料，降低构件整体自重。

　　右端卷制出同轴圆筒铰接孔，孔壁预留足够配合厚度，可与配套销轴形成转动副，工作时该端能够绕销轴小角度摆动，用来补偿装配公差、吸收联动过程中的微小位移，也可作为连杆机构的从动摆臂端点。平板上方叠加的小块凸台属于独立安装接口，台面上加工两个小孔、侧面开设一个横向通孔，用来固定微型传感器、限位挡片或者小型电气元件，凸台与底板之间通过实体块连为一体，不会因为外接元件的频繁插拔出现连接松动。实际选型布置时，需要先确认左侧立板到右端铰接孔的中心距，这个尺寸直接决定联动机构的摆臂行程；竖直立板的高度决定上部转轴的安装标高，底部平板的宽度要和机架安装面的预留空间匹配，右端圆筒的外径、内径以及轴向宽度要和配对销轴、衬套的尺寸链对齐。

　　凸台位置避开了底板主受力路径，外接元件的载荷不会传递到铰接转动区域，各个安装孔的孔边都预留了螺栓扳手空间，装配时不用额外避让周边管线。轮廓上的圆弧过渡除了减重，还能避免板件尖角在设备维护时刮擦线缆，铰接端旁侧的小工艺孔可用于穿装限位卡簧或者接入回位弹簧，让支座在完成静态支撑的同时，兼顾摆动联动、元件挂载、位置锁定多重作用，整套结构没有复杂曲面，常规铣削或者钣金折弯后二次机加工即可成型，适合小批量非标设备配套使用。
