摩托车螺旋弹簧液压阻尼减震器结构

　　该结构面向两轮摩托车后悬架的承载与隔振需求，核心作用是在车轮经过坑洼、接缝、碎石路面时，把路面传入车架的冲击能量转化为弹簧弹性势能与阻尼油液的热能耗散，避免冲击直接传递至座椅与车架，同时抑制弹簧压缩回弹过程中的反复振荡，保证轮胎贴地性与行驶姿态稳定。

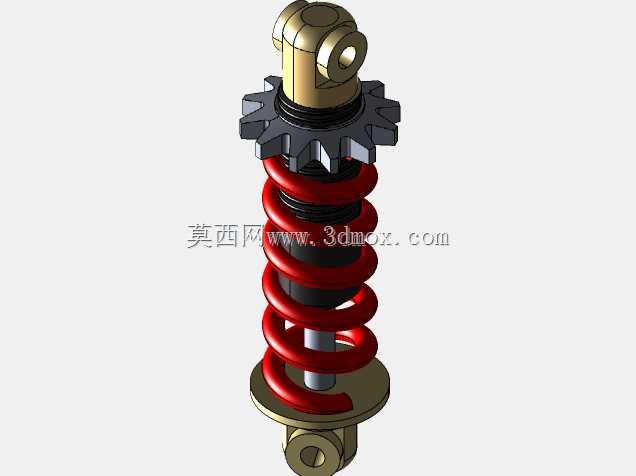

　　从装配边界看，上下两端均采用带通孔的吊耳铰接结构，上端连接车架后摇架安装位，下端连接后摇臂或后轮轴附近支座，铰接轴线平行于后轮轴，工作过程中可随悬架跳动产生小角度摆动，避免硬连接带来的附加弯矩。中部导向杆沿减震器轴向布置，外部套装圆柱螺旋压缩弹簧，弹簧上下端面分别贴合上弹簧座与下弹簧托盘；上弹簧座外侧集成齿状调节环，通过旋转齿环可改变弹簧预压量，进而调整悬架初始硬度与车辆承载后的下沉量，适配单人骑行、双人负载或不同路面风格的调校需求。

　　结构设计上，弹簧承担主要静载与冲击承载，圈数、线径、中径依据整车整备质量、后轴载荷分配及目标偏频选取，保证空载与满载状态下弹簧均处于线性工作区间，避免并圈冲击。阻尼部分藏于弹簧内侧的筒身内，活塞杆表面需保证高光洁度与耐磨涂层，配合油封实现油液密封，活塞上布置压缩与复原两组阀系，压缩行程提供相对较小阻尼以柔和吸收冲击，复原行程提供较大阻尼拉住弹簧，防止回弹过快导致车轮离地。上端吊耳与筒身、下端吊耳与储油筒之间均采用同轴布局，保证加载力线沿活塞杆轴线传递，减少侧向力造成的油封偏磨。

　　外形尺寸方面，整体为细长立式结构，径向最大轮廓为弹簧外径，上端调节齿环外径略大于弹簧圈，安装时需预留齿环旋转操作空间以及弹簧压缩后的径向避让间隙；轴向长度需匹配悬架全行程，在车轮最大上跳时减震器压缩至极限位置仍保留机械止动余量，车轮最大下落时减震器拉伸至最长位置不得超出活塞杆有效伸出长度，防止拉脱。该类减震结构也可拓展应用于电动自行车、全地形车及小型工业移动设备的悬架缓冲场景，建模时需重点保证弹簧节距、阻尼筒同轴度、吊耳孔位与调节齿的啮合关系，便于后续进行运动干涉检查与悬架刚度匹配校核。
