双头开口17毫米扳手实体结构

　　该扳手结构面向常规机械装配、设备检修和产线维护场景，两端均采用开口式扳口，可对17毫米规格的六角螺栓或螺母施加扭矩。开口形式适合在紧固件端部或螺杆贯通位置侧向卡入，尤其适用于管路附近、薄板支架、浅腔安装面以及扳手回转空间受限的位置。与套筒类工具相比，它不需要从螺栓轴向完全套入，能够快速对位并完成反复松紧操作；在临时拆装、工位调整和现场维修中，这种结构能减少工具切换时间。

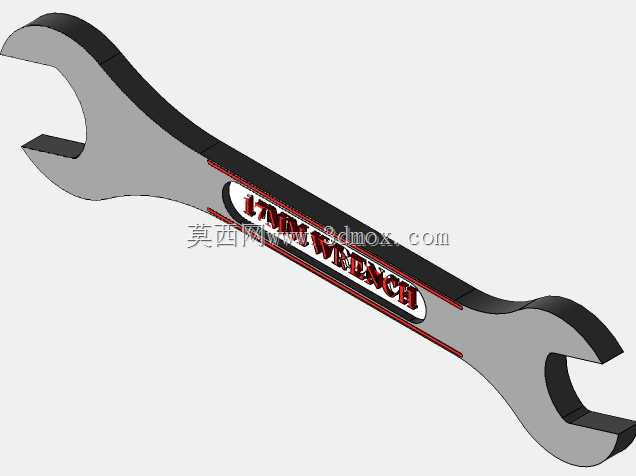

　　模型主体采用长条形扁平手柄，两端扳口沿手柄方向延伸，整体轮廓符合手动扳手的受力路径。扳口内侧保留两个平行夹持面，用于与六角紧固件的相邻侧面接触，受力时依靠面接触传递扭矩，降低棱角打滑风险。手柄中部设置加宽、加厚的承载区域，使扭转力矩从扳口向握持段传递时更加连续；两端开口方向与杆身形成稳定角度，便于操作者在不同姿态下找到施力空间。

　　从设计思路看，该结构重点平衡了夹持可靠性、操作空间和手部握持强度。扳口根部采用圆弧过渡，可避免开口根部在大扭矩下形成尖锐应力集中；手柄边缘做连续轮廓处理，既有利于锻造成型，也能改善握持时的受力分布。杆身表面的标识区域用于显示规格信息，实际产品中可通过激光刻字、滚压标识或色标区分不同尺寸，防止工位上混用相近规格工具。

　　外形边界方面，双头扳手属于细长型手动工具，长度方向决定杠杆力臂，扳口宽度决定接近紧固件所需的侧向空间，厚度方向则影响其能否进入狭窄缝隙。建模时需要关注扳口开口尺寸、喉部深度、头部外圆轮廓以及手柄截面厚度之间的关系：开口过小无法卡入螺母，喉部过浅会导致夹持不稳定，头部过大则会在相邻零件密集区域发生干涉。手柄宽度不宜无限制增加，否则在贴近设备侧板、管夹或支架时容易碰擦；厚度也需兼顾强度与入口空间，过厚会降低在窄缝中的可达性。

　　在实际使用中，这类扳手通常用于普通拧紧和拆卸，不适合替代加长力臂进行冲击加载。若用于较高扭矩工况，应保证扳口与紧固件完全贴合，避免仅接触螺母棱角；操作时拉动方向尽量垂直于手柄，使载荷均匀分布在夹持面上。三维结构可用于工具展示、装配培训、维修手册示意以及工装工位布局检查，也可在虚拟维修场景中验证工具与设备外壳、管路、螺栓间距之间的操作干涉。
