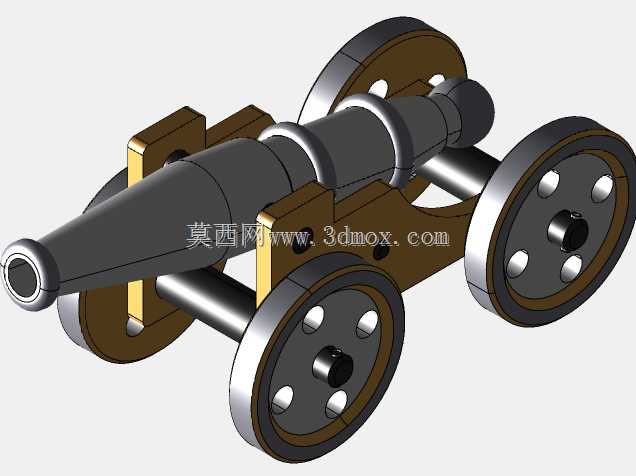

复古轮式古火炮机械结构三维造型

　　这套轮式古火炮造型以早期身管火器与拖行炮架为原型展开结构还原，整体由锥形炮身、多段加强箍、双侧炮耳支承、轮轴组件和四轮行走架组成，常用于历史装备展示、文创摆件开发、科普教具制作以及游戏影视道具的前期结构验证。炮管部分采用前细后粗的渐扩锥形轮廓，外壁分段设置环形加强箍，既呼应古代铸炮为承受膛压而加厚尾段的工艺逻辑，也让长条形身管在视觉上形成清晰的层级节奏；炮尾保留圆润堵头形态，中段通过两侧炮耳搭放在立式支承板上，耳轴与支承孔同轴布置，使炮身在架体上具备俯仰转动的几何基础。行走部分采用前后两对辐条式轮组，轮体由外圈轮缘、带孔辐板和中心轮毂构成，轮毂穿入通长轮轴，轴端用限位件约束轴向窜动；轮缘与辐板做分色处理，

　　便于在装配评审中快速区分外露耐磨面与内部支撑结构。炮架主体为两片对称立式侧板，侧板上开设炮耳支承位、轮轴穿过孔和横向连杆安装孔，前后方向用两根横向圆杆拉结，形成稳定的框形承载结构；侧板顶部的凸起挡边可在炮身仰俯时充当机械限位，避免转动角度超出预设范围。从安装边界看，四轮着地后整体重心落在前后轮轴之间，炮身轴线高度由耳轴孔位直接决定，侧板间距需略大于炮尾最大外径，保证炮身后坐与俯仰动作不与架体发生干涉；轮轴两端伸出轮毂的长度要满足开口销或端盖安装空间，辐板上的减重孔沿圆周均布，兼顾造型辨识度与转动件的轻量化思路。建模时先以旋转特征生成炮管内腔与外轮廓，再用拉伸和切除完成炮架侧板，轮组通过圆周阵列复制辐孔后装配到对应轴段，各配合面保留合理间隙，既方便爆炸视图拆解展示，也能为后续3D打印分件、数控加工或比例缩放提供清晰的结构参照。
