四缸发动机排气歧管歧管总成结构

　　排气歧管位于发动机排气侧，是连接气缸盖排气口与下游排气系统的关键受热部件，其核心任务是将各缸排出的高温脉冲废气有序汇集，并输送至涡轮增压器、催化转化器或排气总管。该类零件广泛应用于乘用车、商用车、工程机械及发电机组的内燃机中，工作环境长期处于高温、热冲击、振动和排气脉冲交变载荷之下，因此结构设计既要保证气流顺畅，也要兼顾热膨胀补偿、安装刚度和密封可靠性。

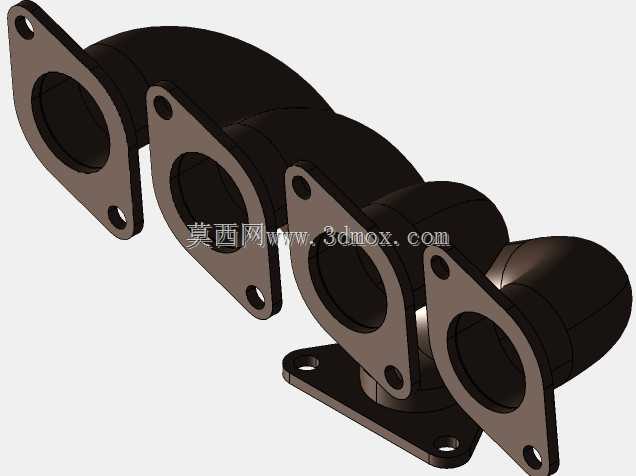

　　从结构形式看，该模型呈现四缸排气歧管的典型布置：四个进气法兰分别对应气缸盖上的排气通道，法兰面开设螺栓孔，用于与缸盖形成压紧密封；各支路由弯曲流道逐步汇合，形成连续的排气通道，末端再通过底部或侧部安装结构与下游排气部件对接。法兰轮廓采用近似菱形或带耳板的造型，孔位分布在流道口周围，可使螺栓压紧力更均匀地作用于密封面，降低局部翘曲和漏气风险。

　　流道设计是歧管性能的重点。弯曲段需要在有限的发动机舱空间内完成转向与汇流，同时尽量避免截面突变、急弯和死角，以减小排气阻力和流动损失。各缸支路长度、曲率和汇合位置会影响脉冲干扰、扫气效果及增压器响应；在自然吸气机型中，更关注各缸排气背压一致性，在增压机型中，则还要考虑废气能量向涡轮端的有效传递。模型中支路呈顺序排列并逐渐汇合，能够直观体现多缸机排气支管从独立通道到集中出口的空间走向。

　　受热后的热膨胀不可忽视。发动机从冷态到全负荷工作时，歧管温度变化显著，弯管和支管会产生热伸长。若结构约束过强，法兰与焊缝区域容易形成热应力，长期循环后可能出现裂纹。设计时通常利用弯管自身柔性、合理的支架位置以及法兰连接约束来吸收变形；安装支架则承担定位和抗振作用，但不能完全限制歧管自由膨胀。底部支架与缸体或整车附件的连接边界，需要在装配时保留可靠的贴合面和紧固件空间。

　　安装边界方面，进气法兰密封面必须与缸盖排气面匹配，流道口应与缸盖气道对齐，避免台阶造成局部湍流；螺栓孔位置、孔径和法兰厚度需满足压紧力要求，密封面平面度也直接影响垫片寿命。出口端则需与增压器涡壳或前排气管接口对中，周边预留拆装工具空间，避免与隔热罩、线束、冷却管路发生干涉。由于歧管邻近舱内其他部件，外形包络在设计早期就需要结合发动机横置或纵置布局、悬架跳动和维修空间共同校核。

　　建模时应重点还原法兰厚度、流道中心线、弯管曲率、汇合段过渡以及安装孔位。对于后续工程分析，可基于该结构抽取内部流场进行背压和均匀性评估，也可施加温度场和螺栓预紧力进行热机械疲劳校核。铸件还需考虑壁厚均匀性和拔模方向，焊接管件则需关注支管相贯处的过渡与焊缝可达性。整体而言，该模型清晰表达了多缸排气歧管从缸盖接口、支路弯管到汇流出口的完整结构逻辑，适合用于排气系统布置、结构教学、干涉检查和概念设计评审。
