皮带轮支承传动总成结构设计

　　这套带轮支承结构在中小功率传动场景里十分常见，常见于轻工输送线、小型风机驱动端、实验台动力输出段以及台式加工设备的动力传递工位，核心作用是把旋转动力通过皮带摩擦副完成扭矩传递，同时依靠两侧立式支承板约束转轴径向跳动，保证带轮回转过程中轮槽与皮带始终保持正确啮合位置，避免皮带跑偏、异常磨损和运转振动超差。

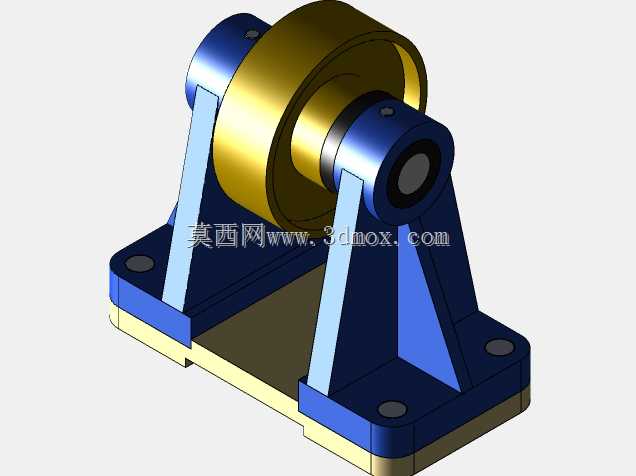

　　从结构组成来看，总成包含底部一体式安装底座、两块对称布置的立式支承立板、内置回转支承的轴套段、外置金色带轮主体以及轴端限位结构。底座采用带圆角的矩形板式结构，四个角位预留沉头安装孔，安装时可直接穿过螺栓固定在设备机架台面或者预埋安装基面上，底座底面为整面贴合结构，不需要额外加工复杂定位槽，对安装基面的平面度要求适中，普通铣削加工的机架台面即可满足装配要求。两块支承立板采用斜撑加强构型，立板侧面延伸出三角加强筋与底座上表面连为一体，相比纯直板支承，这种带斜筋的结构能大幅抵消皮带张紧时产生的侧向倾覆力矩，避免立板在长期张紧力作用下出现外张变形。

　　设计过程中首先要确定的是带轮的中心高尺寸，中心高需要匹配配套驱动电机的输出轴高度，保证电机轴端带轮和本总成带轮的轮槽中心面处于同一平面，两轴平行度误差需要控制在工程允许范围内，否则皮带运转时会出现单侧偏磨。带轮的轮槽尺寸按照所选三角带的型号匹配，槽面粗糙度和槽角公差直接影响皮带的接触面积，过松会导致传动打滑丢转，过紧则会大幅增加轴承受力、降低皮带使用寿命。两侧支承内部的轴承位采用同轴设计，装配时两孔的同轴度需要重点管控，若同轴度超差，转轴回转时会出现卡滞、轴承温升过高的问题。

　　安装边界方面，底座的安装孔间距按照通用机架的安装孔位预留，外围轮廓不会超出底座投影范围过多，带轮的最大外径处和两侧立板之间留有足够的皮带装卸空间，更换皮带时不需要拆解整个支承总成，只需松开电机张紧结构即可脱出旧皮带。轴端的限位台阶可以约束带轮的轴向窜动，避免带轮在运转过程中沿转轴方向滑移。整体结构没有复杂的异形曲面，所有支承件都可以采用板材焊接后整体镗孔或者铸件一次成型的工艺加工，制造成本可控，维护时仅需定期向轴承位补充润滑脂、检查皮带张紧度即可，日常运维难度很低，适合长期连续运转的固定工位传动使用。
