Keppe电机带驱动控制板三维结构模型

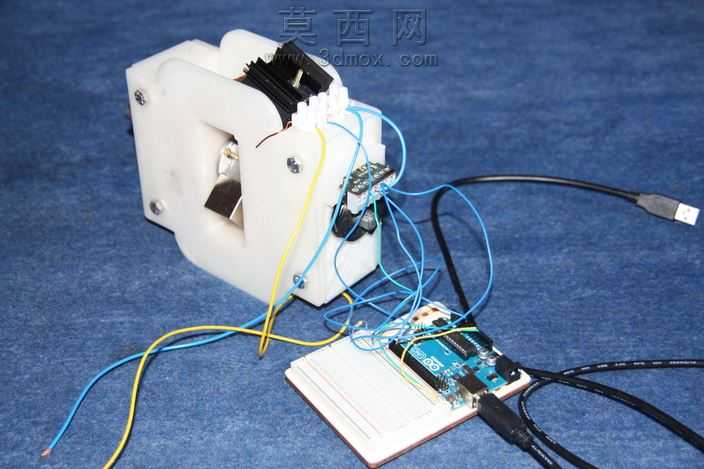

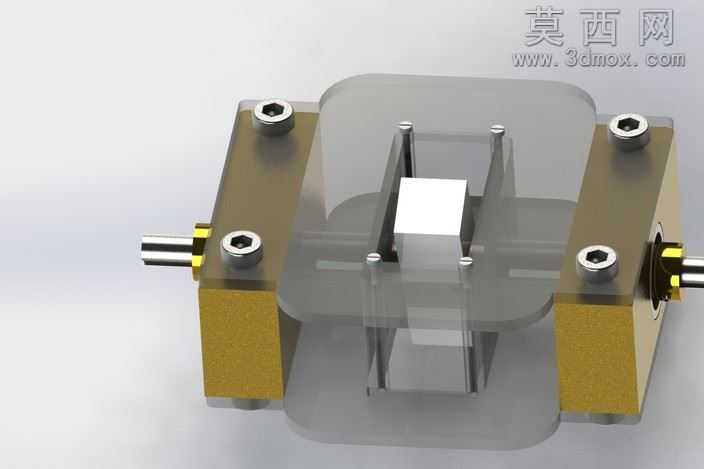

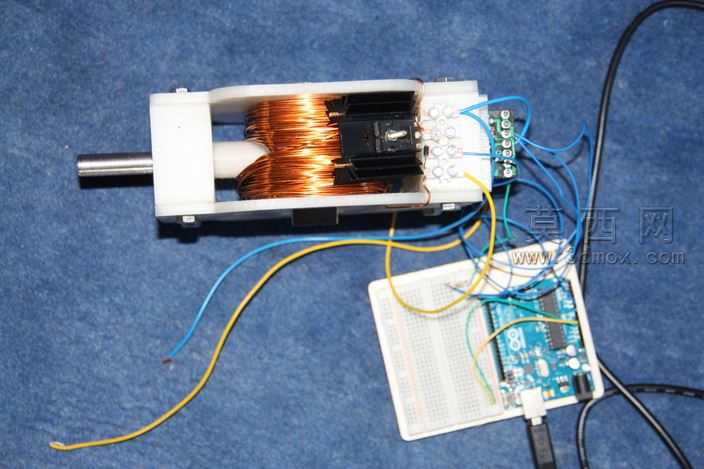

本模型完整还原Keppe电机及其配套驱动控制板的全部结构细节，建模过程中严格遵循实物的尺寸比例与装配逻辑，对电机本体的定子壳体、转子磁体、两组独立励磁线圈、接线端子、固定紧固件等部件进行了全参数化建模，同时完整复刻了配套Arduino类驱动控制板的PCB基板、主控芯片、接口排针、USB通讯接口、外接导线等附属结构，所有部件的装配约束完全匹配实物实际组装关系，可清晰呈现电机与驱动板的接线连接逻辑。建模时针对电机内部的钕铁硼磁体安装位、线圈绕制空间、转子转动间隙都做了精准的尺寸还原，壳体上的安装孔位、固定螺丝的沉头结构、导线引出的走线槽都按照实物结构逐一绘制，驱动板上的电子元件布局、焊点位置、接口朝向也完全参照实物搭建。材质渲染阶段，为白色塑料电机壳体赋予哑光ABS塑料材质，为漆包线圈赋予绝缘漆包裹的铜质材质，为钕铁硼磁体赋予镀镍金属材质，为PCB板赋予阻焊层绿油、丝印标识、焊盘锡面的分层材质，为外接导线赋予不同颜色的PVC绝缘外皮材质，为USB接口赋予金属屏蔽壳与塑料胶芯的组合材质，整体渲染效果贴近实物实拍质感。设计思路上完整保留该电机双线圈交替励磁、磁体反向排布的核心结构特征，清晰呈现转子与定子的相对位置关系、线圈与磁体的作用间隙，可直观展示该电机依靠开关电路切换线圈通电时序、利用磁体磁场相互作用实现转子连续旋转的结构原理，模型可直接用于电机原理演示、结构验证、相关驱动方案的配套设计参考，能够清晰展现该款特殊结构电机不同于传统直流电机的励磁布局特点，还原其高扭矩密度的结构设计逻辑。
