曲柄滑块式执行电动机传动机构三维设计

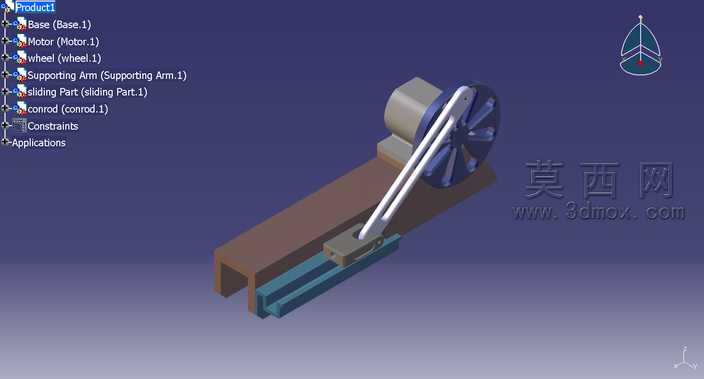

本作品为执行电动机配套的曲柄滑块传动机构三维建模成果，整体建模过程严格遵循机械设计规范，在三维建模环境中完成所有零部件的参数化搭建，确保各部件尺寸匹配度与装配合理性。建模阶段首先完成基座部件的构建，采用带滑槽的型材式结构设计，为整套机构提供稳定的安装基准，基座材质设定为工业常用的铸铁材质，渲染时赋予哑光深灰金属质感，还原真实铸件的表面肌理。其次完成驱动核心电动机的建模，还原电动机的圆柱形壳体、端盖、输出轴等典型结构，材质设置为机加工钢质壳体的银灰色金属质感，输出轴部位做高光处理体现加工精度。随后依次构建转轮、曲柄连杆、滑动块、支撑臂等传动部件：转轮采用辐板式轮体结构，与电动机输出轴同轴固定，建模时保证轮体与轴的同轴度公差符合装配要求；曲柄连杆为长条形杆件，两端分别与转轮偏心位置、滑动块铰接，建模时精准计算铰接点的位置尺寸，确保运动过程无干涉；滑动块嵌入基座的滑槽内，可沿滑槽做直线往复运动，材质设置为耐磨铜合金质感，与基座滑槽形成合理的运动副配合；支撑臂用于辅助约束连杆运动轨迹，提升机构运行稳定性。整套机构的装配过程严格按照实际机械装配逻辑完成，依次添加同轴约束、铰接约束、滑动约束等配合关系，完整还原曲柄滑块机构将电动机输出的旋转运动转换为滑块直线往复运动的功能逻辑。渲染阶段采用柔和的工业展示光源，对不同材质部件做区分化的光影处理，金属部件添加合理的环境反射效果，清晰展现各部件的结构轮廓与装配关系，整体模型结构完整，运动逻辑清晰，可用于执行电动机传动方案的结构展示、运动原理演示以及相关机械设计的参考使用，能够直观呈现旋转运动转直线运动的机械转换过程，各部件的连接关系、运动路径都通过三维建模完整还原，无结构错漏与装配干涉问题。
