双齿辊挤压破碎给料机组结构

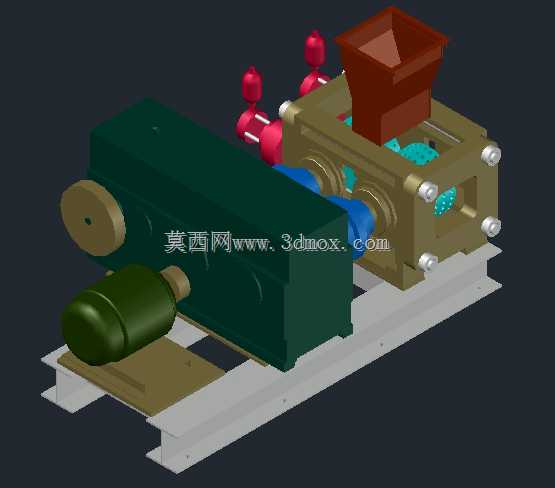

　　该套设备模型呈现的是典型双齿辊挤压破碎给料机组，整体由驱动电机、减速箱体、联轴器、破碎腔、进料斗、辊轴组件、张紧或调节机构以及共用底座构成，适合在矿山、建材、固废处理、煤炭筛分和中小型物料预处理线中完成块状物料的粗碎、中碎作业。现场布置时，物料由上方方形料斗连续落入两辊之间，齿辊通过相向旋转形成咬合与挤压作用，把较大块物料钳入辊缝，再依靠辊面齿形的剪切、劈裂和挤压完成破碎，成品从下部排出并接入输送或筛分设备。

　　从结构设计角度看，模型将动力端与工作端集中在同一焊接底座上，电机位于前侧低位，减速机紧邻布置，通过联轴器把扭矩传递至破碎辊轴。这样的布置缩短了传动链，减少了独立基础找正工作量，也便于检修时整体吊装。破碎腔外壳采用框板式结构，两侧轴承座通过螺栓固定在机架上，轴承座外侧保留端盖和紧固件位置，能够承受辊轴运转时的径向冲击载荷。上方料斗设计为扩口方形、下收矩形的形式，既增加进料缓冲容积，又能把物料导向两辊啮合区，避免偏料造成单侧过载。

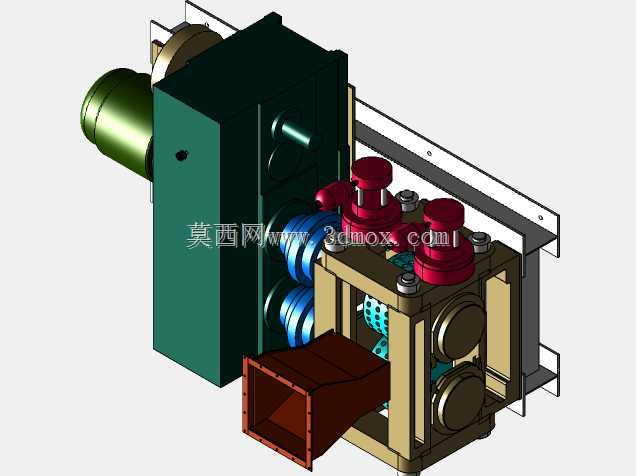

　　辊轴组件是设备的核心。模型中破碎腔内部可见带齿或带凸起的辊面结构，齿形布置应兼顾咬料能力和耐磨寿命；两辊中心距、辊缝大小直接决定出料粒度，选型时需要根据进料块度、处理量和成品粒径确定。腔侧红色手轮及螺杆机构可用于辊缝调节、压紧或检修定位，调节时应保证两侧同步，防止辊轴偏斜。蓝色连接件表现了联轴器或护罩区域，实际设计中需校核轴径、键连接、轴承寿命以及联轴器补偿量，尤其在破碎载荷波动较大时，应选择具备一定缓冲能力的传动元件。

　　安装边界方面，设备呈长条形卧式布局，长度方向需要预留电机检修、减速机注油和联轴器拆装空间；宽度方向应保证两侧手轮、轴承端盖和紧固螺栓能够操作；高度方向的重点是进料斗上方与给料设备的衔接，需留出落料高度和检修平台。底座下方应按照载荷分布设置地脚螺栓或减振支撑，进料端和出料端均需与上下游设备密封对接，防止粉尘外逸。管路、润滑点和安全防护罩在详细设计中不可省略，齿辊旋转区域必须设置防护，避免人员接触。

　　建模时可按功能拆分为机架、电机、减速机、联轴器、破碎箱体、辊轴、轴承座、料斗和调节机构等子装配，便于干涉检查和工程图输出。结构校核应关注机架焊接刚度、轴承座螺栓强度、辊轴疲劳安全系数以及齿轮或传动件在冲击载荷下的可靠性。该模型适合用于破碎线方案布置、设备结构学习、关键部件选型校核以及非标改进设计参考。
