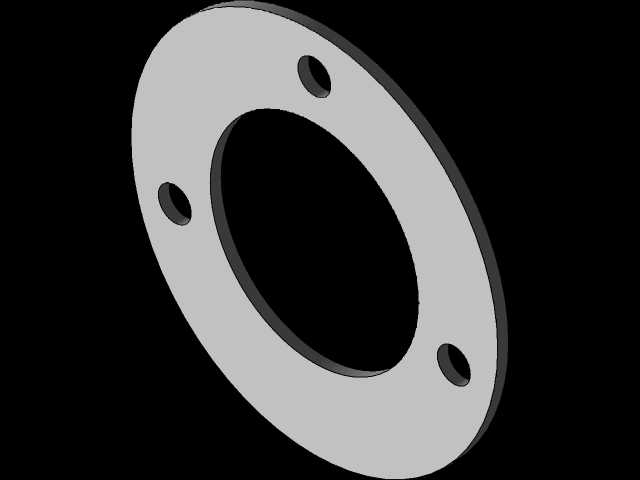

三孔定位环形同轴对齐工装

　　该环形对齐件主要用于轴系、壳体端盖、管道接口及小型模组装配时的同轴度校正场景，在通讯终端装配工位、精密检测夹具、自动化接驳工位中都能见到同类结构。零件整体呈扁平圆盘形态，中心开设大直径贯通孔，外周沿圆周方向均布三处沉孔，盘面一侧保留平直切边，既可以作为装配时的防呆定位边界，也能在狭小安装空间内避让相邻线束、凸台或紧固件。

　　从实际使用逻辑看，这类零件并不承担大载荷传动，而是作为安装基准件存在：中心孔用于穿过待对齐的轴套、筒状接头或定位柱，三处孔位对应安装面上的螺柱或销钉，装配时先将该件贴靠在基准端面，再通过周向微调让中心孔与待装零件的外圆保持均匀间隙，随后锁紧孔内紧固件，即可把两个存在错位风险的配合面约束在同一轴线上。平直切边在布局中并非装饰结构，它能够限制零件绕中心轴的转动范围，避免圆盘件在振动工况下随紧固件微动旋转，同时给操作人员提供明确的装夹方向，减少反向装错的概率。

　　建模过程中先以中心孔轴线为全局基准建立草图，绘制外圆轮廓后切出单侧直边，再按照圆周阵列逻辑布置三个安装孔，孔口做沉台处理以容纳螺钉头，保证锁紧后紧固件端面不高出盘体表面。盘体厚度方向保持均匀，两面平行度需要在工程图中给出公差要求，否则贴合面出现翘曲时，会直接传导为被固定零件的轴线偏斜。三处孔位的分度角度优先采用均匀排布，让锁紧力沿圆周对称分布，避免单侧压紧造成中心孔抱轴或局部间隙不均。

　　安装边界方面，盘体外径决定了它所需的平面安装空间，中心孔直径需与穿过件保留小间隙配合，间隙过大会失去对齐约束作用，间隙过小则会在热胀或装配偏差下发生卡滞。沉孔深度要匹配所选螺钉的头部高度，盘体背面与安装面完全贴合，切边一侧需预留手指或扳手的操作空间。在通讯类小型设备内部，该件常布置在壳体与外接接头之间，用来补偿注塑件、冲压件的成型公差；在工装夹具上，它也可作为过渡连接板，衔接不同孔距的标准气缸、导向轴支座，让多批次零件的装配基准统一，降低现场修配垫片的工作量。
