深沟球滚动轴承剖视结构三维数模

　　该滚动轴承三维数模采用半剖视表达方案，将外圈、内圈、滚动体与保持架的装配关系完整呈现，结构设计围绕径向承载为主、兼顾少量双向轴向载荷的通用支承需求展开。深沟球轴承是旋转机械中应用覆盖面最广的支承元件，在中小型电机输出端、离心泵转轴支承、输送机辊筒、机床主轴辅助支承、家电传动模组以及通用减速器输入轴部位都大量使用，核心作用是约束转轴的径向与轴向窜动，把轴系运转时的滑动摩擦转换为滚动摩擦，大幅降低转动过程中的功率损耗与接触面磨损。

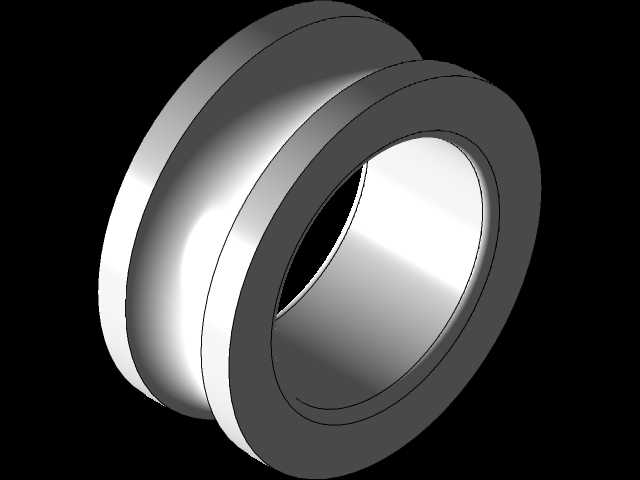

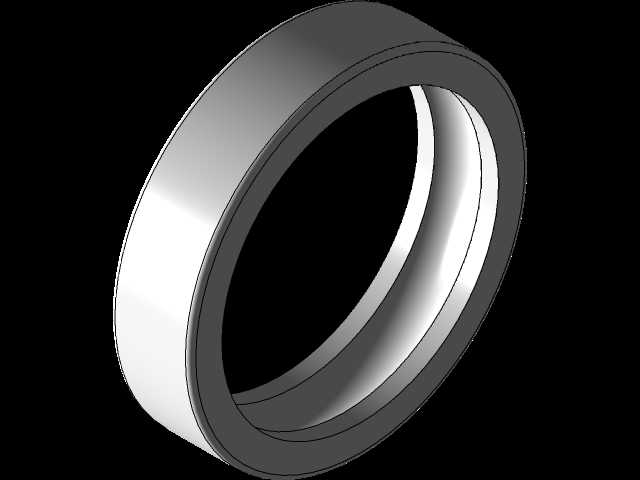

　　建模过程中先依据轴承公称尺寸链确定内圈内径、外圈外径与装配宽度三个核心安装边界，内圈内孔与转轴轴颈采用过渡配合，外圈外圆柱面与轴承座孔形成基轴制装配关系，两端预留的密封与挡圈槽位可根据使用工况选配接触式橡胶密封、防尘盖或者开放型结构。滚道部分按照深沟型圆弧曲率构建，沟道曲率半径略大于钢球半径，保证钢球在滚道内接触应力分布均匀，同时预留合理的游隙空间，补偿轴系受热后的热伸长量。

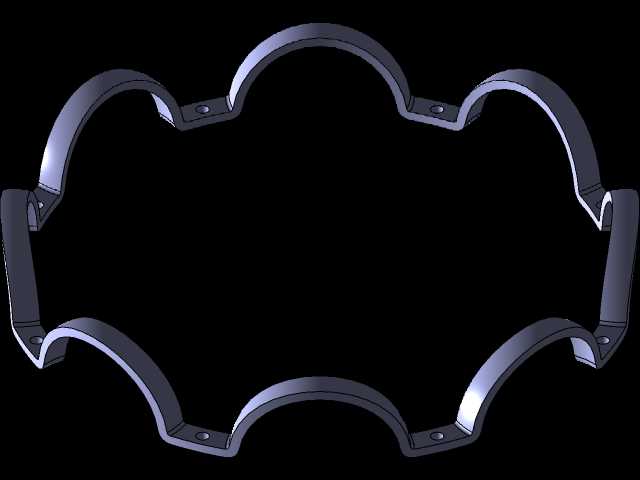

　　滚动体选用球形钢球，沿周向均匀排布，保持架采用浪形冲压结构兜住每颗钢球，将相邻滚动体等距分隔，避免钢球之间直接接触产生摩擦与咬合，运转时保持架随钢球公转同步动作，引导滚动体在非承载区平稳进入滚道。剖视区域特意将保持架与钢球做了区分化着色，能够直观看到钢球一半嵌入内圈滚道、一半贴合外圈滚道的接触状态，装配干涉检查过程中可逐一验证钢球与兜孔间隙、滚道贴合面、套圈台阶之间不存在异常干涉。

　　现场选型时该类轴承的安装边界需要重点核对轴肩高度，内圈定位轴肩不能超过内圈倒角尺寸，否则拆卸时拉马无法勾住内圈端面；外圈端盖的压紧间隙也要控制在合理范围，过大会导致轴承运转时外圈在座孔内窜动，过小则会把轴向游隙压死，引发运转温升过高。数模的外形轮廓完全还原成品轴承的圆柱体外貌，端面倒角、滚道过渡圆角、保持架弯折细节都按实际加工形态构建，可直接用于整机装配时的干涉校验、轴系支承位置布局、维护拆装路径模拟，也能作为机械基础件教学演示的载体，清晰展示滚动轴承内部各零件的配合逻辑与载荷传递路径，帮助结构工程师在布置传动系统时快速匹配支承件规格，预判装配空间与润滑脂填充腔体的预留位置。
