剖分式聚四氟乙烯密封环座结构设计

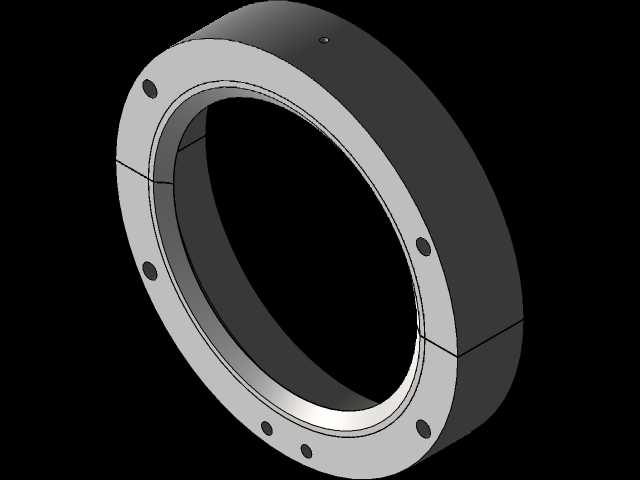

　　这套环形密封支撑件在三维建模阶段优先围绕大口径回转设备的现场检修需求展开，整体采用对开剖分结构，无需拆解主轴端的联轴器、叶轮等成套部件，即可沿径向开合包覆在轴颈外侧完成装配，在泵类、搅拌釜、透平机械以及大尺寸阀门的填料函改造场景中应用十分广泛。从外形边界来看，零件主体为同轴阶梯圆环，外圈为宽厚的承载基体，内圈台阶面用于嵌装聚四氟乙烯密封衬层，轴向两端的法兰端面上沿圆周均布多组沉头安装孔，孔位在建模时做了对称阵列约束，保证两半环合缝后螺栓孔完全对中；剖分面沿圆环径向贯通，合缝处预留微小配合间隙，既避免现场温度变化出现端面顶死，也能让衬层受压后均匀贴紧轴面。设计思路上没有采用整体式密封座的常规方案，主要考虑大规格设备轴系拆装成本极高，

　　剖分结构把密封更换的停机工作量压缩到仅拆卸端盖压块的程度；聚四氟乙烯材料内衬依托外圈金属或硬质基体提供刚性支撑，既保留氟塑料低摩擦、耐化学腐蚀的特性，又解决纯塑料环受压易蠕变、定位刚度不足的问题。实际选型时需要先核对轴径与腔体安装空间：内孔直径要匹配现场轴颈并留出衬层磨损补偿量，外圈外径要落入设备填料函的内腔边界，法兰端面上的孔位节圆必须和原有压盖孔位对齐，轴向总厚度不能超过腔体的有效安装深度，否则会出现压盖无法锁紧、密封面偏载的问题。建模过程中把回转基体、端面孔阵、径向剖分缝、内衬台阶分别拆分为独立特征，孔位通过圆周阵列参数驱动，调整公称通径时只需修改阵列数量与节圆直径即可衍生同系列规格；剖分缝位置特意错开端面螺栓孔中心，

　　避免螺栓连接区被接缝削弱刚性。功能层面，该构件承担密封衬层定位、轴向压紧力传递、径向对中三重作用，外圈刚性环承受压盖的轴向锁紧力，内衬聚四氟乙烯环直接与运动轴面接触，在化工输送、水处理、蒸汽管网等存在腐蚀性介质的工况下，能有效阻挡介质沿轴间隙外漏，同时不会划伤轴颈表面。现场装配时两半环扣合后穿入连接螺栓预紧，再整体推入密封腔体，通过端盖螺栓均匀施压让氟塑料衬层产生微量弹性变形，贴合轴面形成密封屏障；后期维护只需拆开压盖取出对半环，更换内衬即可恢复密封性能，不用对整个轴系做抽轴作业，大幅降低检修工时与配套吊装成本。
