两档旋钮式金属联锁转换开关结构模型

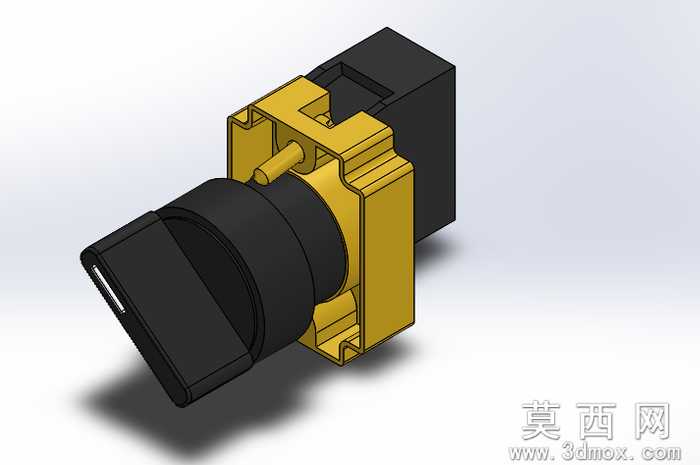

本模型为两档旋钮式金属联锁转换开关，采用SolidWorks完成全参数化三维建模，建模过程严格遵循工业低压电器的实际尺寸规范，对开关的各个组成部件进行了独立的零件建模与装配约束，完整还原了该类开关的真实结构形态。模型整体分为操作头部、安装基座、联锁触点模块三个核心部分，操作头部采用黑色哑光工程塑料材质模拟旋钮手柄，手柄表面做了细微的防滑纹理处理，边缘做了符合人体工学的圆角过渡，手柄侧面预留的指示槽结构可清晰标识开关的档位位置，渲染时采用低粗糙度的哑光材质参数还原塑料件的真实质感。中间的安装固定基座采用亮黄色工程塑料材质，建模时完整还原了基座的卡扣定位结构、安装导向槽以及与触点模块的联锁配合卡槽，基座表面的加强筋结构、定位凸台都做了精细化建模，渲染时通过调整材质的反光度与金属漆质感参数，还原工业用阻燃塑料的视觉效果。后部的触点联锁模块采用黑色阻燃塑料材质，建模时还原了模块的插接定位结构、内部联锁传动件的配合关系，各个部件之间的装配间隙按照实际生产公差进行设置，可实现虚拟环境下的档位转动模拟，转动过程中可直观展示内部联锁结构的动作逻辑。设计过程中优先考虑模型的可编辑性，所有特征均保留完整建模历史，可根据实际需求修改安装尺寸、手柄形态、触点数量等参数，模型渲染采用柔和的工业产品布光方案，通过主光、辅光与轮廓光的配合，清晰展现各个部件的结构层次与材质差异，阴影效果采用软阴影参数设置，避免生硬阴影遮挡结构细节，整体模型可用于低压电器选型展示、电气装配教学、控制柜布局模拟等场景，完整的结构建模也可作为同类开关产品设计的参考模板，帮助设计人员快速理解该类转换开关的联锁动作原理与装配关系。
