带安装底座的方口弯形通风管道构件

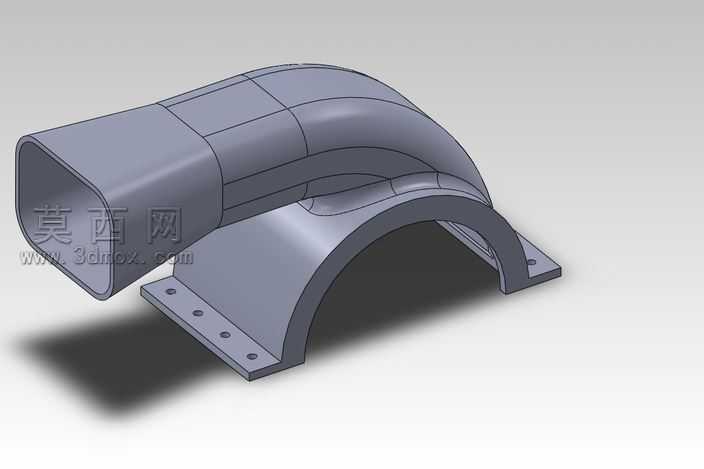

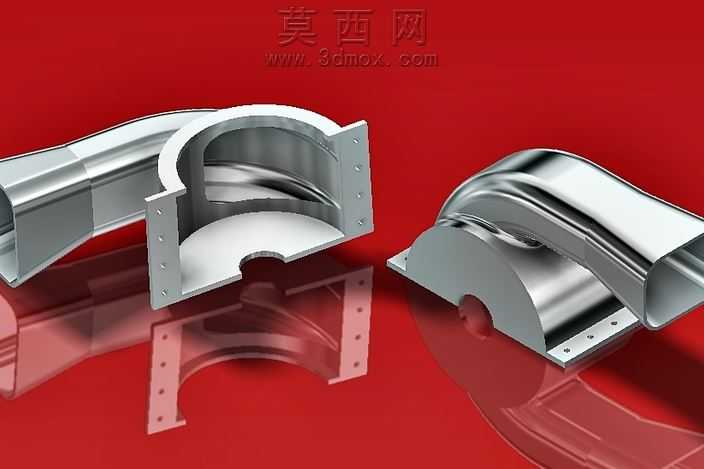

该构件采用三维参数化建模方式完成整体设计，建模过程中优先通过草图绘制确定方口截面的轮廓尺寸，以多段相切的圆弧路径作为弯管的扫掠引导线，通过扫掠特征生成弯管的主体曲面结构，再对曲面进行加厚处理得到实体管壁，保证弯管过渡段的曲率连续顺滑，避免气流通过时产生不必要的涡流损耗。建模时同步完成底部安装底座的结构设计，底座采用与弯管下半弧面完全贴合的弧形支撑结构，两侧延伸出带安装孔的平板法兰边，安装孔的位置按照均匀受力的原则排布，确保构件安装后可稳定固定在配套基座上，不会因气流冲击产生松动位移。材质设定上，主体管道与安装底座统一采用哑光金属质感的工程材质，渲染时通过环境光遮蔽效果突出构件的曲面过渡层次，清晰展现弯管内外壁的厚度差异、底座与管身的衔接圆角细节，所有棱边均做了微小的倒角处理，既符合实际钣金加工的工艺要求，也避免渲染时出现锐利边缘的生硬反光。设计思路上，该构件针对特定空间的通风导流需求开发，方口输入端可直接对接方形通风管路，弯管的弯曲角度经过精准测算，可在有限安装空间内完成气流的90度转向导流，底部一体化的支撑底座省去了额外加装固定支架的工序，管身与底座的衔接处采用加厚过渡结构，提升整体结构强度，可承受一定程度的管路振动与风压负载。建模过程中对所有配合尺寸做了参数化关联，若需适配不同规格的方管接口，仅需修改草图截面参数即可快速更新整体模型，无需重新构建特征，大幅提升了模型的复用性，渲染输出的效果图可直观展现构件的装配形态与结构特征，为后续的加工生产、装配调试提供清晰的三维参考依据。
