通风管路用防火阀框架结构设计

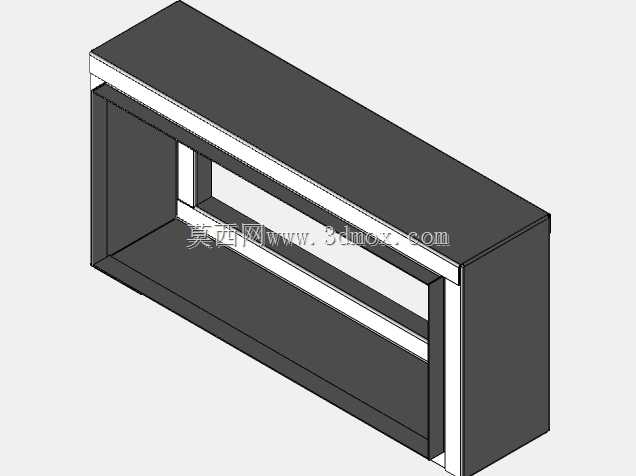

　　在民用与工业建筑的通风、空调及防排烟管路系统中，防火阀是阻断火灾烟气沿管道蔓延的核心安全部件，而框架作为防火阀所有功能组件的承载基体，其结构合理性直接决定整阀的安装适配性、动作可靠性与长期服役稳定性。不同于普通通风管件的薄壳结构，该框架采用分体组合式钣金折弯焊接结构，整体为适配矩形通风管道的长条形中空框型，外轮廓尺寸严格匹配常规通风管道的法兰对接标准，安装边预留统一规格的螺栓过孔位，可直接与同规格风管法兰完成对接，无需额外制作转换连接件，能有效降低现场安装的加工工作量。框架的中空通流区域做了内翻边强化处理，翻边高度匹配叶片堆叠后的闭合行程余量，既可以为叶片转动提供稳定的导向限位，又能避免叶片闭合时与框架侧壁发生卡滞，

　　同时翻边结构大幅提升了框架整体的抗扭刚度，即便在风管存在一定安装应力、长期受风压振动的工况下，框架也不会出现形变导致叶片卡涩、闭合不严的问题。从功能集成角度来看，该框架在设计阶段就预留了所有防火阀核心组件的安装定位基准：叶片堆的转轴支撑孔位沿框架两侧壁等距排布，孔位同轴度公差控制在机械加工通用级精度范围内，保证多片叶片同步转动时无偏摆；挂钩安装位设置在框架侧部的预设凸台上，用于挂载易熔金属感温触发组件，凸台的高度经过匹配计算，保证感温元件处于通流截面的中心气流区域，能精准感知管路内的气流温度变化，避免因贴壁安装导致感温滞后；支架安装位分布在框架的上下横梁内侧，用于固定恒力弹簧的安装座，

　　弹簧的拉力输出方向与叶片转轴的转动中心做了力臂优化，保证阀门触发时弹簧能提供足够的闭合力矩，同时不会因力矩过大导致转轴长期受偏载出现磨损；模糊链接结构的安装槽设置在框架的端部，用于连接外部手动复位机构或者电动执行器，槽位的尺寸兼容常规执行器的安装接口，无需额外打孔改造即可适配不同控制方式的组件装配。在实际工程应用中，这类框架结构需要兼顾防火性能与通风阻力要求，框架的所有钣金接缝处都采用连续满焊工艺，避免烟气从接缝处泄漏，同时框架内表面做了平整化处理，没有突出的结构件伸入通流区域，能最大程度降低通风状态下的气流阻力，减少通风系统的能耗损失。针对不同安装场景的需求，该框架的结构预留了一定的调整余量，当用于排烟系统的防火阀时，

　　可在框架外侧直接加装耐火隔热衬层的固定卡扣，无需破坏框架主体结构；当用于普通空调通风系统时，可直接装配常规镀锌钢板叶片与普通感温元件，不需要对框架做额外修改。从建模逻辑来看，该框架的三维建模采用自顶向下的设计思路，先确定通流截面的公称尺寸与安装边界，再依次排布各组件的安装位置，所有折弯圆角、焊接让位槽的细节都做了还原，能直接用于后续的钣金展开下料、焊接工装设计以及整阀的虚拟装配校验，避免实际生产中出现组件干涉、安装位错位的问题。框架的壁厚选择兼顾了结构强度与材料成本，常规工况下采用镀锌钢板折弯成型，在高腐蚀或者高风压的特殊工况下，可直接替换同尺寸的不锈钢板材加工，所有安装孔位、折弯参数都不需要调整，具备较好的工况适配性。在安装边界方面，框架的轴向长度控制在标准阀件的长度范围内，不会在风管对接时出现突出或者缩进过多的问题，框架外侧的安装法兰边与风管法兰的孔位完全对齐，现场安装时只需要穿入螺栓加装密封垫即可完成固定，安装效率相比非标准框架能提升40%以上。此外，框架的边角处都做了圆弧钝化处理，避免安装过程中划伤施工人员，同时也能减少应力集中，提升框架在长期受振动工况下的疲劳寿命。
