二十立方卧式储液罐体配套爬梯护栏结构

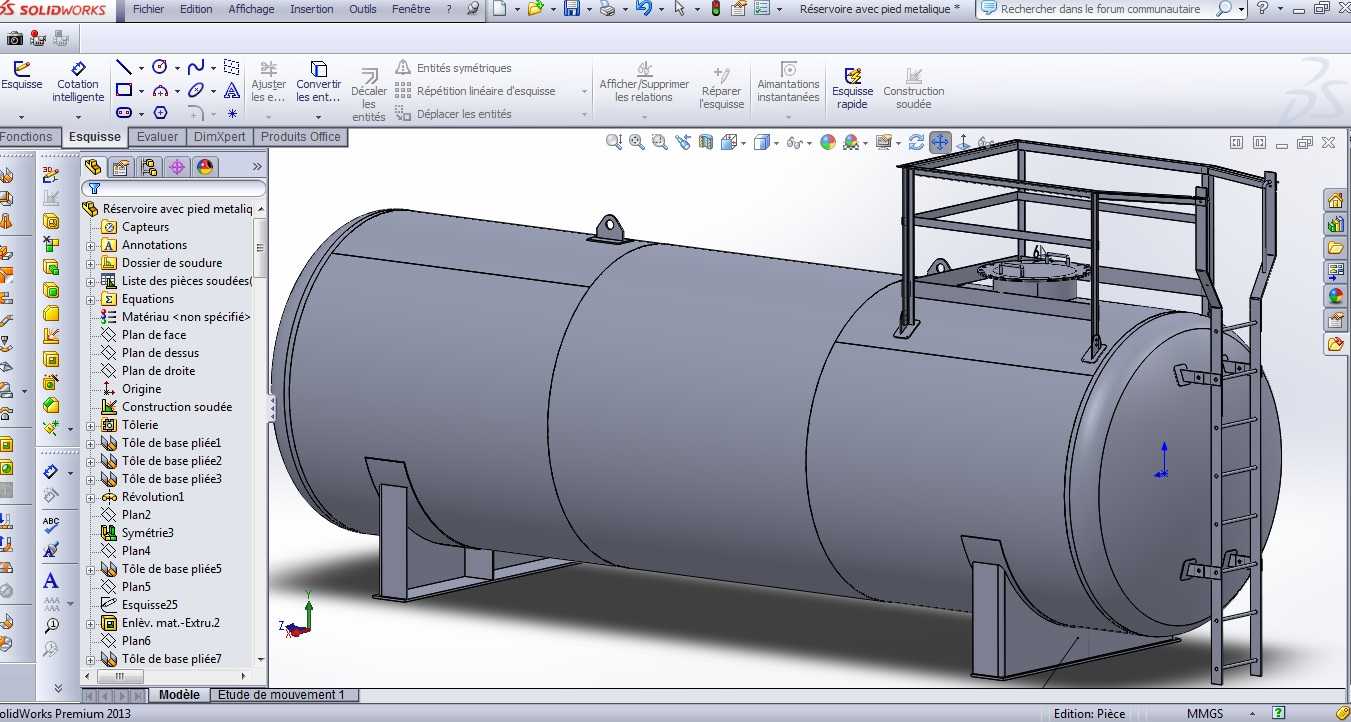

　　这套三维结构对应厂区物料暂存环节常用的卧式承压储液罐体，整体围绕20立方米有效储容展开布局，主体采用长圆筒搭配两端椭圆封头的经典构型，相比立式储罐，卧式布置的重心更低，对地基承载的均匀性要求更宽松，在化工原料中转、水处理药剂存储、食品行业流体物料缓存以及厂区消防水储备场景中都有广泛适配性。

　　从结构拆分来看，筒体段采用多节筒节对接的建模逻辑，每段筒壁的壁厚预留统一，封头与筒体的对接边做了对齐约束，建模时提前校核了环缝、纵缝的拼接位置，避免后续出工程图时焊缝标注出现干涉。罐体底部配置两组鞍式支座，支座的弧形托板完全贴合筒体外壁曲率，下方带延展的底板，安装时底板通过地脚螺栓与混凝土基础固定，支座的间距结合罐体总长做了合理分配，一端设置固定支座、另一端预留滑动余量，可抵消罐体充放料过程中因温度变化、内压波动产生的轴向伸缩应力，避免支座或筒体局部出现过载变形。

　　罐体顶部配置了贯通式操作平台，平台框架采用型钢拼接，台面预留防滑铺装的安装空间，四周设置防护栏杆，栏杆高度与横杆间距符合工业操作平台的安全规范，平台一侧连通直爬梯，爬梯从地面延伸至平台入口，梯身带侧向护笼，爬梯与筒壁之间通过多组支撑件固定，避免人员攀爬时梯体晃动。罐体顶部的人孔、接管接口都布置在平台覆盖范围内，操作人员站在平台上即可完成阀门启闭、液位检测、检修开盖等作业，不需要额外搭设临时脚手架。

　　建模过程中对安装边界做了完整约束：罐体总长方向预留出封头外侧的管路连接空间，直径方向叠加顶部护栏的总高度、底部支座的落地高度，爬梯侧向超出筒体的宽度也单独标注，设备进场吊装时可直接参照三维轮廓核对车间门洞、吊装通道的净空尺寸。筒体上方预留的吊耳结构对应整体吊装工况，吊耳的位置匹配罐体重心，吊装时可保持筒体水平姿态，避免就位过程中磕碰支座或爬梯附件。

　　整套结构把罐体承压主体、支撑部件、操作检修附件整合在同一装配体中，各零件的配合关系完整，既可以直接用于罐体生产的下料、焊接工序参考，也能作为厂区管线布局时的占位模型，提前核对罐体与周边泵组、管道、消防设施的安全间距，减少现场安装阶段的管线碰撞问题。
