砖块自动码垛卸托输送生产线

　　该套三维方案面向建材制砖后端的成品归集工序，核心解决烧制成型砖块从主线输出后，无需人工逐块搬运即可完成规整排布、分层堆叠、托盘转运的连续作业需求，常见于砖厂成品车间、建材仓储分拣区，替代传统人工码垛时高强度重复搬抬、排布不齐导致托盘装载率低的痛点。

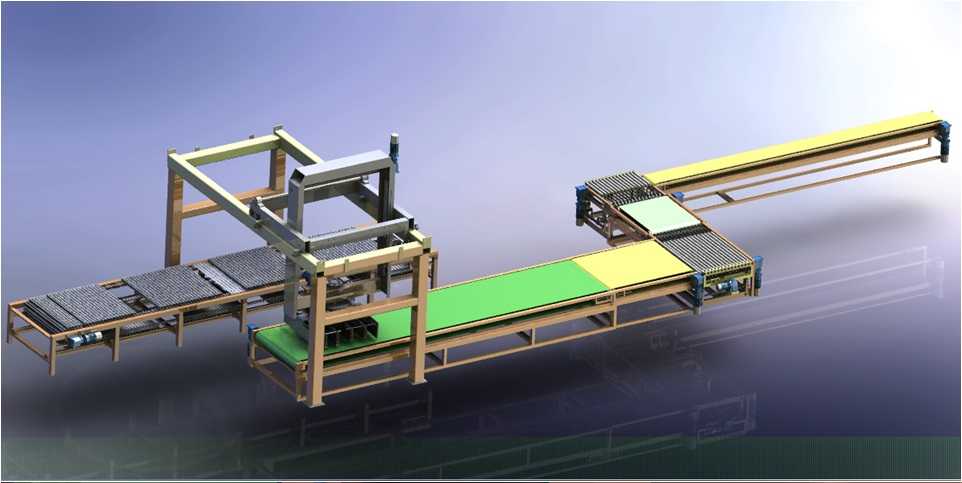

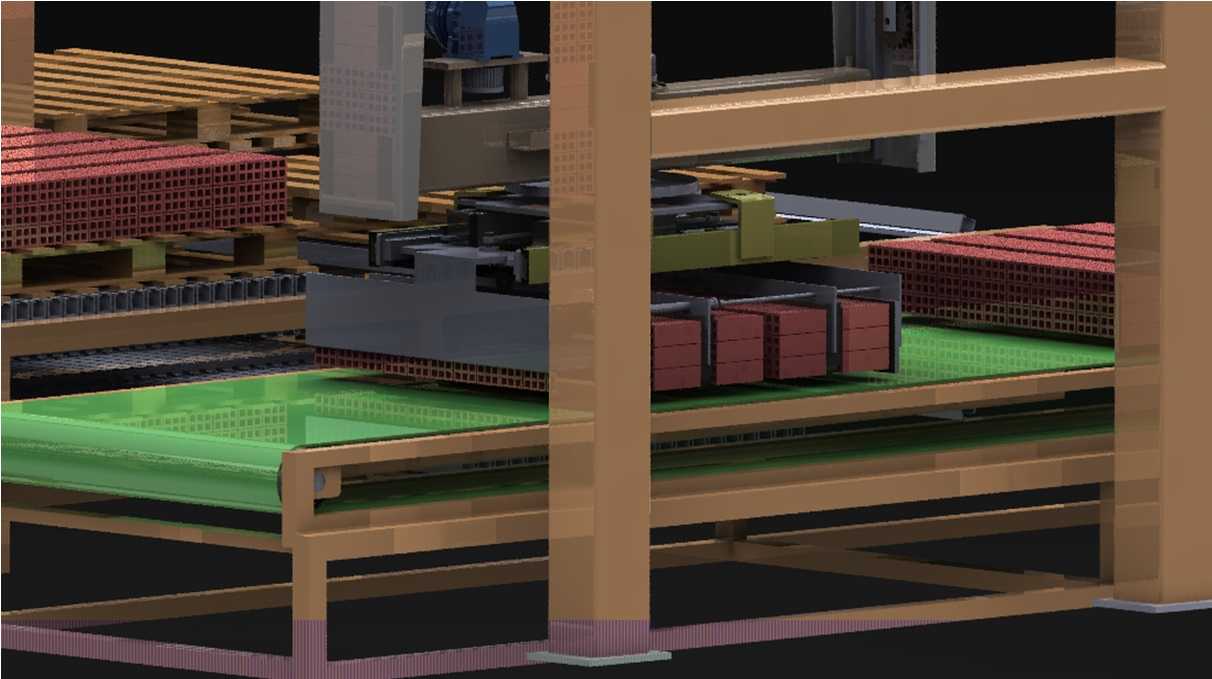

　　从现场布局逻辑来看，设备沿车间物流走向依次布置前段进料输送段、砖块矩阵整理工位、龙门跨架抓取机构、空托盘供给位与满垛输出位。进料段采用带面承托的平皮带输送，承接上游切块工序送出的成排砖坯，线体两侧设置导向挡边，避免砖块在输送过程中偏位；整理工位配置可调式限位挡块与侧推定位组件，将零散送入的砖块按预设行列间距对齐，形成与托盘尺寸匹配的矩形砖层，保证每一层堆叠后边缘齐平，不会出现层间错位塌垛。

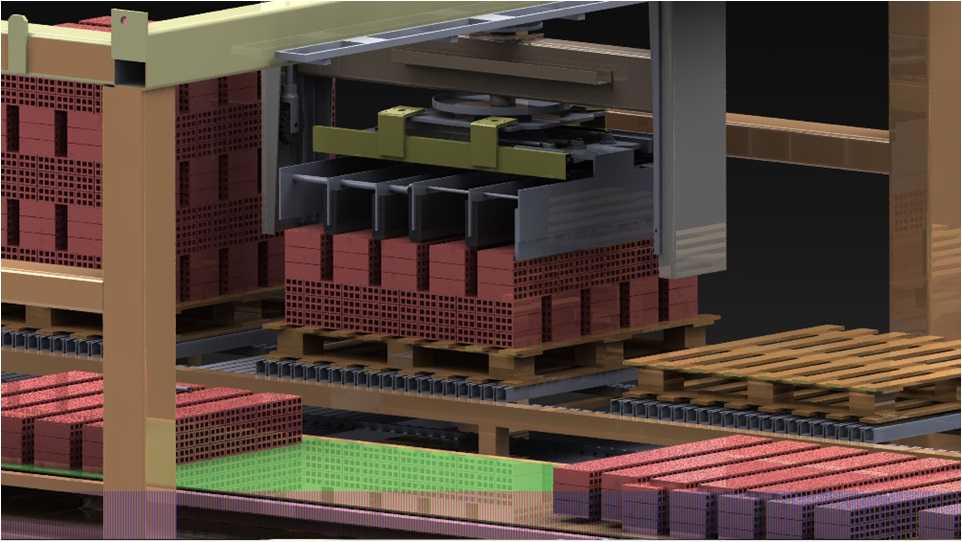

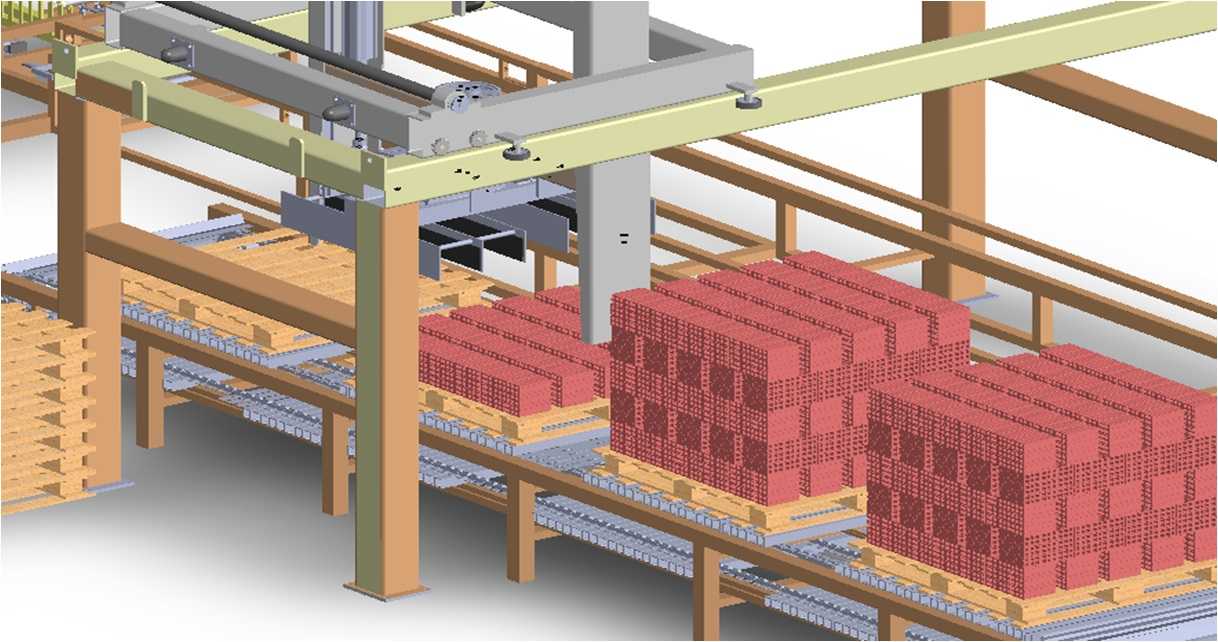

　　跨立于输送线与托盘工位上方的龙门机架采用型钢焊接框架结构，两侧立柱落地固定，横梁搭载可沿X、Y向移动的抓取执行端，Z向配置升降导向柱，抓取端适配砖块外形设计成多列夹取或承托工装，单次动作即可抓取一整层对齐后的砖块，移动至托盘上方后按设定层序逐层下放，堆叠过程中可根据砖块规格调整层间排布方向，提升垛体整体稳定性。空托盘由侧边栈板仓自动逐张分离送出，定位在码垛工位后等待堆料，当码垛层数达到设定高度，满垛托盘由输出辊道送出，后续可直接对接叉车转运入库。

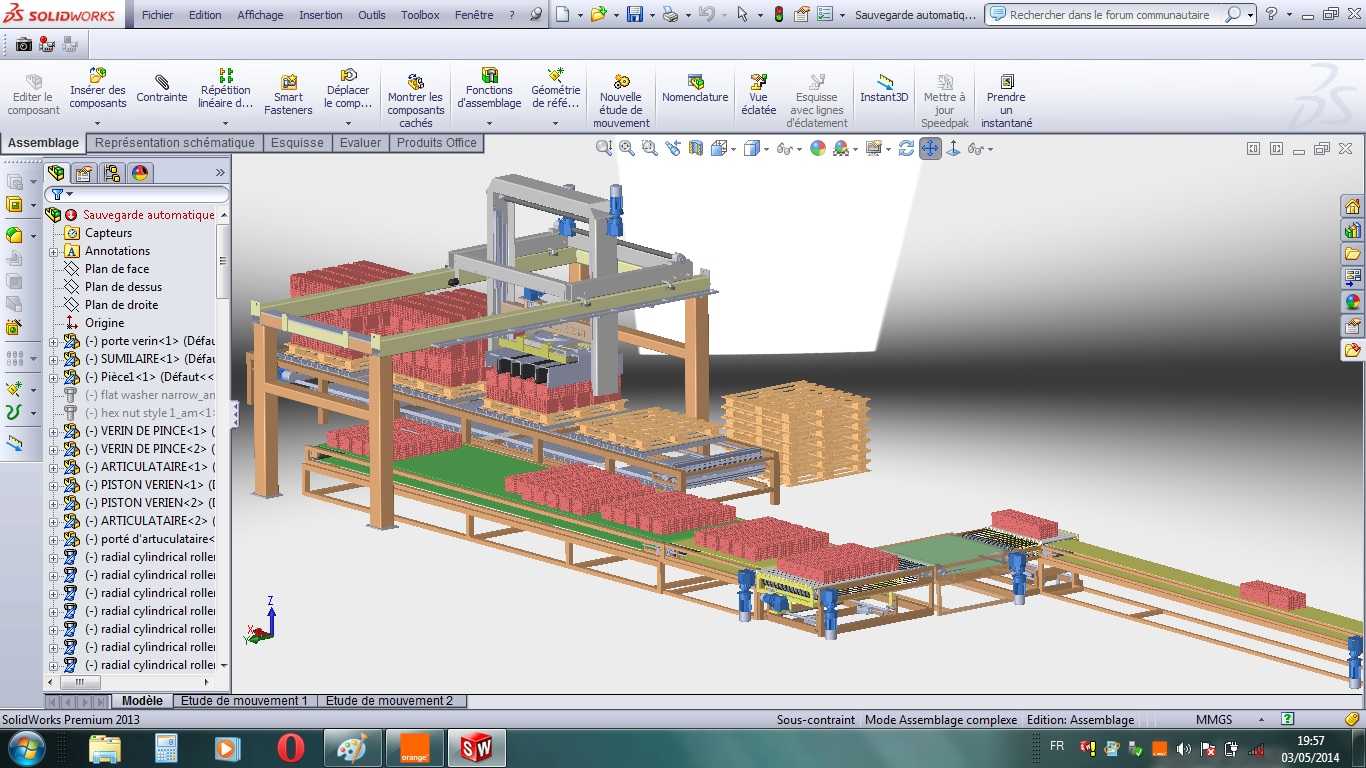

　　设计阶段优先校核了龙门框架的跨距与立柱承载边界，横梁跨度覆盖输送线与两个托盘工位，保证移动行程无干涉；输送线高度匹配车间常规地坪与叉车作业高度，机架支脚预留地脚安装孔，现场安装时只需校准各段线体的水平度与同轴度即可对接上游工序。所有运动部件的走线、气动管路沿机架内侧布设，避免外露剐蹭，工位周边预留检修通道，方便日常对抓取工装、输送辊轮进行维护更换，整套设备的动作逻辑可适配不同尺寸砖块与标准木托盘，切换生产规格时仅需调整定位挡块位置与抓取端间距，无需大幅改动主体结构。
