龙门式布里克矩阵移栽分拣设备结构

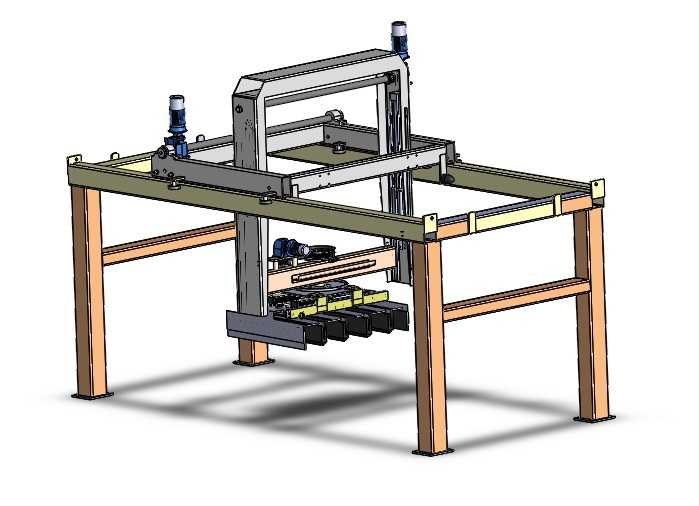

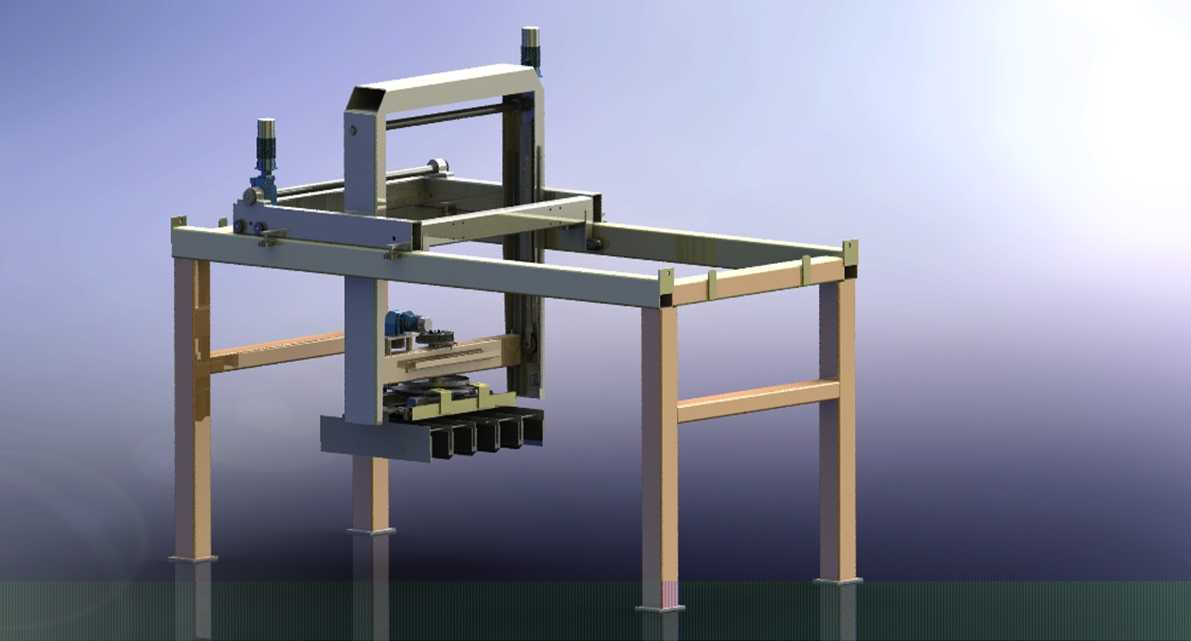

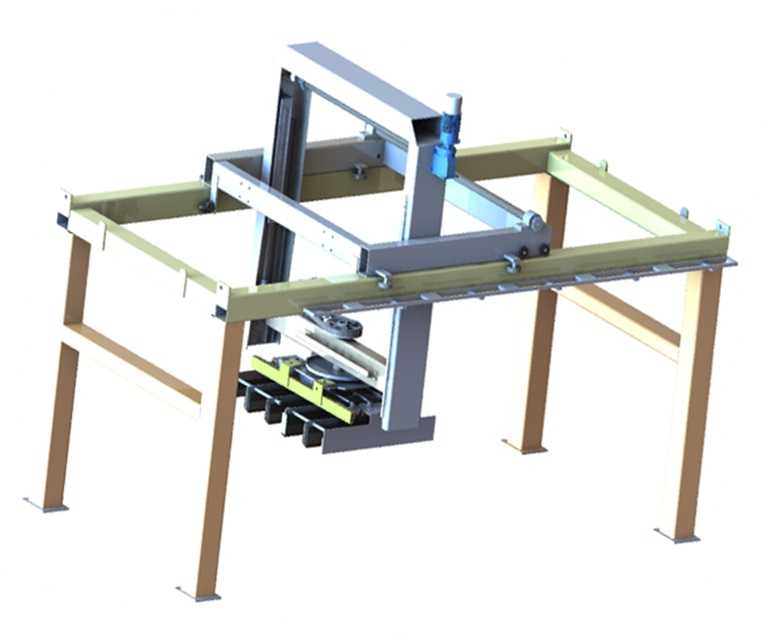

　　这套龙门式矩阵作业设备，主要面向建材加工、仓储分拣、轻工产品规整码放场景设计，核心解决多工位并行作业时的物料精准移位、矩阵式排布码放需求，在砖材生产分拣、小型零部件整列、包装前段物料分配工序中适配性较强。从结构设计逻辑来看，整体采用四柱支撑的方管焊接机架作为承载基础，支撑腿选用加厚矩形型钢，底部预留地脚安装孔位，可直接通过膨胀螺栓与车间混凝土地面固定，安装时需保证机架上平面的平面度公差控制在0.2mm/米范围内，避免后续龙门行走时出现卡滞、定位偏差问题。机架上方跨接双轴直线导轨作为X向行走基准，导轨安装面经过铣削加工处理，装配时通过百分表打表调整平行度，保证两根导轨的平行度误差不超过0.05mm，适配长行程往复行走的精度要求。

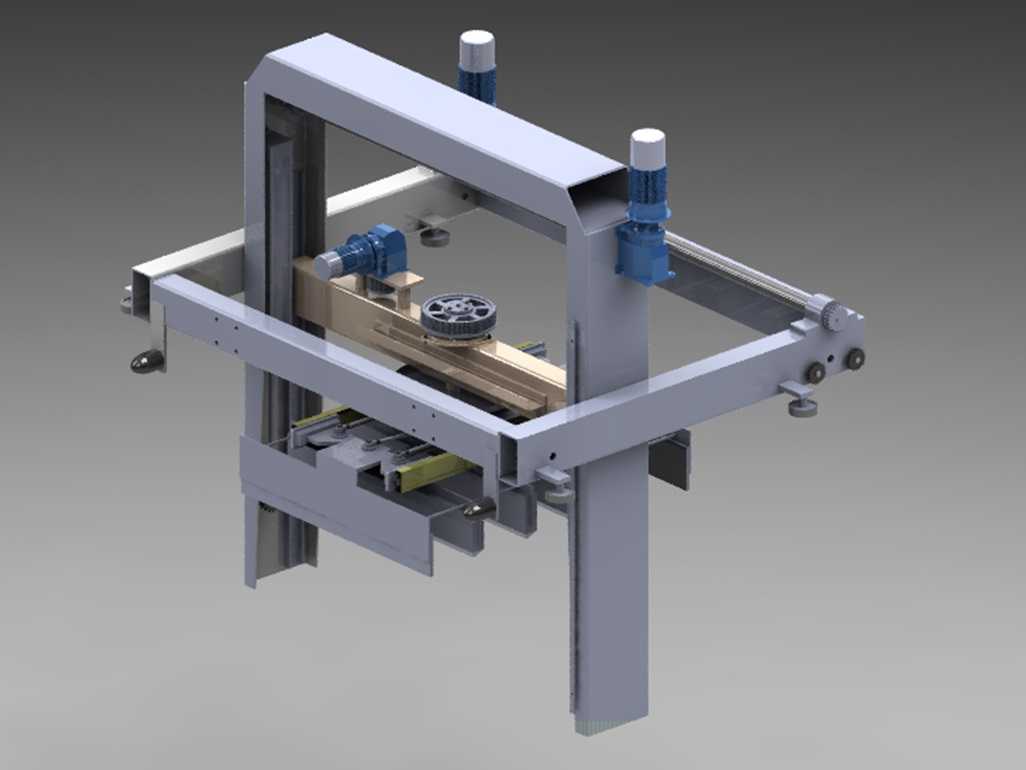

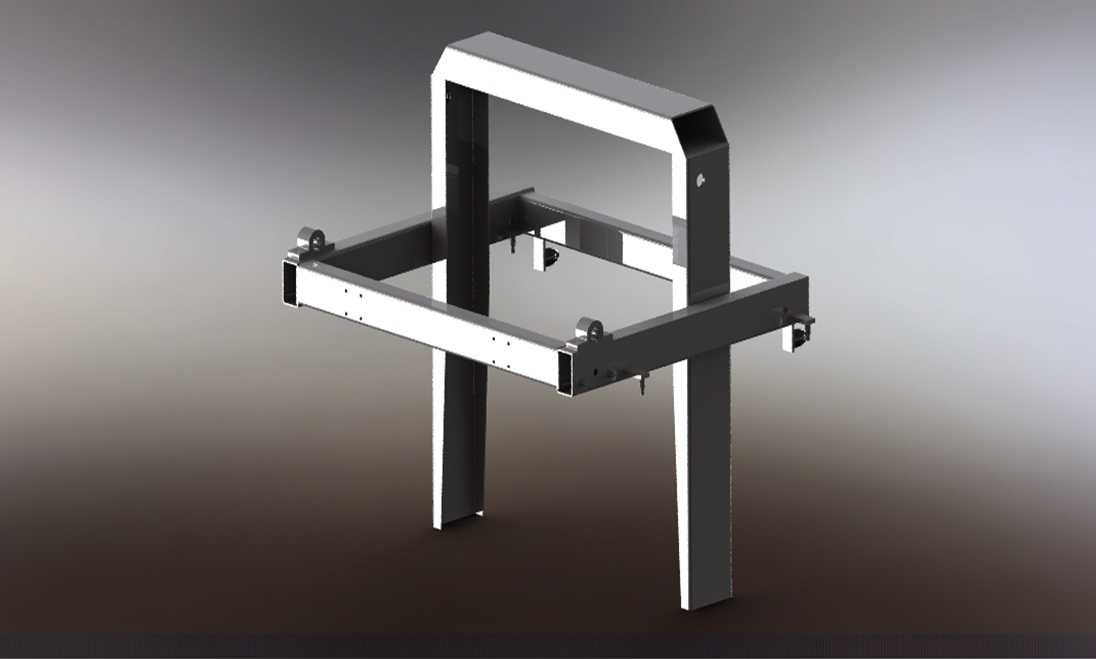

　　横梁上搭载的移动滑台通过同步带传动实现Y向位移，滑台下方挂载多组并行的拾取执行机构，可根据单次作业的物料排布需求，同时完成6-8个工位的物料拾取、移位、下放动作，相比单轴单工位作业设备，作业效率可提升4倍以上。设计过程中重点考量了结构刚性与运动惯量的平衡，横梁选用铝合金型材与钢板焊接的复合结构，在保证整体抗弯强度的前提下尽可能降低运动部件自重，减少伺服驱动的负载余量，X、Y向的行程边界根据常规矩阵作业的工位排布设定，横向有效行程覆盖1800mm，纵向有效行程覆盖1200mm，可适配最大2000mm1500mm的作业台面范围，Z向执行端预留150mm的升降行程，满足不同高度物料的拾取避让需求。执行端的安装接口采用标准化快换设计，

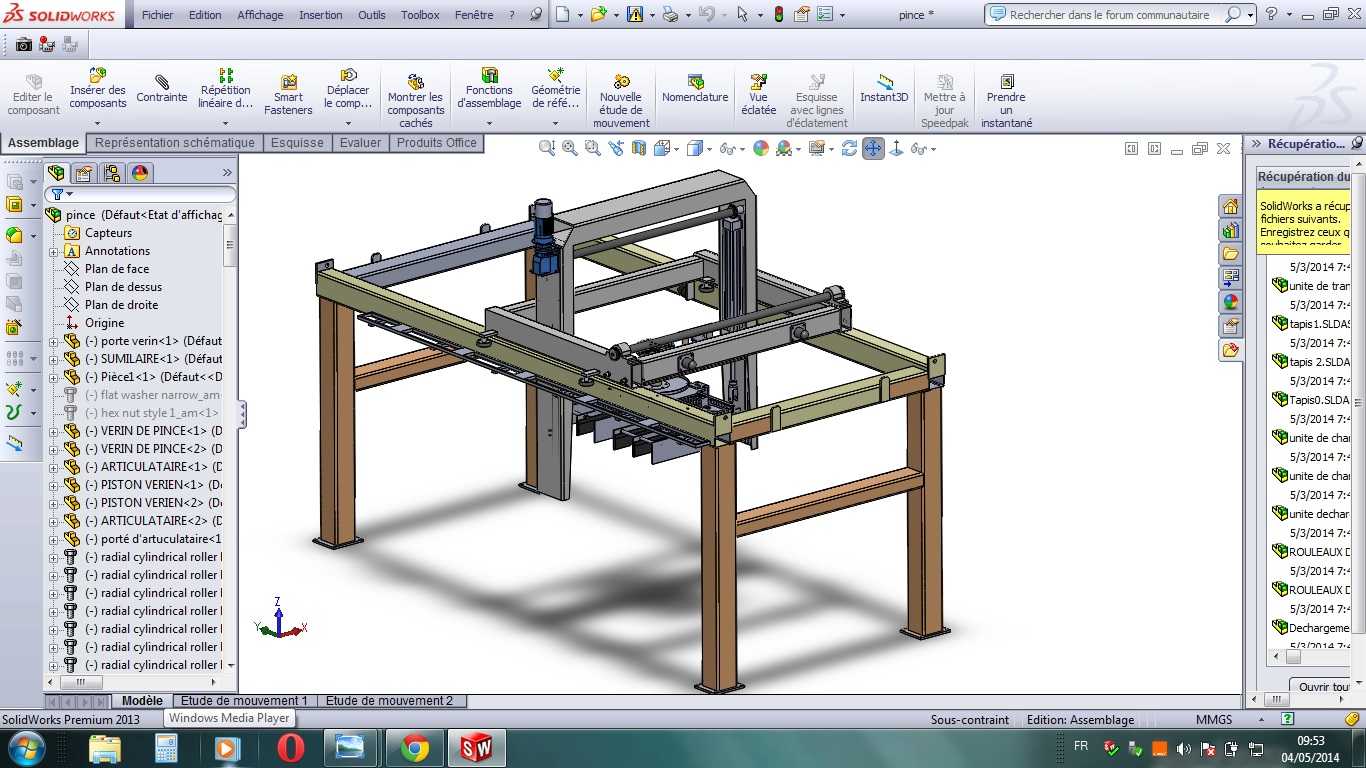

　　可根据实际搬运物料的类型更换真空吸盘、气动夹爪或者磁吸拾取头，无需改动主体机架结构即可适配不同材质、不同重量的物料搬运需求。设备的走线全部采用拖链内置排布，避免运动过程中线缆出现拉扯、磨损问题，拖链安装位置预留足够的弯曲半径，保证线缆在全行程运动过程中不会出现弯折应力集中的情况。从安装边界来看，设备整体占地尺寸控制在2200mm1600mm范围内，机架顶部距离地面高度为2100mm，作业时操作人员可在机架两侧的通道完成物料上下料操作，无需额外预留超大安装空间，适配多数中小型生产车间的工位布局要求。结构建模过程中对所有运动部件做了干涉检查，全行程运动范围内滑台、执行机构与机架、固定台面之间预留至少10mm的安全间隙，避免实际装配后出现运动碰撞问题，所有焊接机架的连接处都做了加强筋设计，抵消长行程高速运动时产生的结构振动，保证设备运行时的定位精度稳定在±0.1mm以内，满足矩阵式码放的位置精度要求。
