工业往复式压缩机组结构设计

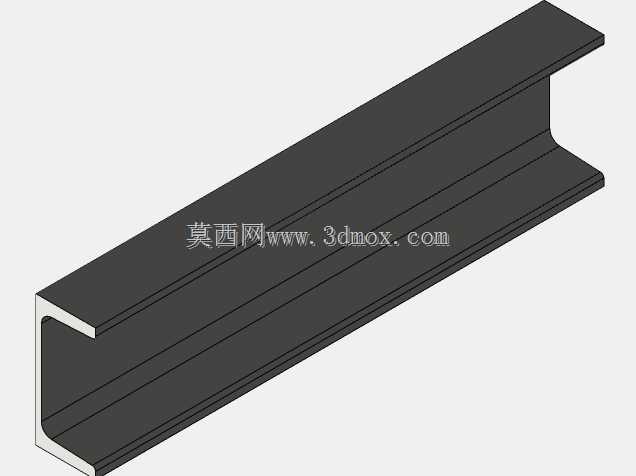

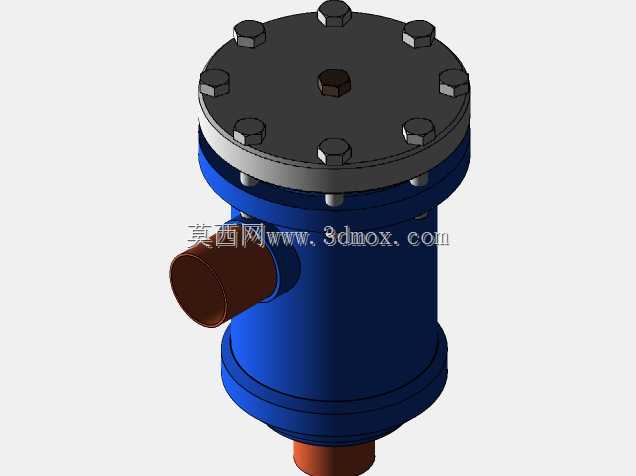

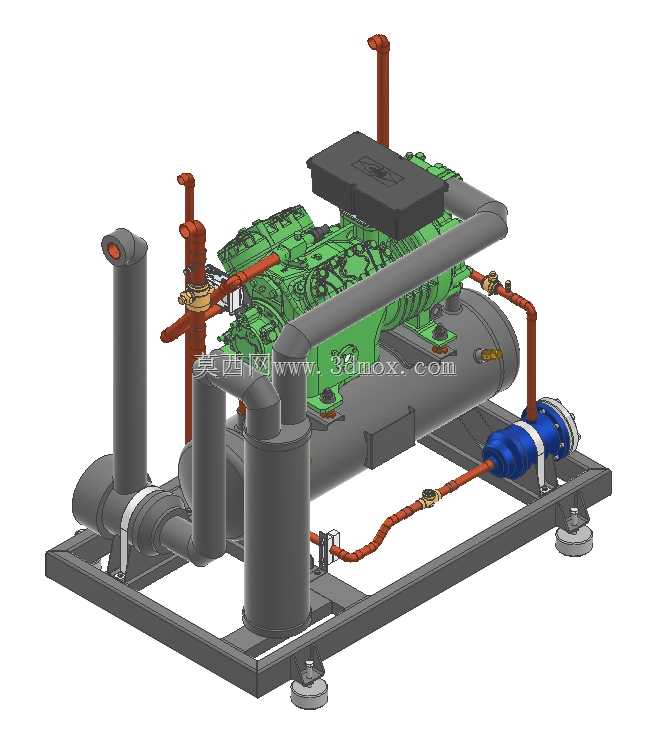

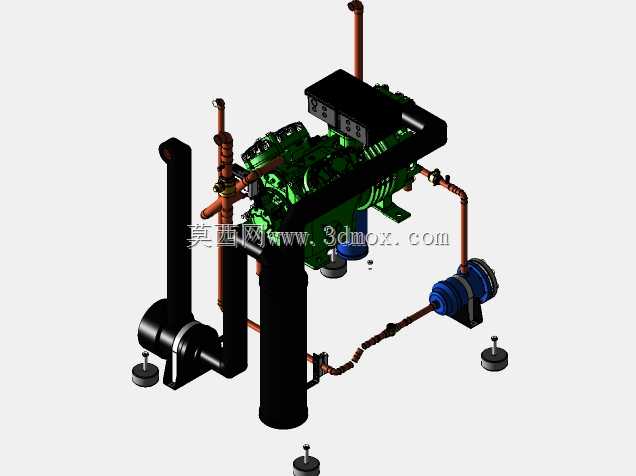

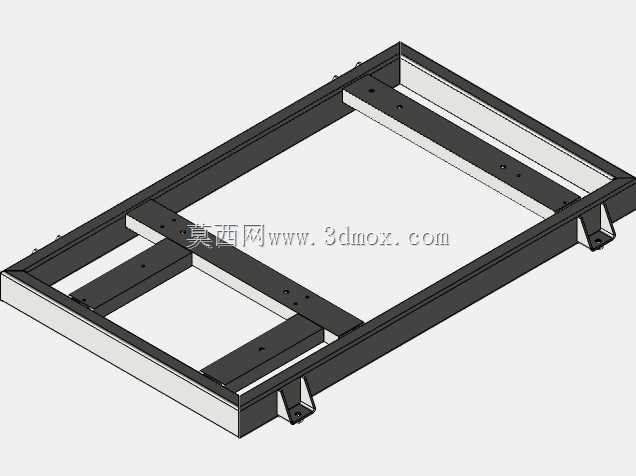

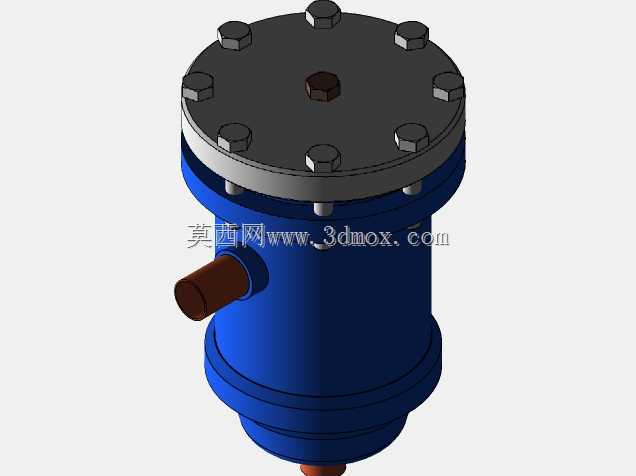

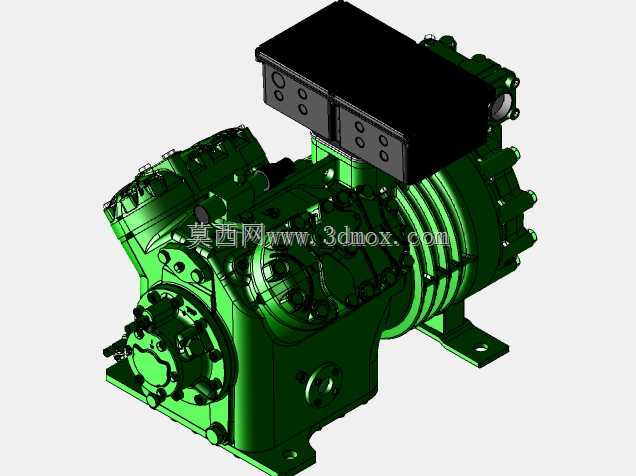

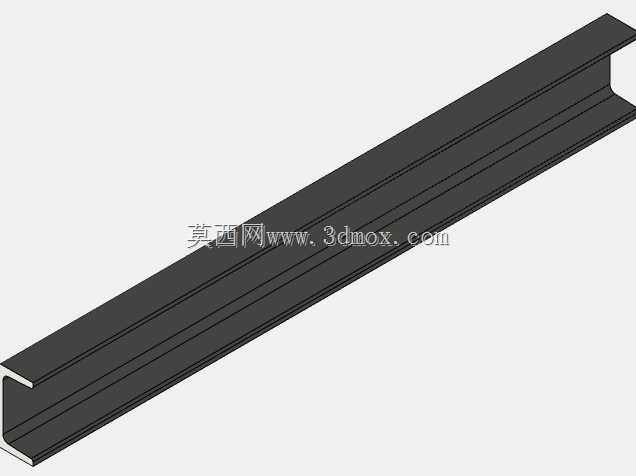

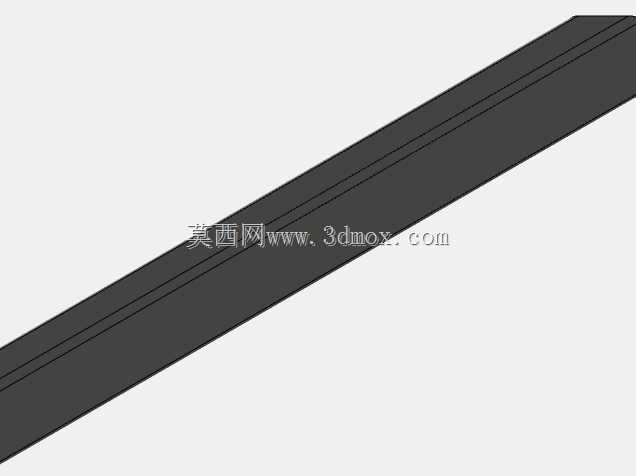

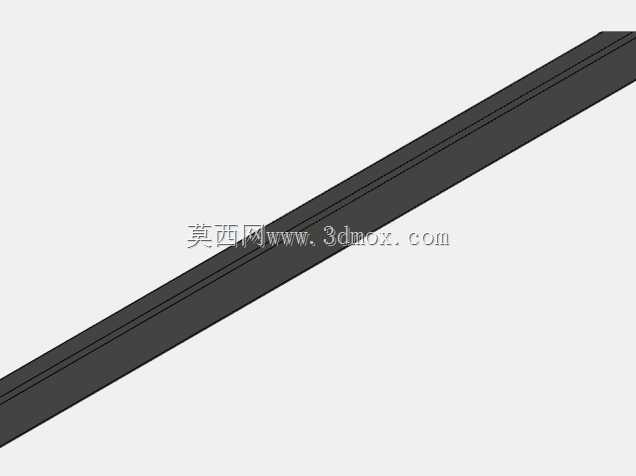

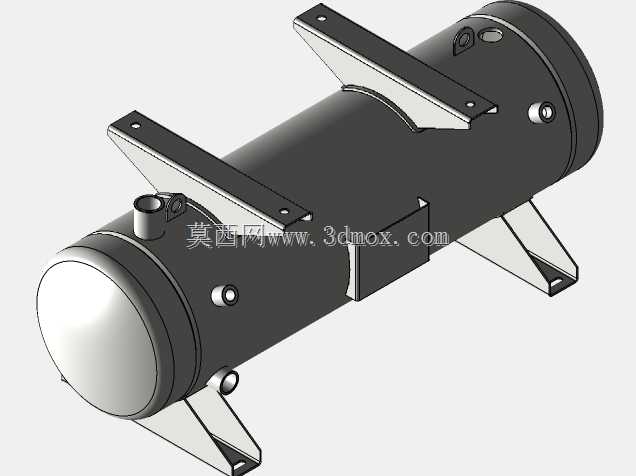

　　这套压缩机组三维结构围绕中小型工业气源供给场景搭建，常见于车间气动工具集中供气、制冷循环冷媒增压、化工小流量气体输送以及实验室稳压气源配套环节，整机将动力输入、压缩腔体、冷却管路、储气缓冲与支撑底座整合为一体，落地后可直接对接厂区气源管线。建模过程中优先还原机组真实装配逻辑：底部型钢焊接底座承担全部动载荷，地脚螺栓孔位按照常规混凝土基础间距排布，安装时需预留侧面检修抽芯空间与顶部散热通风间隙，避免墙体紧贴缸体造成散热受阻。压缩主机采用活塞往复式结构布局，曲轴箱侧布置飞轮与联轴器，动力端通过带轮或直联方式对接驱动电机，缸体上部设置进排气阀组，气流经过滤后进入腔室逐级升压，出口串联缓冲罐以削弱脉冲振动，

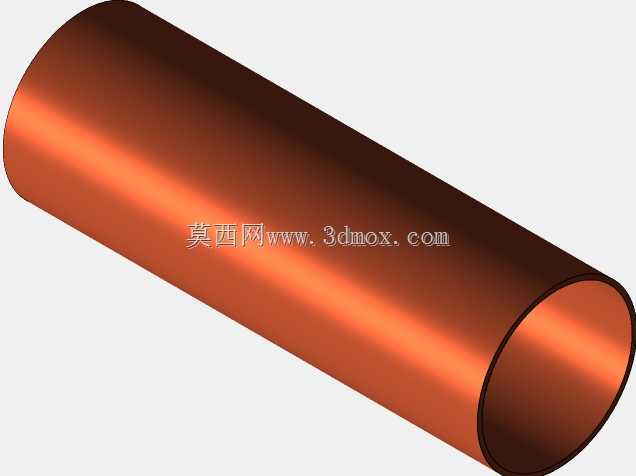

　　外接压力表与安全阀接口位置均按操作视线方向布置，方便巡检人员就地读取压力参数。设计阶段重点考量运动件的干涉校核：活塞行程范围内缸壁与连杆大头保留足够间隙，飞轮旋转轮廓外侧加装防护网罩，管路走向避开高温缸头区域，冷却水管与润滑油管分层排布，防止运维时误碰高温表面。整机外形长宽高按照常规撬装机组边界控制，底座四周设置吊装孔，叉车通道宽度满足厂内转运要求，侧面维护面板可整体拆卸，活塞环、气阀等易损件更换时无需拆解主机底座。对于结构设计人员而言，该模型完整呈现了压缩机组从动力传递、气体压缩到安全附件配置的装配关系，可用于撬装设备布局校核、管路走向优化以及安装基础尺寸核对；设备选型人员也能通过模型直观判断机组占地空间、检修开口方向与接口方位，提前规划厂区气源站的设备排布，减少现场安装时管线返工与空间冲突。
