立式液压螺旋弹簧压缩工装结构设计

　　在汽保维修、机械装配、五金零部件预装的一线作业场景里，螺旋弹簧的预压拆装始终是绕不开的工序——不管是机动车悬架弹簧的拆卸更换、工业阀门内置弹簧的预紧装配，还是弹性元件生产环节的刚度测试预装，都需要稳定可控的轴向压力将弹簧压缩至指定行程，才能完成锁止件拆装、预紧力调校等操作，传统手动丝杆式弹簧压缩工具不仅操作费力，长行程压缩时还容易出现丝杆受力偏载、弹簧弹出的安全隐患，这套立式液压驱动的螺旋弹簧压缩结构，正是针对这类作业痛点做的定向优化设计。

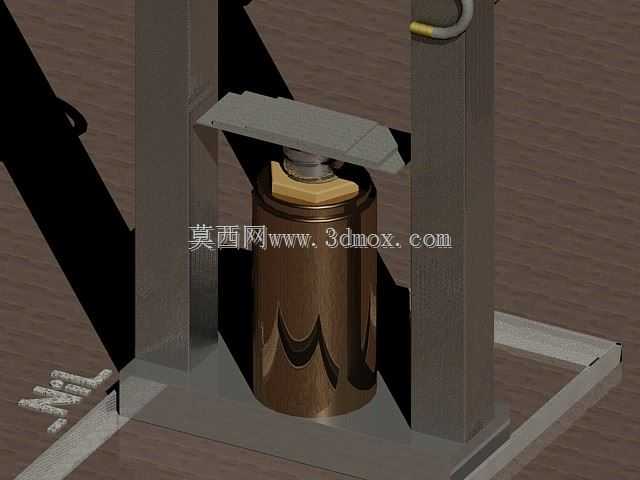

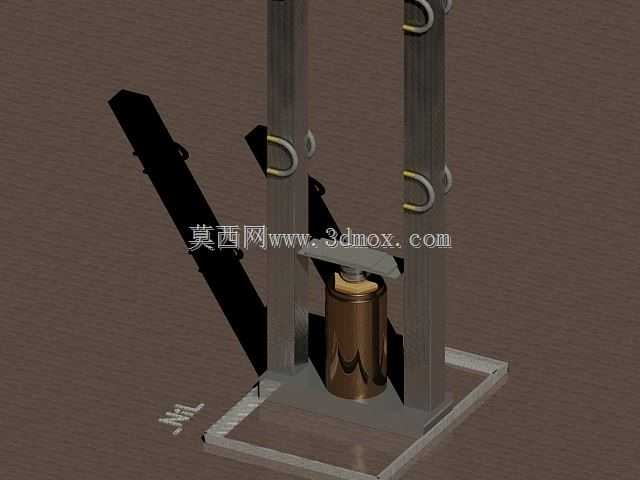

　　从结构布局来看，整套装置采用双导柱立式框架作为承载主体，两根平行布置的高强度导柱通过底部方形安装底座刚性连接，底座预留了通用安装孔位，既可以直接固定在车间重型工作台台面作为固定工位使用，也可以加装移动脚轮适配流动维修场景的转场需求，整体安装边界控制在常规工位的占地范围内，不需要额外预留超大操作空间，导柱表面做了硬化耐磨处理，表面粗糙度控制在适合滑动配合的区间，避免长期受压滑动出现拉痕卡顿。驱动单元采用单作用液压油缸作为动力输出核心，油缸垂直安装在底座中心位置，输出轴朝上正对弹簧放置工位，相比上置油缸的结构，下置驱动的布局能让整体重心更低，压装作业时整机稳定性更好，不会因为弹簧反作用力出现整机倾翻的风险，油缸的输出行程覆盖了常规民用、工业用螺旋弹簧的最大压缩长度需求，额定输出压力匹配常见线径弹簧的预压载荷，不会出现压力不足压不动、或者压力过载压溃弹簧的问题。

　　弹簧定位部分做了可调式适配设计，导柱上配套的可调限位挂钩可以根据待压缩弹簧的自由长度、外径尺寸上下调整位置，挂钩内侧做了圆弧过渡处理，贴合弹簧外圈的同时不会刮伤弹簧表面的防腐涂层，挂钩的锁紧结构采用快拆式设计，调整位置时不需要完全拆卸紧固件，扳动锁紧手柄即可完成位置固定与释放，单人操作就能快速完成不同规格弹簧的装夹定位。压装作业时，先将待压缩弹簧垂直放置在油缸顶部的支撑托盘上，调整两侧导柱上的挂钩卡入弹簧上端的有效圈位置，确认挂钩完全卡入弹簧间隙后，再驱动油缸缓慢上升，油缸输出的轴向推力会沿着导柱的导向方向垂直作用在弹簧上，全程不会出现偏载力矩，弹簧压缩过程中两侧导柱承担侧向限位作用，就算弹簧本身存在轻微的端面不平整问题，也能在导向结构的约束下保持垂直压缩状态，避免弹簧弹出伤人的安全风险。

　　设计过程中特意做了受力路径的优化，所有压装反作用力都会通过导柱直接传递到底座安装面，不会让液压油缸承受额外的侧向力，能有效延长油缸密封件的使用寿命，减少后期维护频次。操作端的接口预留了通用手动液压泵、电动液压站的连接位，用户可以根据自身的作业场景选配动力源，固定工位作业可以接车间集中液压源提升效率，户外流动维修可以搭配手动液压泵不需要外接电源，适配性更强。相比传统的三爪式、丝杆式弹簧压缩工具，这套结构的压装行程更长，受力更均匀，不仅能适配等节距圆柱螺旋弹簧，针对部分变节距、锥形弹簧的压缩作业也能通过调整挂钩位置完成装夹，覆盖的弹簧规格范围更广。

　　在实际装配验证环节，这套结构的零件加工难度低，导柱、底座、挂钩都可以采用常规型材经铣削、钻孔、焊接工序完成加工，不需要开模定制特殊零件，后期如果出现零件磨损，替换成本也很低，适合小型机加工车间自制、或者维修班组作为常备工装使用。压装作业的行程控制可以通过油缸的供油流量无级调节，压缩速度可以根据作业需求灵活调整，刚开始装夹时可以快速进给提升效率，接近目标压缩量时切换为慢速进给，方便操作人员精准控制压缩行程，避免过压导致弹簧塑性变形。整套结构没有复杂的传动部件，日常维护只需要定期给导柱表面涂抹润滑脂、检查油缸密封件是否漏油即可，维护门槛很低，就算是没有液压设备维护经验的一线操作人员，也能快速上手完成日常保养。
