圆管椅脚塑料封堵塞三维结构设计

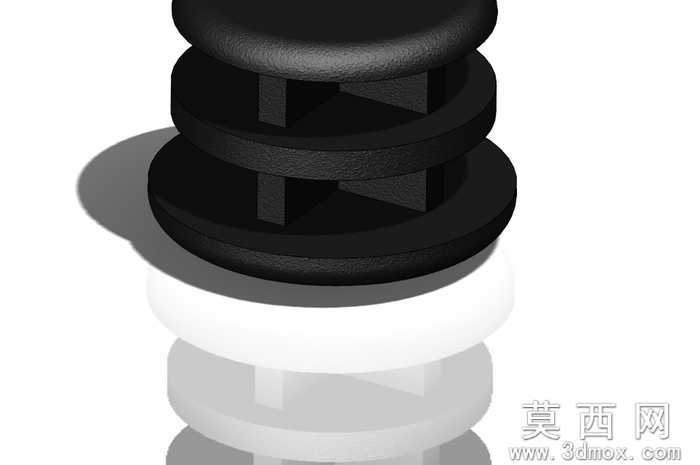

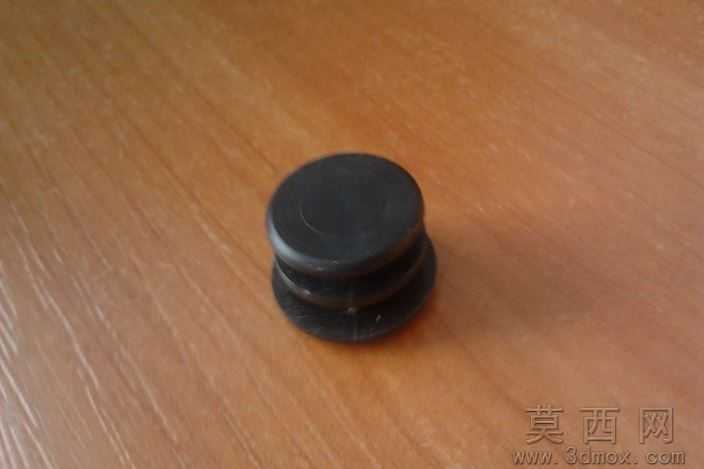

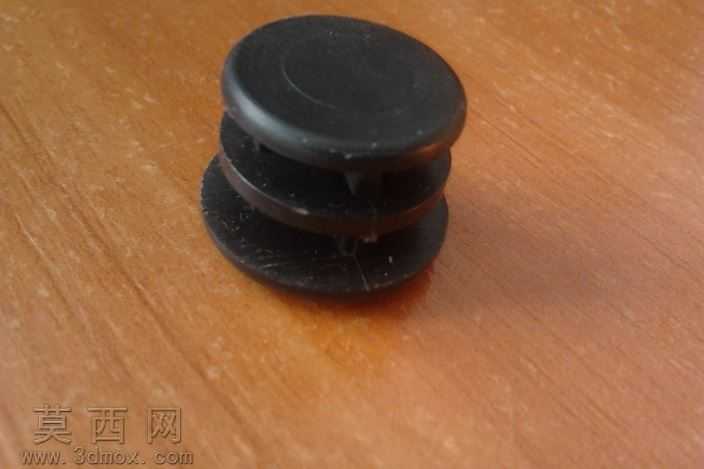

本模型为圆管椅脚专用塑料封堵塞，采用SolidWorks完成全参数化三维建模，建模过程中以实际家具圆管的内径尺寸为核心基准，严格匹配常规钢制圆管椅腿的公差范围，保证封堵塞安装后的过盈配合精度。模型整体采用同轴回转体结构设计，顶部为平整的圆形封盖面，封盖边缘做微小圆弧倒角处理，既避免安装后锐边划伤使用者，也能在封堵后与圆管端面形成贴合的密封效果，阻挡灰尘、杂物进入管材内部造成锈蚀。封堵塞中部设计有两道环形卡接筋，两道筋的外径略大于适配圆管的内径，安装时筋位受挤压产生弹性形变，借助塑料材质本身的弹性张力牢牢卡紧在圆管内壁，防止日常使用过程中封堵塞脱落；两道卡筋之间预留有环形让位槽，为筋位的弹性形变提供足够的变形空间，降低安装时的按压阻力，提升装配顺畅度。模型底部设计有直径略小于卡筋的导向段，导向段边缘做斜角导向处理，安装时可快速对准圆管内孔，无需反复调整位置即可顺利推入。材质设定为常用的黑色改性聚丙烯，该材质兼具良好的韧性与耐磨性，同时具备一定的抗老化性能，适配家具长期使用的场景需求，渲染阶段采用哑光黑色塑料材质参数，还原真实塑料件的表面质感，无多余反光与夸张质感表现，贴合实物的视觉效果。建模过程中对所有棱角做了符合注塑工艺要求的圆角处理，避免模型出现尖锐直角，既匹配实际注塑生产的脱模需求，也防止应力集中导致的部件开裂。整体结构无多余复杂特征，所有尺寸均经过装配干涉校验，可直接用于3D打印样件验证，也可导出为通用格式用于注塑模具的开模设计，适配办公椅、餐椅、钢架桌等各类带圆管支腿的家具产品使用，能够有效解决圆管端口划伤地面、进灰锈蚀的问题，同时提升家具支脚的整体美观度。
