小型注塑成型模具型腔结构设计

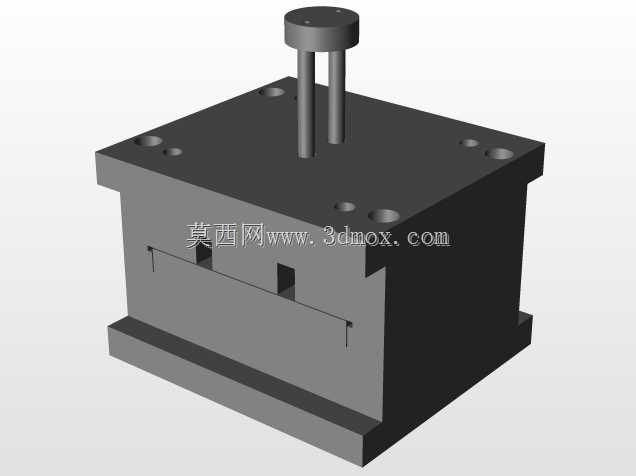

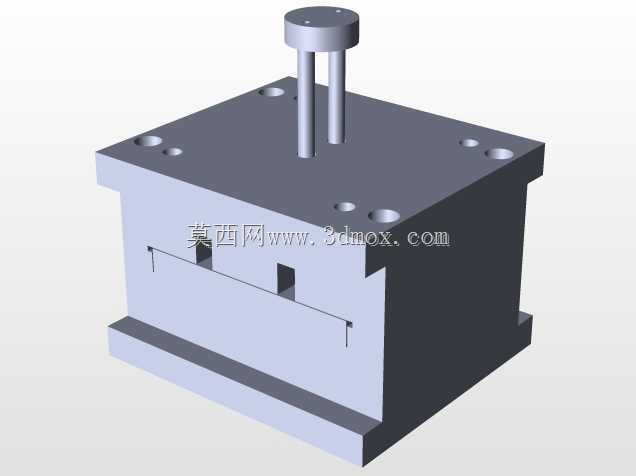

　　这套模具结构主要面向小型塑胶件的注塑成型工序，适配卧式注塑机的安装接口，可直接固定在标准机台的动定模安装板上，无需额外定制转接板。从结构布局来看，整体采用方正模坯设计，四个边角预留的沉头孔为模架固定孔，孔位公差按照H7级精度设计，可保证模具安装到机台后，动定模合模时的同轴度误差控制在0.02mm以内，避免成型过程中出现飞边、错模等常见缺陷。模具侧面开设的狭长槽为冷却水道的外接接口位，可直接接入模温机的水循环管路，通过控制冷却水流速与温度，精准调控型腔内塑胶熔体的冷却速率，减少成型件的内应力，避免产品出模后出现翘曲变形。

　　在实际生产场景中，这类模具多用于生产尺寸较小、结构规整的电子类塑胶外壳或者小型功能结构件，单模次可根据型腔排布实现1出2或者1出4的成型效率，适配PP、ABS、PC等常用热塑性塑胶原料的加工参数。设计过程中，分型面选择在产品截面最大的位置，保证开模时产品能够顺利留在动模侧，配合顶出机构实现自动脱料，无需人工手动取件，可适配自动化注塑生产线的连续作业需求。模具的合模导向依靠边角的导柱导套结构实现，导柱采用SUJ2轴承钢淬火处理，表面硬度达到HRC58-62，长期合模作业不会出现磨损拉毛的问题，可有效延长模具的整体使用寿命。

　　从安装边界来看，模具整体外形为规整立方体，长宽高尺寸适配120T-160T锁模力的卧式注塑机容模空间，最大开模行程预留量满足产品顶出距离的1.5倍以上，避免开模行程不足导致产品无法顺利脱出。模具的进料方式采用侧浇口设计，浇口位置选择在产品非外观面的侧边，成型后去除浇口的痕迹不会影响产品的外观质量，同时浇口截面尺寸按照原料流动性参数设计，保证熔体填充时能够在0.8秒内充满整个型腔，避免出现缺胶、熔接痕等成型缺陷。

　　结构设计上，动模侧预留了顶针板的安装空间，可根据产品的筋位、柱位分布灵活布置顶针位置，顶针排布避开产品的外观面与配合面，顶出时受力均匀，不会出现顶白、顶穿等问题。定模侧的型腔部分采用整体镶件结构，当生产过程中型腔出现磨损或者需要更换产品型号时，可直接拆卸更换镶件，无需更换整套模架，大幅降低模具改造成本与维护周期。模具的排气槽开设在分型面的熔体填充末端，槽深控制在0.02mm，既可以顺利排出型腔内的空气，避免产品出现气泡、烧焦等缺陷，又不会出现溢料飞边的问题。

　　在实际投产前的试模环节，这套结构可快速完成合模调试，冷却水道的布局保证型腔各个位置的温度差控制在5℃以内，成型周期可稳定在15-20秒每模，成型产品的尺寸精度可达到MT5级，满足普通消费电子类塑胶件的尺寸公差要求。模具的整体结构没有复杂的抽芯、斜顶机构，结构简单可靠，维护难度低，适合中小批量塑胶件的生产需求，日常维护仅需要定期在导柱、顶针位置加注润滑脂，检查冷却水道是否存在水垢堵塞即可，不需要复杂的专业维护技能。
