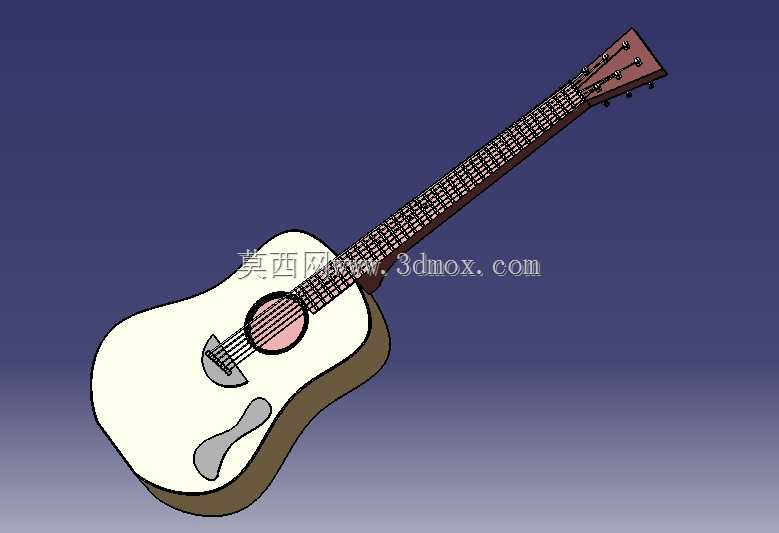

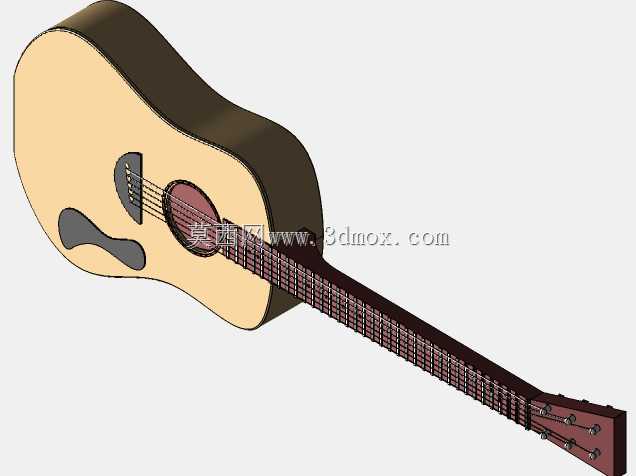

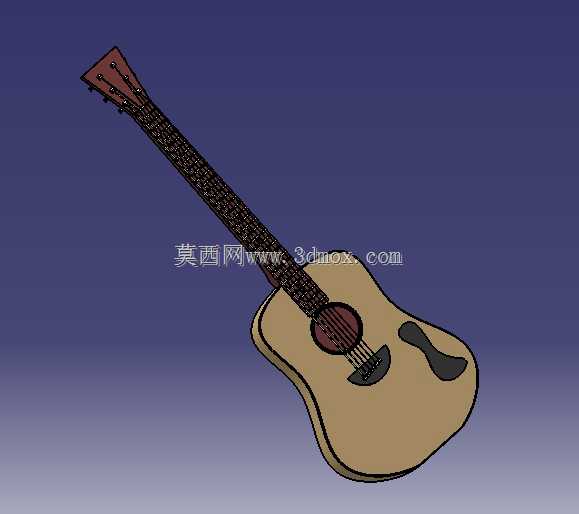

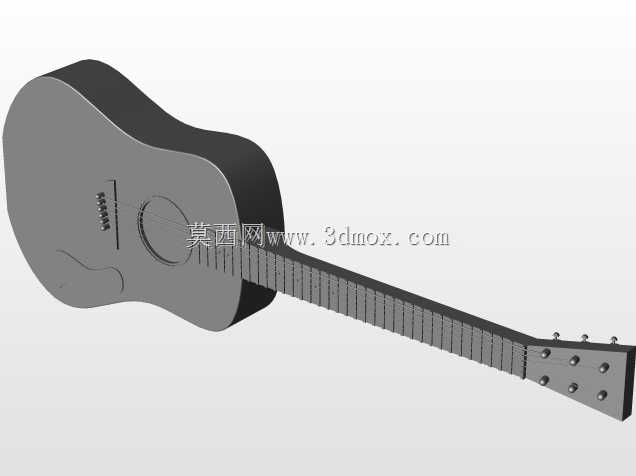

民谣原声木吉他精细结构三维数模

　　做乐器结构设计快十年，经手的弦乐器数模没有一百也有八十，这次拆解的民谣木吉他结构，是日常教学演示、文创产品衍生设计、乐器装配工艺验证里最常用的参考构型。先从实际应用场景说，这类D型桶身的木吉他，是民用弹唱、原声伴奏场景里占比最高的品类，不管是线下琴行的教学展示、乐器厂商的新品打样前的结构干涉检查，还是文创周边做等比例缩放摆件的结构参考，都需要精准的三维数模来做前期验证，避免开模或者打样阶段出现结构错位、装配公差超差的问题。

　　从设计思路上拆解，这个数模完整还原了木吉他的核心受力结构：琴头部分做了15度的仰角设计，这个角度不是随便定的，是为了让琴弦从弦枕到弦钮的走线路径形成足够的下压力，保证空弦振动时不会出现打品、跑音的问题，数模里六个弦钮的安装孔位严格按照标准弦距排布，相邻弦钮中心距控制在18mm，既不会因为间距太小导致调弦时手指干涉，也不会让琴头宽度过大影响持握手感。琴颈部分做了内置的弧形钢筋预埋槽，这个细节很多新手建模的时候会漏掉，实际生产里这个槽是用来放调节钢筋的，用来抵消琴弦长期拉力带来的琴颈弯曲变形，数模里槽的深度控制在12mm，宽度8mm，刚好适配市面上通用的双向调节钢筋，安装边界留了0.2mm的涂胶间隙，不用后期再做结构修正。

　　再说到核心的共鸣箱部分，这个数模用的是标准41寸D桶轮廓，桶身最大宽度395mm，箱体深度100mm到120mm做渐变过渡，这种渐变厚度是为了让低频共鸣更饱满，面板上的音孔直径严格控制在98mm，音孔圈的装饰槽预留了1.5mm的镶嵌深度，不管是贴装饰标还是嵌贝壳饰片都能直接用。下码的位置做了精准的定位，距离音孔下沿22mm，弦钉孔的排布和琴头弦钮一一对应，每个弦钉孔的倾斜角度做了5度的内倾，能让琴弦安装后更好地卡紧，避免松脱。指板部分的品丝排布完全按照十二平均律的弦长计算，有效弦长648mm，从一品到二十品的品距逐次递减，指板弧度做了12英寸的曲率，这个弧度是民谣吉他最常用的参数，按弦的时候手感更顺滑，不会出现边缘卡手的问题。

　　很多人做吉他建模容易忽略的安装边界问题，这个数模里都做了还原：比如琴颈和桶身的接柄位置，做了燕尾榫的插接结构，榫头的配合公差留了0.15mm，装配的时候既能顺利插入，打胶后也能保证足够的连接强度，不会因为琴弦拉力出现开胶变形。护板的位置贴合面板弧度，边缘做了0.5mm的倒边，安装位置覆盖了音孔下方到下码上方的扫弦区域，刚好能避免拨片或者指甲刮花面板。从实际用途来说，这个数模不光能用来做结构验证，还能直接导入渲染软件做产品宣传图，也能导出到CAM软件做雕刻机的加工路径，不管是做实木整琴的CNC加工，还是做3D打印的缩小模型，都能直接提取曲面和实体数据，不用再重新描线补面。

　　做这类乐器数模最忌讳的就是只做外形不做内部结构，这个数模里连内部的音梁结构都做了简化还原，面板下的X型主音梁、两个侧音梁，背板下的三道横向支撑梁都有体现，音梁的高度从中心到边缘做了渐变削切，这个细节直接影响共鸣效果，要是只做个空壳，做声学仿真的时候根本出不了准确结果。另外所有的装配孔位都做了沉台设计，比如弦钮的安装孔、背带钉的安装孔，沉台深度刚好能把螺丝头完全埋入，不会出现凸起刮手的问题，背带钉的位置分别在琴尾和琴颈根部，两个安装点的连线和琴身重心重合，背起来的时候不会出现琴头下坠的问题。

　　从结构工程师的角度看，这个数模的曲面质量足够高，所有的过渡面都是G2连续，没有碎面、尖角，不管是做结构分析还是做外观渲染都不会出现破面问题，各个部件的拆分也完全符合实际生产的装配逻辑，没有出现一体打印不可能实现的倒扣结构，每个可拆卸部件都留了合理的装配间隙，拿到手就能直接用来做二次开发，不管是改电箱款的拾音器安装槽，还是改小尺寸的旅行款吉他，都能在这个基础数模上快速调整，不用从零开始建模，能省不少前期结构梳理的时间。
