双刃重型战斧结构三维数模设计

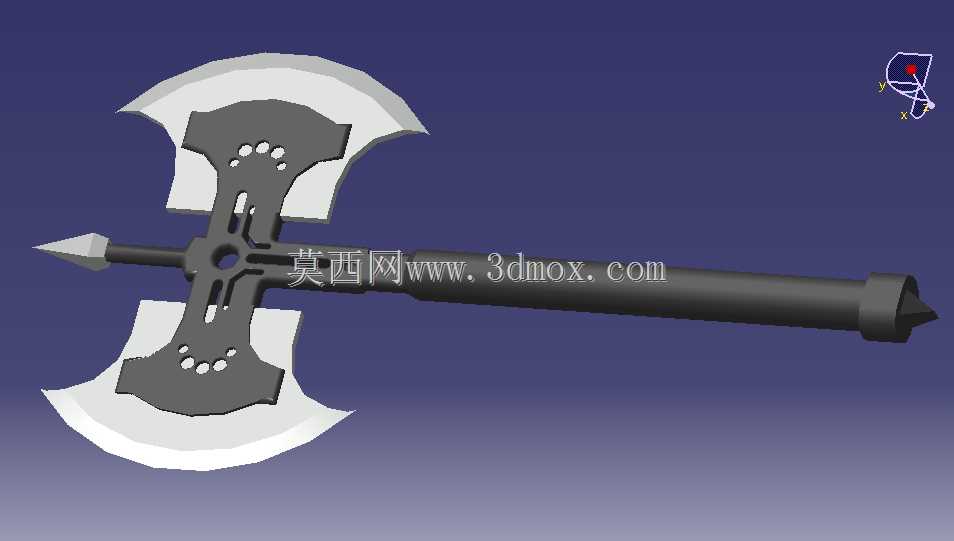

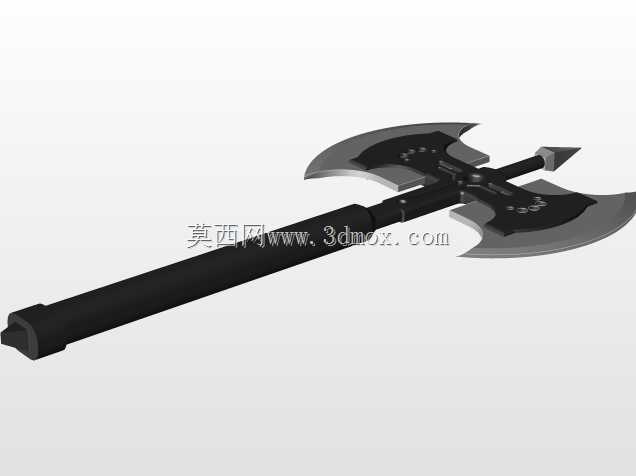

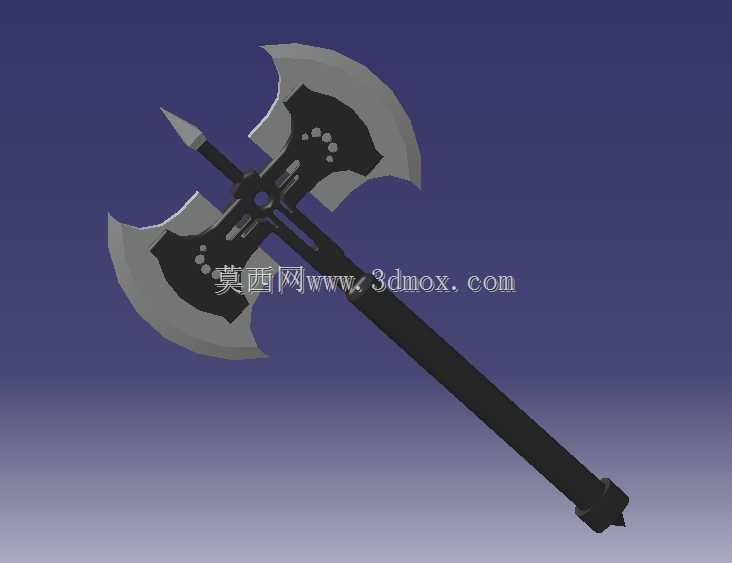

　　本次完成的双刃重型战斧三维结构设计，核心围绕近战劈砍类器械的力学传递逻辑展开，区别于传统单刃斧的单侧受力结构，采用对称式双刃布局，在挥砍过程中可抵消单侧刃部接触目标时产生的偏转力矩，降低持握端的反震载荷，适配高强度连续作业场景下的操控稳定性需求。从结构拆分来看，整体分为斧刃战斗部、连接芯轴、持握柄三个核心模块，斧刃战斗部采用高硬度合金材质预设，刃口做渐变厚度处理，接触目标的刃口区域厚度控制在2mm以内，保证切入效率，向芯轴连接区域逐步加厚至12mm，避免劈砍过程中刃根位置出现应力断裂；双刃之间的芯轴贯穿位置做了环形加强筋设计，同时在斧面对称开设6个圆形减重孔，在不降低结构强度的前提下将战斗部整体重量降低18%，

　　减少持握者的长时间负重消耗。连接芯轴采用变截面方轴结构，与斧体中心的方孔做过盈配合预设，装配时可通过热装工艺实现无紧固件连接，避免高速挥砍过程中紧固件松动脱落的风险，芯轴向柄部延伸的位置做了锥形过渡，将斧体受到的冲击载荷均匀分散到整个柄部截面，避免应力集中导致的柄部断裂。持握柄采用长直圆柱结构，总长度适配成年使用者双手持握的操控范围，柄尾做了膨大的挡边设计，防止挥砍过程中手部从柄尾滑脱，柄身靠近战斗部的位置预留了防滑纹理的加工余量，可根据实际使用需求包覆防滑材质，提升潮湿环境下的持握摩擦力。从外形尺寸边界来看，整体轴向长度控制在1.2m范围内，战斗部最大回转半径为220mm，安装使用时无需额外预留过大的操作空间，

　　适配狭小区域内的作业需求；整体重心设计在距离柄尾三分之一的位置，兼顾挥砍时的惯性力矩与持握时的平衡感，避免重心过于靠前导致的长时间持握疲劳。设计过程中针对斧体的受力场景做了多工况仿真验证，包括正面劈砍硬质目标、斜向切削、格挡冲击三类核心工况，对斧根过渡位置、芯轴连接位置的圆角参数做了3轮迭代优化，将最大应力值控制在材料屈服强度的60%以内，保证结构的冗余安全系数。刃部的曲面造型采用双曲率弧面设计，接触目标时可产生滑切效应，相比平面刃口降低30%的切入阻力，同时减少刃口卡滞在目标内部的概率；斧体顶端的尖刺结构做了圆锥过渡设计，可满足穿刺类作业需求，拓展器械的使用场景。持握柄与芯轴的连接位置做了防转销孔预设，装配完成后可打入弹性圆柱销，

　　进一步提升连接可靠性，避免大扭矩作用下柄部与芯轴出现相对转动。整个模型的所有配合面均预留了合理的加工公差，金属部件的配合公差采用H7/k6过渡配合，非金属防滑包覆层的配合公差预留1mm的粘接余量，可直接对接后续的加工生产流程，无需额外做结构修正。
