大扭矩金属齿轮舵机结构三维建模

项目分类:通用机械零部件 发布时间:2022-07-30 ID:686272
  • 大扭矩金属齿轮舵机结构三维建模
  • 大扭矩金属齿轮舵机结构三维建模
  • 大扭矩金属齿轮舵机结构三维建模

  在航模、小型机器人、自动化执行机构的开发场景中,舵机是最常用的角度执行单元,这款MG996R规格的大扭矩舵机,常被用于1:10比例遥控车转向、多足机器人关节驱动、小型机械臂俯仰动作、航模舵面控制等需要精准角度输出、中等扭矩输出的场景,相比微型9g舵机,它的输出扭矩足以驱动负载更大的执行端,同时保持了标准舵机的安装孔位兼容性,能适配绝大多数通用舵机安装支架。

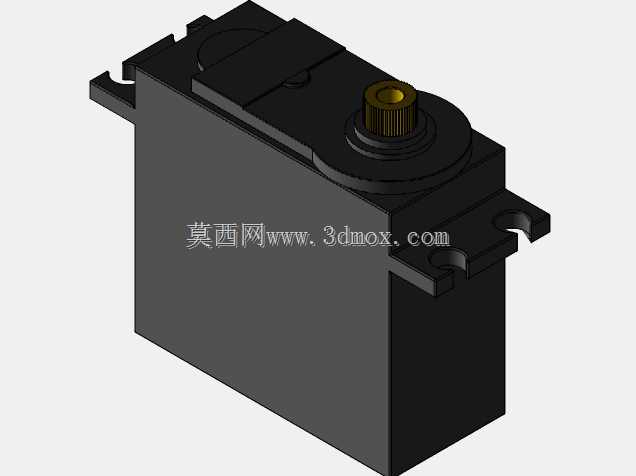

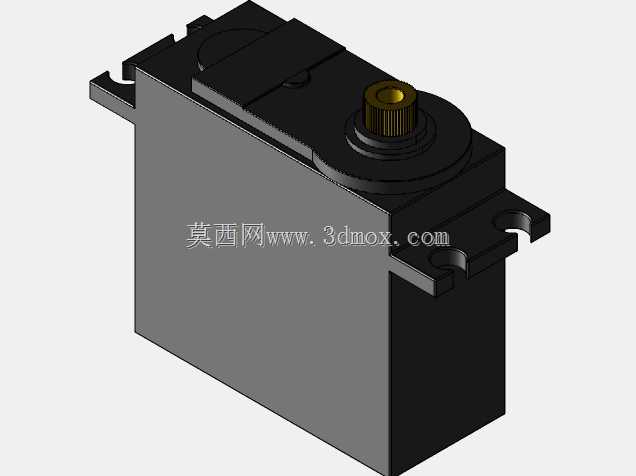

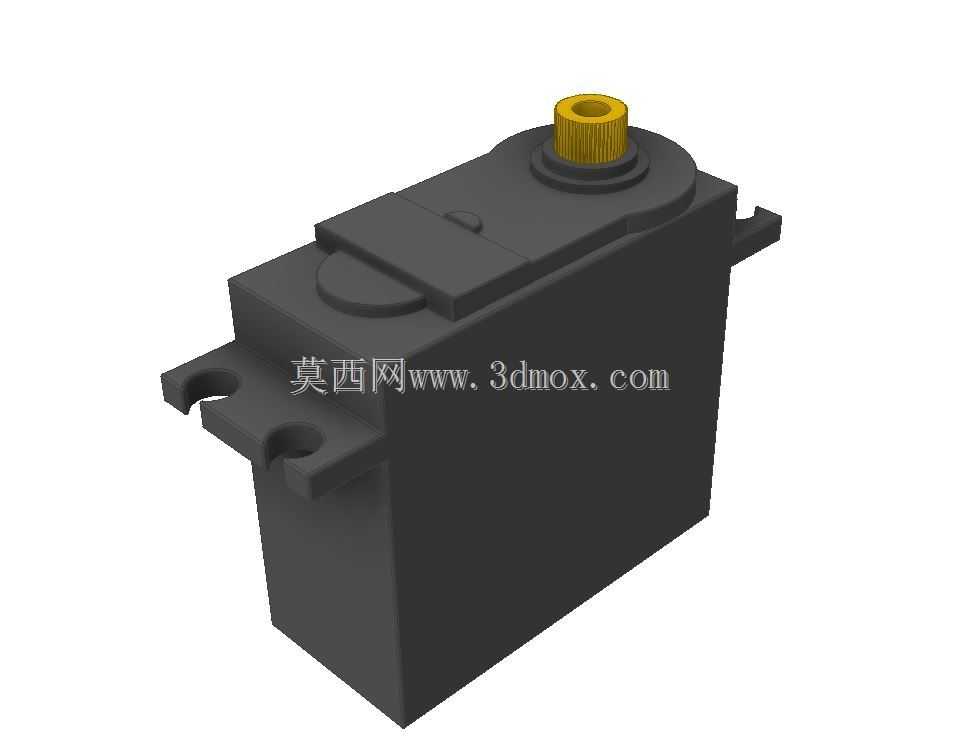

  建模过程中首先还原了标准舵机的外形轮廓,主体外壳采用上下扣合的矩形结构,两侧伸出带安装孔的固定耳,这部分的安装孔中心距严格遵循通用舵机的安装规范,固定耳上的通孔直径适配M2规格的安装螺丝,安装时可以直接通过螺丝将舵机固定在支架或者设备基板上,不需要额外做转接结构,这也是标准舵机能够跨场景通用的核心设计点。顶部的输出轴采用金属齿结构,轴端的花键齿形匹配标准舵机摇臂,输出轴中心距离外壳底部的高度、输出轴的伸出长度都按照实际产品的安装边界做了还原,设计配套摇臂或者连杆结构时,可以直接参考这个模型的尺寸做干涉检查,避免装配时出现摇臂蹭到外壳、连杆运动行程不足的问题。

  从功能特性来看,这类舵机内部通过直流电机驱动减速齿轮组,将电机的高转速低扭矩输出转化为输出轴的低转速高扭矩输出,配合内部的位置反馈电位器,实现0-180度范围内的角度闭环控制,建模时虽然没有还原内部的齿轮组、电机、电位器等细节结构,但外壳的内部空腔尺寸做了合理预留,如果需要做内部结构的迭代设计,可以在这个外壳模型的基础上拆分零件,补充内部传动结构。外壳表面的合模线、顶部的固定螺丝沉孔、侧面的出线槽位置都做了写实还原,出线槽的宽度足够容纳舵机的三根控制信号线,设计设备走线槽时可以参考这个位置预留过线空间,避免线材被外壳或者安装支架挤压磨损。

  在实际选型应用中,这类舵机的工作电压通常在4.8V-6V区间,不同电压下输出扭矩有明显差异,建模时不需要体现电路部分的结构,但安装边界的还原直接影响整机的装配效率,很多新手设计师在做小型机器人结构时,往往只关注舵机的长宽高外形尺寸,忽略了两侧固定耳的厚度、输出轴的花键啮合长度、摇臂安装后的运动扫掠范围,导致装配时出现舵机装不进支架、摇臂转动时碰到周边结构的问题,这个三维模型完整还原了所有外部安装特征,在做结构设计时可以直接将模型调入装配体,做静态干涉检查和运动仿真,提前规避装配风险。

  另外,舵机外壳的边角做了小圆弧过渡,没有尖锐的直角,这既符合注塑件的工艺要求,也能避免安装时划伤线材或者操作人员,顶部输出轴周围的凸台高度刚好高于摇臂安装后的底面,保证摇臂转动时不会摩擦外壳上表面,减少转动阻力和磨损。两侧固定耳的位置对称分布,不管是正装还是反装都能保证安装孔位对齐,适配不同的安装方向需求。需要注意的是,这个模型是用于结构装配参考的外部模型,如果需要做舵机本身的生产开模,还需要进一步核对内部零件的配合尺寸、外壳的壁厚、注塑拔模角度等工艺参数,但对于做设备集成、结构选型的工程师来说,这个模型的外部尺寸精度完全可以满足布局设计、安装干涉检查的需求,不需要额外测绘实物就能完成前期的结构布局工作,大幅缩短小型自动化设备、航模、机器人项目的开发周期。在做机械臂关节设计时,还可以基于这个舵机的安装孔位设计配套的舵机支架、关节连接件,保证零件的互换性,降低后续的维护成本,毕竟标准舵机是通用量产件,损坏后可以直接替换同规格产品,不需要定制特殊的执行部件。
