符合日标的2英寸大半径PVC三通管件结构

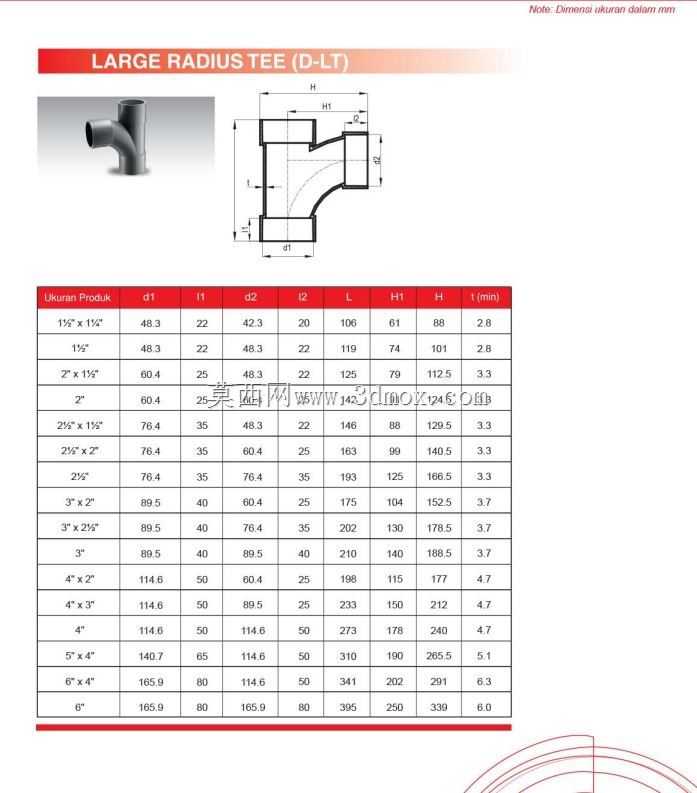

　　在民用建筑排水、工业低压流体输送、市政雨污分流支管接驳的场景里，管路转向与分支接驳的位置，水锤效应、杂物卡堵是长期困扰运维人员的常见问题，常规直角三通因为转角处流道突变，流体经过时局部阻力系数陡增，不仅会提升输送过程的压损，还容易在转角位置滞留纤维类杂物、硬化淤积物，时间久了就会造成管路通径缩小，甚至引发堵塞返水，尤其是2英寸公称通径的支路，因为本身通径不大，一旦出现淤积，疏通作业的操作空间非常有限。这款大半径三通的设计，核心就是针对这类痛点优化流道形态，把支管和主管的接驳转角做成大曲率圆弧过渡，完全匹配JIS K-6739标准里的尺寸公差与性能要求，流体从支管汇入主管或者从主管分流到支管的时候，流道不会出现突然的折角，

　　顺着圆弧壁面平缓转向，局部阻力系数比普通直角三通降低四成以上，既可以减少流体输送过程的动力损耗，也能让污水里携带的毛发、食物残渣、细小碎屑顺着流道顺滑通过，不容易在转角位置挂壁淤积，大幅降低后期管路堵塞的概率。从结构设计的细节来看，三个接口都做了标准的承插式结构，承口的内径尺寸严格匹配对应规格PVC管材的外径公差，承口内部预留了粘接剂的容纳间隙，现场安装的时候不需要额外加工坡口，只要把管材外壁打磨粗糙、均匀涂抹专用PVC粘接剂之后插入承口，等待固化完成就能达到足够的密封强度和拉拔强度，不需要额外加装密封件或者紧固件，安装效率比法兰连接、螺纹连接的管件高很多，非常适合批量铺设的管路工程。三个承口的端部都做了微小的倒角处理，既可以在管材插入的时候起到导向作用，也能避免安装过程中锋利的管口边缘刮伤施工人员，同时防止粘接剂被管口边缘刮除造成密封缺陷。整体外形的安装边界也做了充分的适配考量，因为是大半径过渡结构，支管轴线和主管轴线的垂直距离比普通直角三通略大，在管路排布设计的时候，只要预留对应尺寸的安装空间，就可以直接替换同规格的普通三通，不需要对原有管路的走向做大幅调整，不管是新建管路的设计选型，还是老旧管路的故障件替换，都有很好的适配性。材质方面选用的是常规硬质PVC配方，本身具备优秀的耐酸碱腐蚀性能，对于生活污水里的弱酸碱成分、工业排放的轻度腐蚀性流体都有足够的耐受能力，内壁光滑粗糙度低，流体通过的时候摩擦阻力小，也不容易附着污垢，

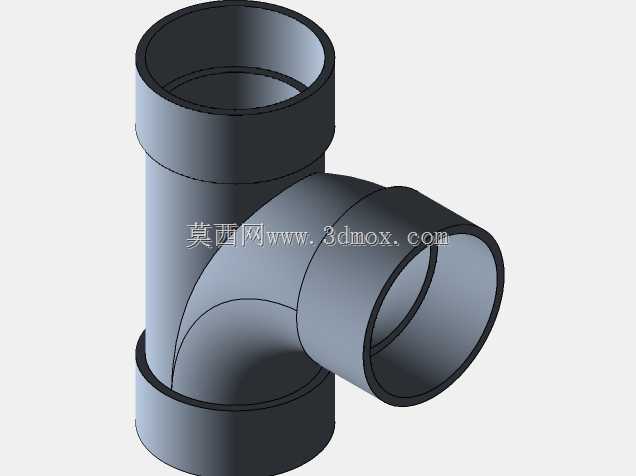

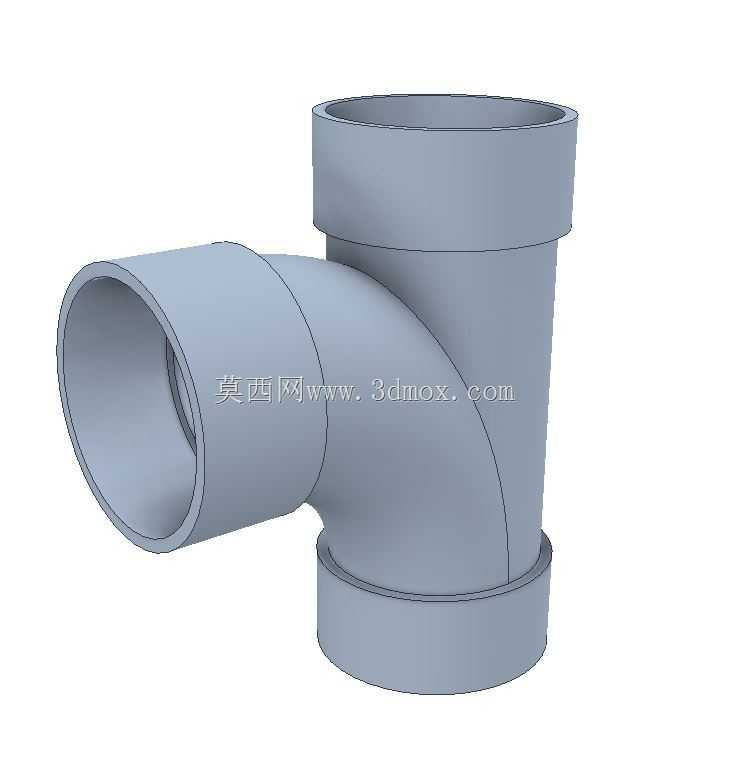

　　正常使用工况下的使用寿命可以达到五十年以上，完全满足建筑给排水管路的设计寿命要求。在建模过程中，所有的尺寸参数都严格对标JIS标准的要求，承口的插入深度、壁厚分布、圆弧过渡段的曲率半径都和实际量产的产品完全一致，没有做简化或者夸张的艺术处理，结构工程师在做管路排布设计的时候，可以直接把这个模型导入装配体，用来校验安装空间、做管路干涉检查，模拟流体走向的时候也能获得更贴近实际工况的阻力参数，避免因为模型和实物尺寸偏差造成现场安装的时候出现空间不足、接口错位的问题。很多设计人员在做PVC管路设计的时候，往往会忽略三通的流道形态对整个管路系统的影响，随便调用一个直角三通的模型凑数，等到实际投入使用之后，才发现转角位置频繁堵塞、

　　压损超过设计预期，再返工更换管件不仅会增加材料成本，还会耽误施工工期，这款大半径三通的模型，刚好可以给这类对管路流畅性有要求的场景提供精准的选型参考，不管是家装的同层排水支路、阳台排水接驳，还是工厂的循环冷却水支路、实验室的废液收集管路，都可以选用这类大半径结构的三通来提升管路运行的可靠性。另外，管件的壁厚设计也做了等强度优化，在流道转角的位置因为流体冲击的应力更大，适当增加了局部壁厚，而在平直段的位置保持标准壁厚，既可以保证整个管件的承压能力满足1.0MPa的工作压力要求，也不会造成不必要的材料浪费，控制产品的生产成本，三个承口的加强筋结构和承口端部的加厚处理，也能避免安装过程中用力过大造成承口开裂的问题，适配现场施工的粗暴操作场景，降低安装过程的废品率。
