机器人用钣金卡扣式控制外壳结构设计

项目分类:通用五金配件 发布时间:2022-07-30 ID:686274
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计
  • 机器人用钣金卡扣式控制外壳结构设计

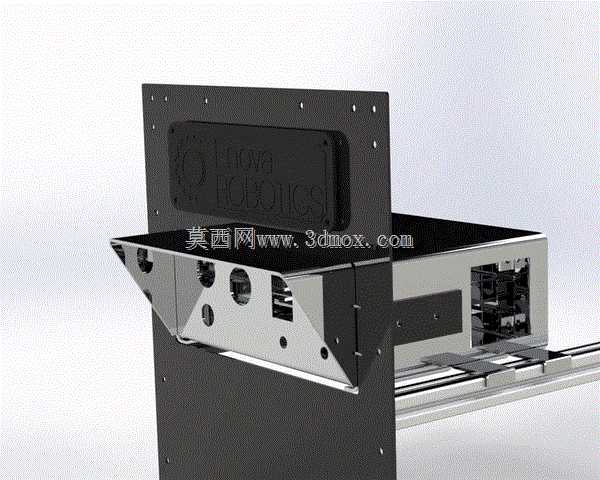

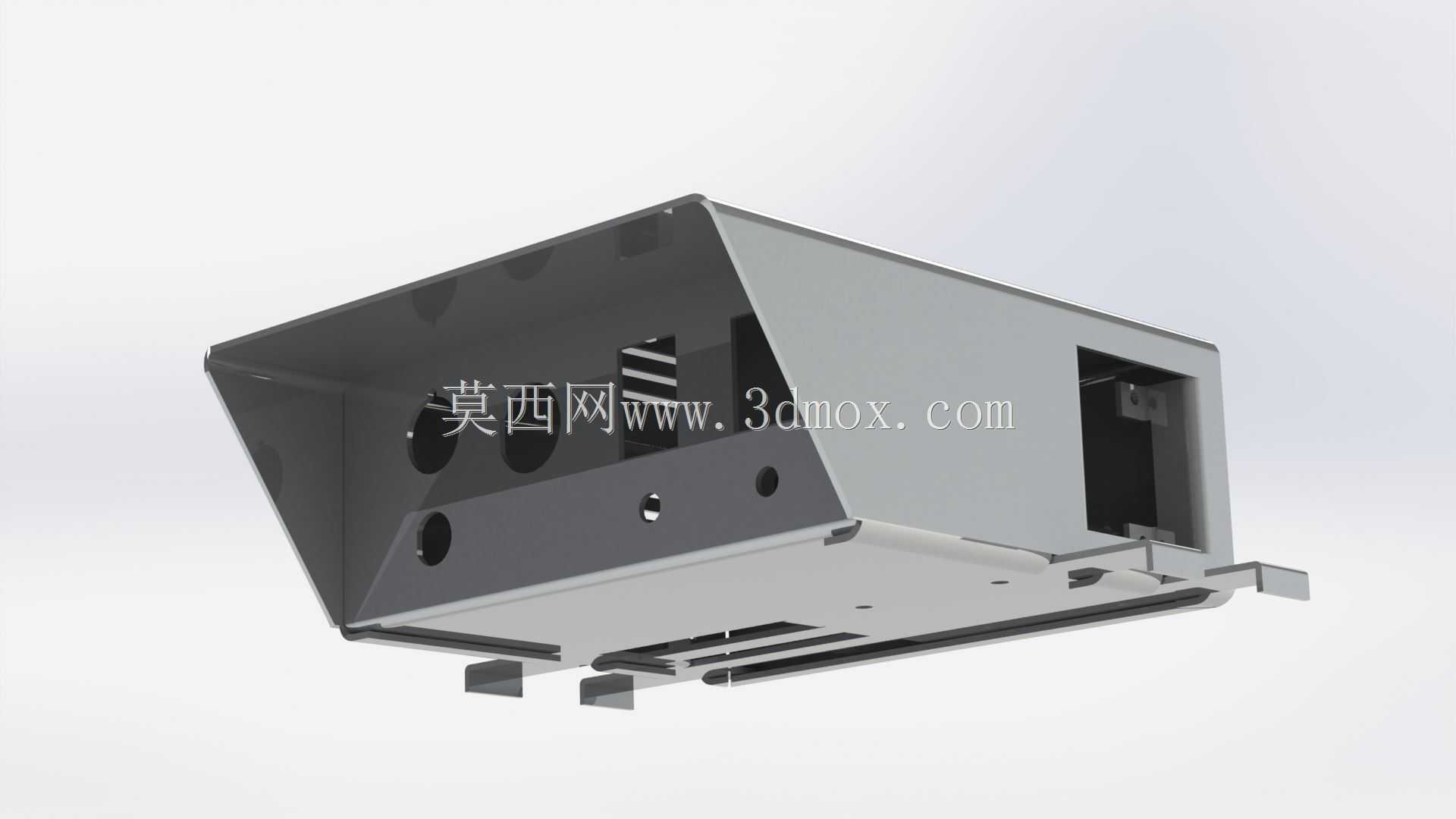

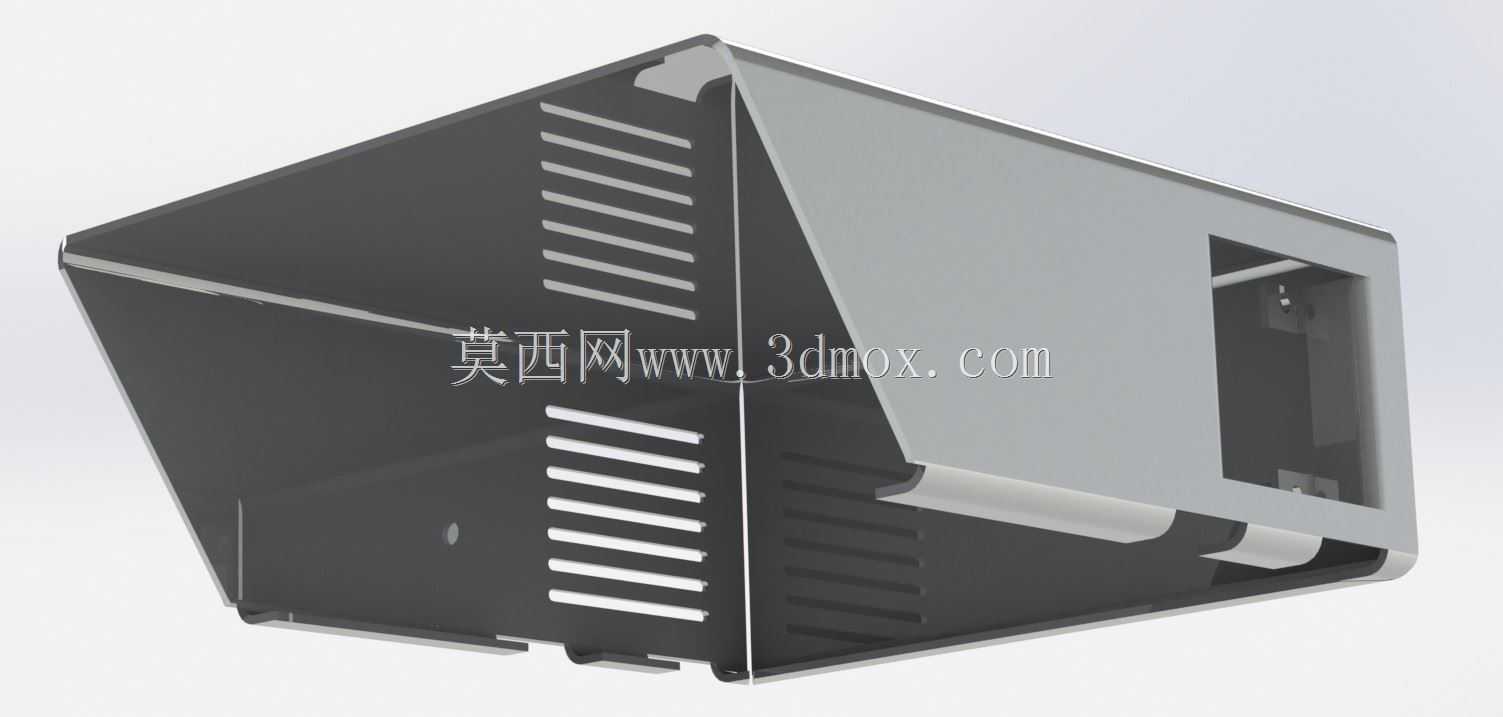

  这款壳体结构主要面向小型工业机器人的主控单元防护场景,适配车间内移动作业类机器人的机载控制模块安装需求,日常运行中需要抵御车间内的切削液飞溅、金属粉尘侵入,同时承受设备移动过程中的持续振动,避免内部电控板、接线端子出现松脱故障。从结构设计逻辑来看,整体采用多块钣金拼接的思路,摒弃了传统外壳常用的整体折弯加内部焊接支架的方案,所有拼接位置均采用卡扣配合少量紧固件的连接方式,大幅减少了装配时的拧接工序,也降低了生产过程中的焊接、打磨工作量,能有效压缩单件的加工与装配周期。壳体的六个面均采用等厚度冷轧钢板加工,外表面做黑色哑光喷塑处理,既提升了表面耐刮擦、耐腐蚀的能力,也避免车间照明光线在壳体表面形成反光干扰周边视觉传感器的正常工作。

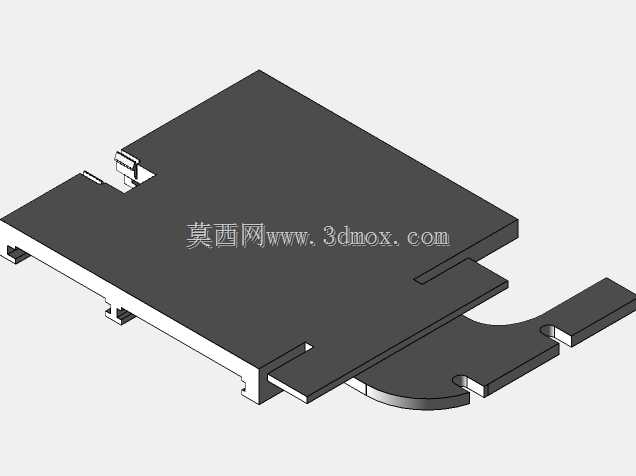

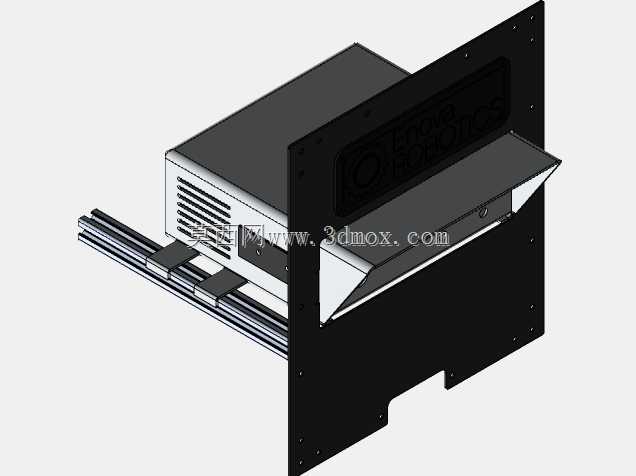

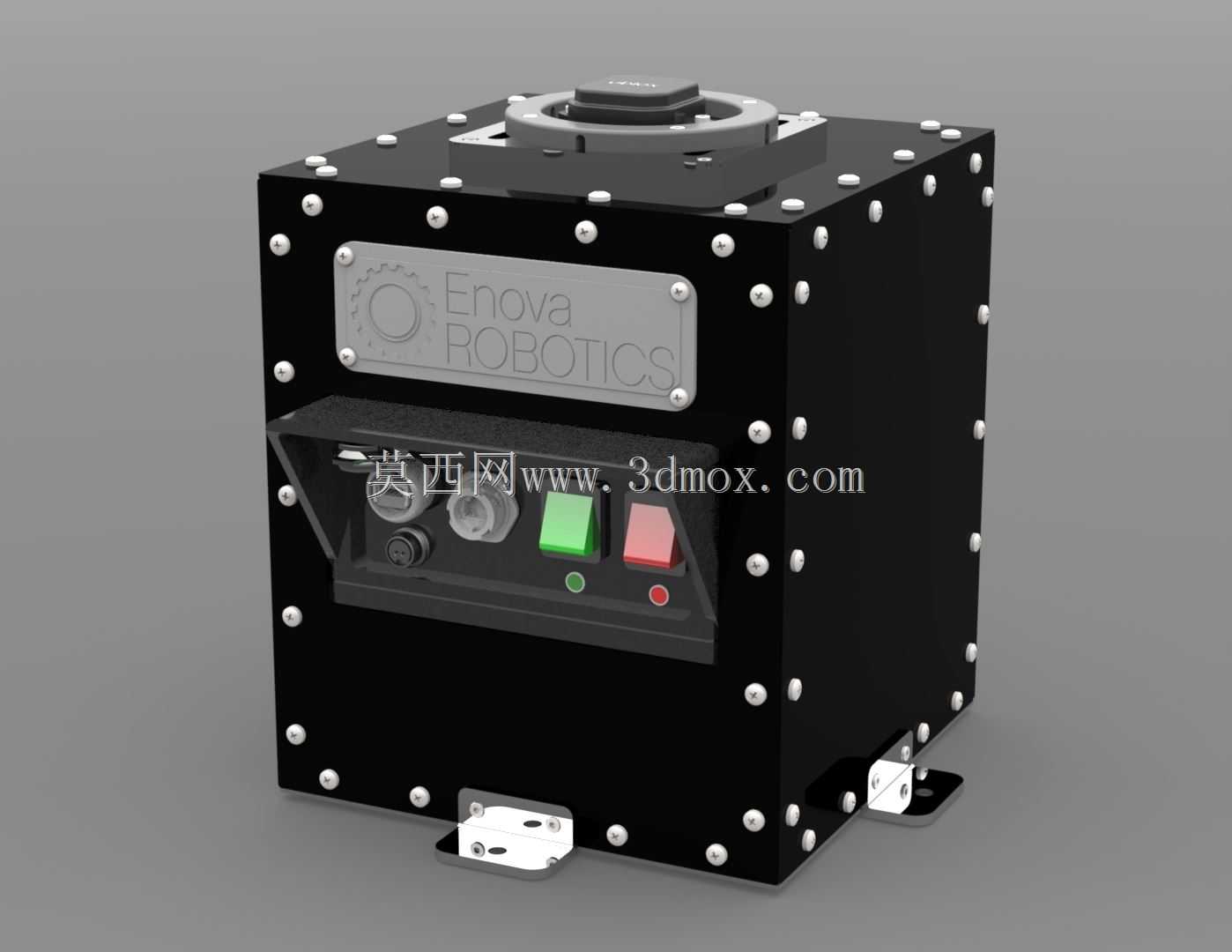

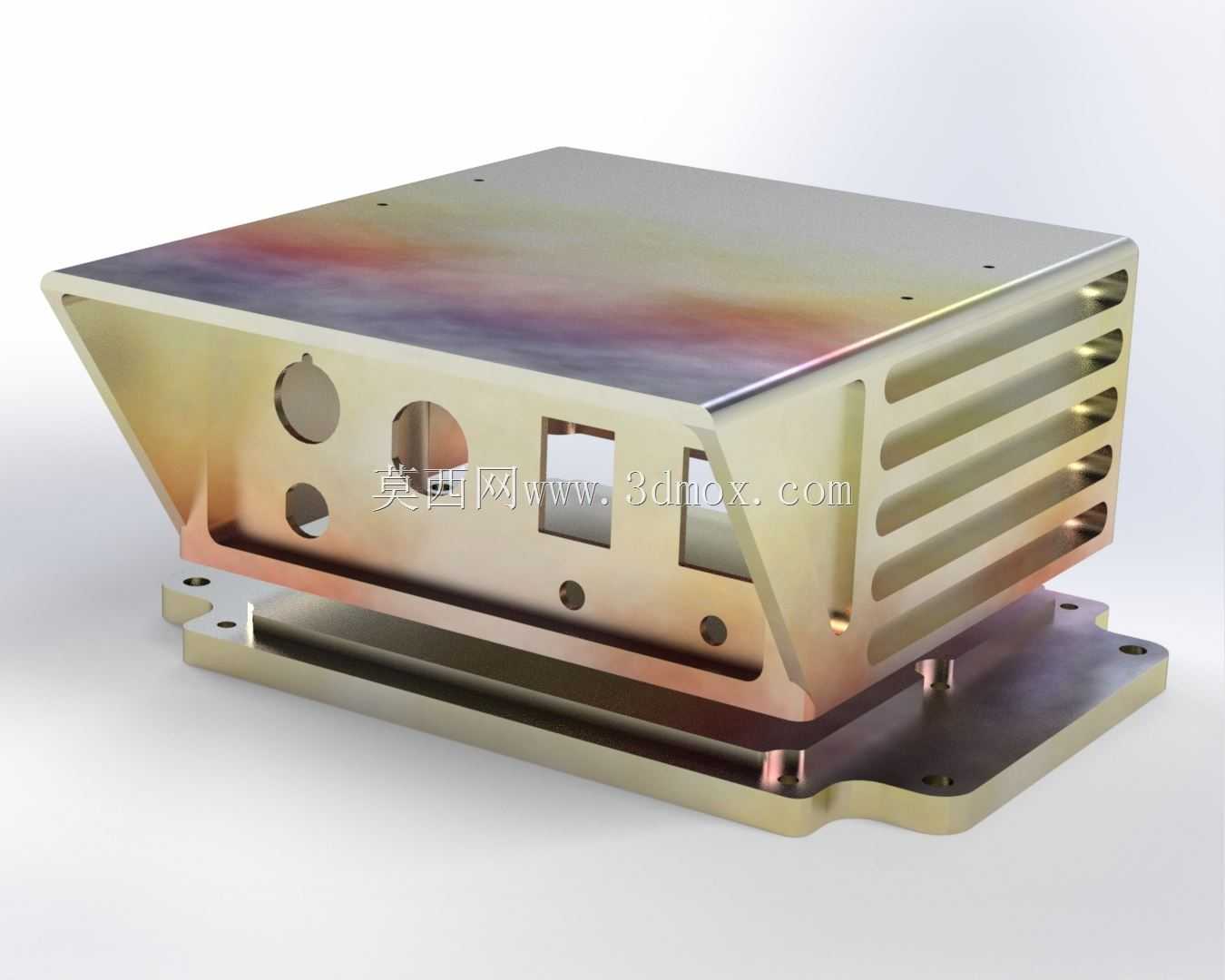

  正面预留了操作面板的安装位,可直接嵌入状态指示灯、操作按钮、调试接口等元件,面板区域做了内凹设计,能避免设备移动过程中碰撞到凸起的按钮造成误触发,面板上方的标识区域采用沉台设计,可粘贴设备铭牌或品牌标识,不会因长期摩擦出现标识脱落的问题。壳体顶部预留了圆形安装接口,可适配机器人顶部的导航模块、通讯天线或者吊装连接件的安装,接口周围做了一圈凸起的防水挡边,即使有液体从顶部滴落,也会顺着挡边流到壳体侧面,不会顺着安装缝隙渗入壳体内部。底部设计了两个对称的L型安装支脚,支脚上开有长圆形安装孔,可兼容一定范围内的安装孔位偏差,方便将整个壳体固定在机器人的底盘支架上,支脚与壳体主体之间采用卡扣加定位销的连接方式,不需要在壳体底板上焊接螺母,

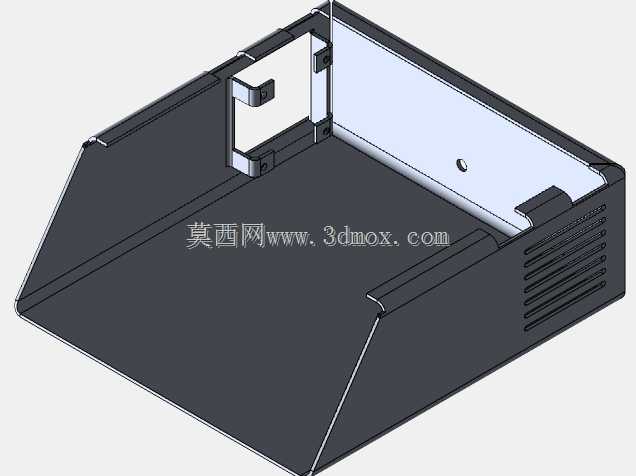

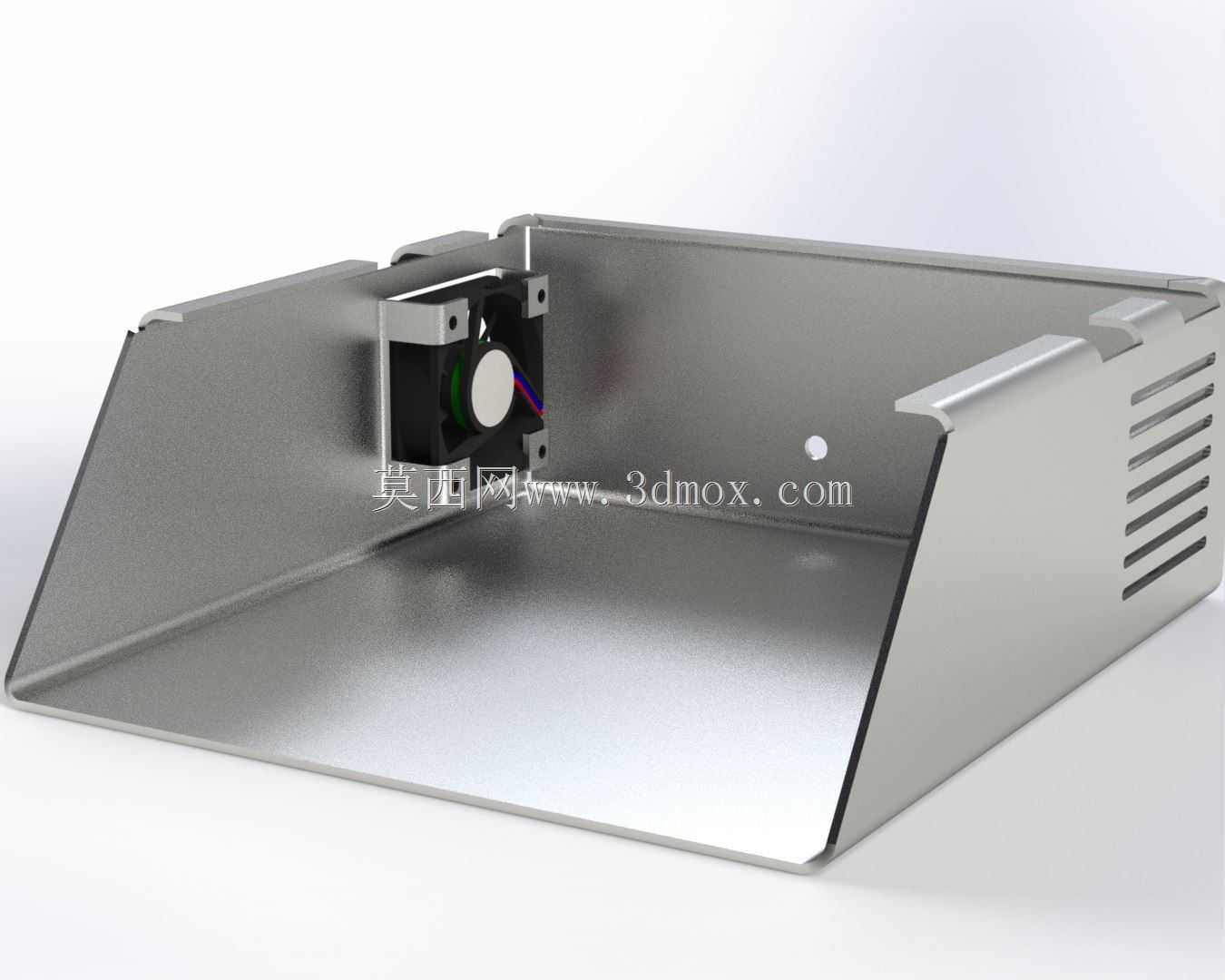

  装配时直接卡入对应位置再拧入少量固定螺丝即可完成连接,后期维护拆卸时也不需要完全拆解整个壳体就能快速拆下支脚调整安装位置。所有钣金拼接的接缝位置都设计了内翻边结构,配合卡扣的压紧力,能让接缝处的缝隙控制在0.2mm以内,既可以阻挡大部分金属粉尘进入壳体内部,也能提升整个壳体的结构刚性,避免钣金薄板在受力时出现共振异响。壳体内部预留了统一的安装螺柱位置,可直接固定标准尺寸的电控安装板,不需要后期在壳体内壁额外焊接支架,安装板的位置距离壳体侧壁留有15mm的走线空间,方便内部线缆的整理与固定,侧壁上预留的穿线孔位置都设计了橡胶护圈的安装卡槽,可直接套入标准橡胶护圈保护线缆不被钣金锐边割破。从安装边界来看,整体为正立方体外型,

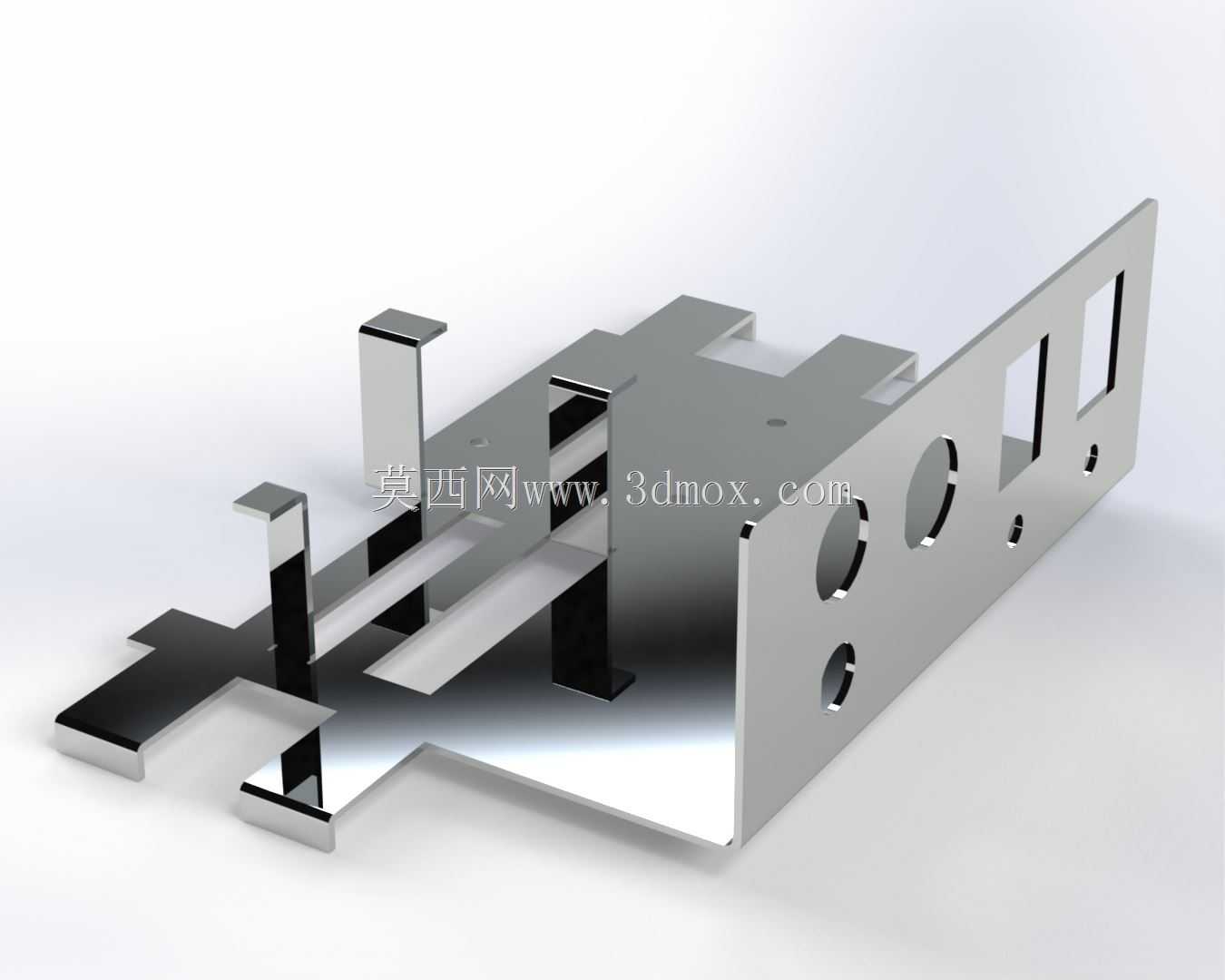

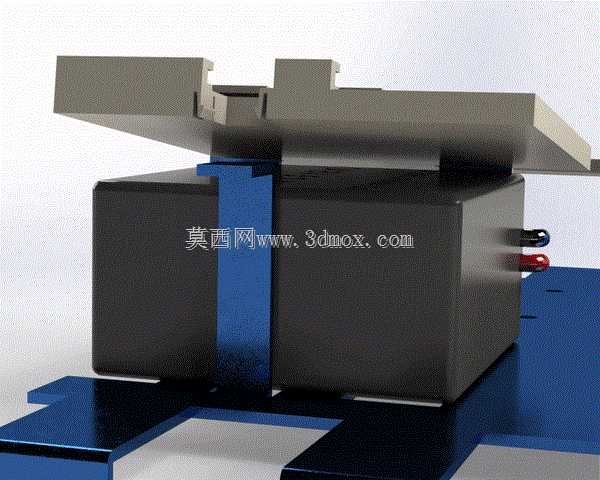

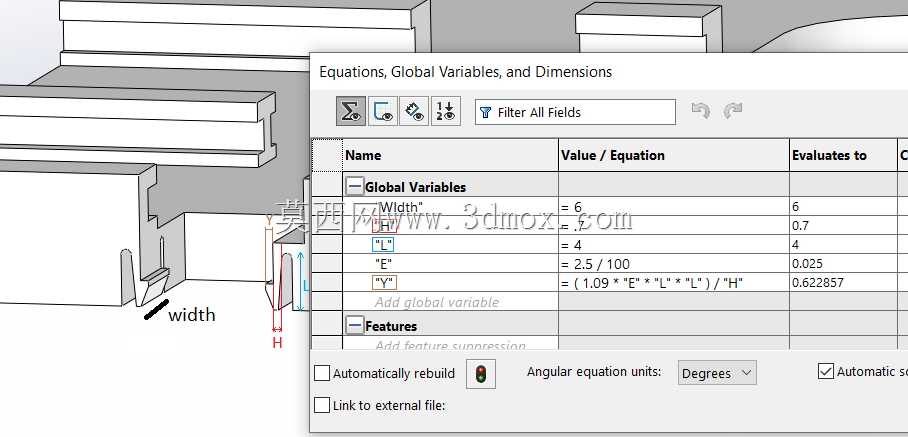

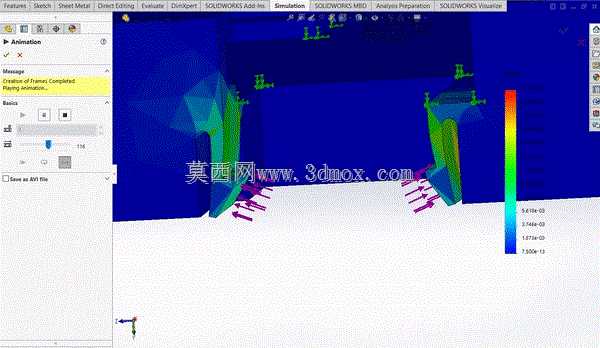

  所有外部凸起的部件均不超出主体的外轮廓尺寸,安装时不需要额外预留侧面的操作空间,仅需要在正面预留操作面板的操作空间、顶部预留模块安装的对接空间即可,能最大化利用机器人机载的有限安装空间,适配不同尺寸的小型移动机器人平台。卡扣结构的设计上,所有卡扣均采用与钣金本体一体冲压成型的结构,不需要额外加装塑料卡扣或者金属扣件,避免了额外零件带来的采购与装配成本,卡扣的扣合量设计为1.5mm,既保证装配后扣合紧密不会因振动松脱,也能在维护时用普通一字螺丝刀即可撬开卡扣完成拆解,不需要使用专用工具。壳体的边角位置均做了小圆弧倒角处理,没有尖锐的外凸棱角,避免设备在车间内移动时剐蹭到周边人员或者其他设备,也能提升钣金加工时的安全性,避免加工、装配过程中划伤操作人员。
